详解:下一代广电网(NGB)视频点播系统技术规范
DVBCN数字电视中文网 | DVBCN主编 李远东 | 2012-08-27 07:00

【编者按】本文为大家介绍了于今年8月24日在BIRTV正式发布的GY/T 258-2012《下一代广播电视网(NGB)视频点播系统技术规范》的背景(我国有线运营商开展视频点播业务的现状)、总体情况、七大系统特点、系统架构、十大功能模块、五大关键技术、用户点播流程。

1、我国有线电视运营商开展视频点播业务的现状

人们的视频互动点播需求日益增强,据统计,2006年到2010年之间:全球使用视频点播服务的用户数由近300万上升至4500万;我国国内由60万上升至1000万。

下一代广播电视网(NGB) 将为用户提供交互融合、高清立体、层次多样、跨地域的广播电视新业态,由于视频点播鲜明的特点及用户强烈的互动需求,NGB业务目录将音视频点播业务、频道回放业务、节目时移业务列为基础业务,《有线电视网络“三网融合”试点业务指导》将视频点播业务列为有线电视网络“三网融合”试点必须开展的业务。

图1 歌华有线目前开展的高清交互业务

各地有线网络运营商也均已开展了一定规模的视频点播系统的建设。据DVBCN数字电视中文网了解到,我国大型有线运营商希望视频点播系统应提供的音视频类业务包括录播、时移电视、音视频点播、音视频通信、3D 视频、卡拉OK 、三屏融合业务等。然而,由于缺乏广电行业统一的标准,各地在建设视频点播系统时基本采用厂家技术方案,方案种类繁多,无法互联互通,无法形成大规模、跨域的视频分发和点播应用。

综上,目前国内广电行业亟需制定视频点播业务相关的技术标准。

2、一场“及时雨”:今年8月末正式发布NGB视频点播相关规范

BIRTV 2012期间,8月24日上午,广电总局主办的《下一代广播电视网(NGB)视频[page]点播系统技术规范》标准发布暨宣贯会在国展中心综合楼召开。DVBCN数字电视中文网于会后了解到,该标准的性质为行业推荐标准,编号为GY/T 258-2012,发布日期为2012年7月13日,实施日期为2012年7月13日,归口全国广播电影电视标准化技术委员会,7月13日同一天发布与实施的还有GY/T 259-2012《下一代广播电视网(NGB)视频点播系统元数据规范》。

图2 发布会现场

DVBCN数字电视中文网于会后了解到,GY/T 258-2012《下一代广播电视网(NGB)视频点播系统技术规范》于今年7月获得了2011年度广电总局高新技术研究与开发类科技创新一等奖,该项目的完成单位包括广电规划院、东方有线、华数数字电视传媒集团有限公司、歌华有线、深圳天威、中科院声学研究所。该规范的起草单位除了上述单位以外,还包括华为、思科、同洲、思华、爱立信、摩托罗拉、中兴、UT、数码视讯、四达时代、英力视、思迁、北京宏天、中科大洋、新奥特、全景、等。

3、简要分析现有视频点播标准的特点

1)ISA(交互服务架构)是较早的VOD系统架构,有助于提高视频点播系统不同厂商后台管理系统(Backoffice)和视频服务器间的互联互通性。但时间局限,技术落后。较难满足网络大规模部署需求,容易造成视频数据传输瓶颈,影响终端用户的视频访问速度。无法满足现在互动平台多业务支撑、开放架构的进一步需要。因此,ISA不适于作为NGB视频点播的技术标准。

2)NGOD(下一代视频点播架构)吸收了ISA架构的优点,并进行了更细致的功能组件划分,采用了更新更先进的技术;能够集成各种头端设备和终端设备,且它们能共享相同的网络资源,保证视频点播系统跨系统、跨网络的实现;属于企业级标准,知识产权保护,而[page]且还在进一步演进制定中,缺乏详细的运营接口定义;采用传统的元数据注入ADI接口,对多业务元数据的描述需要私有扩展。因此,NGOD不适于作为NGB视频点播的技术标准。

3)ITU-T 的IPTV 架构。2006 年,国际电信联盟(ITU-T) 成立IPTV 焦点组(FG IPTV) 发起制定IPTV 架构(请查阅参考ITU-T Y.1910:IPTV functional architecture。DVBCN数字电视中文网注),目的是协调和统一全球IPTV 标准化活动。但是IPTV架构存在的缺点是:组网仅限于IP 方式,不能完全满足有线电视网络同轴电缆通道的需求,网络存储与推流结合的技术不利于厂家之间的竞争,且相关标准尚处于研制阶段,无法指导下一代广电有线电视网络(NGB)视频点播系统部署和实践。

4、简要分析NGB视频点播系统架构的特点

根据GY/T 258-2012《下一代广播电视网(NGB)视频点播系统技术规范》的相关内容,DVBCN数字电视中文网认为,我国下一代广播电视网视频点播系统架构具有以下7大特点:

1)NGB视频点播系统支持对海量的、多种类、多格式媒体内容的集成、审核、分发、播出及认证、播出统计、计费等全方位功能。

2)NGB视频点播系统支持同时服务于不同的终端用户。终端类型包含数字交互电视机顶盒、IP 机顶盒、个人计算机、手机和便携式移动通讯设备等。终端用户可以在任意位置、任何时间观看丰富的电影、电视节目、网络视频节目以及用户自己事先创建的个性化内容。

3)NGB视频点播系统的体系架构是开放的、和模块化的。模块化的各个功能部件都可以由多个设备供应商提供,并且不同设备供应商提供的设备可以共存于同一个NGB视频点播系统之中。这既可以使运营商保持有足够的主动权和灵活性,同时也保证了引入新技术的便利性,因为某个部件有新技术、新产品可供使用,就可以方便、及时地更换这个部件。

4)NGB视频点播系统的各个功能部件(系统一共有10个功能模块,请详见下文第5部分。DVBCN数字电视中文网注)之间的接口(一共有5大类接口,接口数目一共为21个。DVBCN数字电视中文网注)尽量采用了国际、国家已经产业化的工业标准,优先选用了成熟、高可靠的技术,并注重其实用性。可以很容易地做到不同设备之间和不同厂商之间的接口清晰,在发生异常的情况下能够使技术人员快速高效地排查故障。

5)NGB视频点播系统可以很平滑地进行系统规模及业务的升级扩容,可以在体系架构内快速部署新的业务。

6)NGB视频点播系统可以支持大规模商业运营,并且只需有限的现场技术人员来运营和维护。

7)NGB视频点播系统具备容错和负载均衡的能力。

5、NGB视频点播系统的架构

[page]

根据GY/T 258-2012《下一代广播电视网(NGB)视频点播系统技术规范》的相关内容,NGB视频点播系统的架构如图3所示,DVBCN数字电视中文网为您简要介绍其中的10大功能模块:

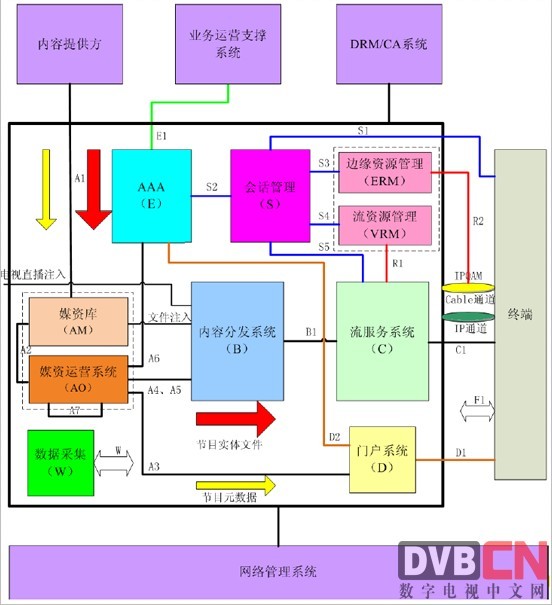

图3 NGB视频点播系统架构(之中共含有10大功能模块。DVBCN注)

1)模块一:媒资库

媒资库(AM)通过远程网络( 如卫星广播或IP 骨干) 或其它方式,将内容提供商的内容采集到有线电视网络运营商;并对采集到的内容进行审核、加工,生成媒体资产包(包括元数据、媒体文件等)。

2)模块二:媒资运营系统

媒资运营系统(AO)接收媒资库生成的元数据文件,进行业务包定义与管理,节目元数据的编排(包括节目与栏目绑定,节目与业务包绑定),实现业务包同步、EPG 模板管理、节目生命周期管理(节目上线、更新、下线)、业务包生命周期管理(上线、更新、下线)、内容发布控制、实时流注入控制以及元数据发布功能。

3)模块三:内容分发系统

内容分发系统(CDN)包含中心内容分发节点和边缘内容分发节点,实现内容的接收及分发功能,将内容从有线电视网络运营商前端媒体库传输到最接近用户的边缘设备(边缘内容分发节点或流服务器)。

4)模块四:流服务系统

[page]

流服务系统(SS)实现流服务功能,完成向终端推送用户所选择的节目或流,流服务系统需支持本规范制定的内容编码格式、封装格式、传输格式。

5)模块五:门户系统

门户系统(Portal)实现终端认证、终端业务导航功能并提供给终端点播控制参数与连接参数(包括会话管理功能模块访问地址等)。

6)模块六:会话管理功能模块

会话管理功能模块(SM)完成终端与服务端之间的会话机制,实现各类互动点播的请求处理和会话保持功能,包括用户鉴权申请、资源申请、流服务申请、会话状态控制以及资源释放。

7)模块七:边缘资源管理功能模块

边缘资源管理功能模块(ERM) 实现边缘设备资源(EQAM)的管理功能包括流服务能力的管理、网络传输能力的管理,处理其他系统的资源申请,进行资源分配和资源释放。

8)模块八:流资源管理功能模块

流资源管理功能模块(VRM)实现点播流服务资源的管理功能包括流服务能力的管理以及网络传输能力的管理,处理其他系统的流服务申请,进行流服务分配。

9)模块九:计费认证授权功能模块

计费认证授权功能模块(AAA)提供互动点播过程中的各类用户鉴权,针对互动点播业务进行细化的权限控制。针对按次付费类型的点播,收集相应的用户请求行为,并将其汇总后发送给业务运营支撑系统,以在业务运营支撑中进行批价和计费动作。同时提供用户在使用互动点播过程中的记录查询,满足个性化应用展现要求。AAA 功能模块还负责媒资运营系统定义管理的业务包信息与业务运营支撑系统同步功能。

10)模块十:数据采集功能模块

数据采集功能模块(DW)对用户操作的行为进行采集,采集可通过门户及流服务系统,对用户的访问与点播行为进行记录,并具备与外部系统的接口,对数据进行分析与处理。

6、NGB视频点播系统的关键技术

根据GY/T 258-2012《下一代广播电视网(NGB)视频点播系统技术规范》的相关内容, DVBCN数字电视中文网认为NGB视频点播系统有以下关键技术:

[page]

1)NGB视频点播系统有以下关键技术一:元数据

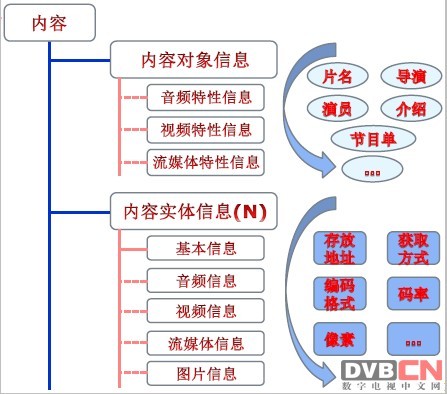

图4 NGB视频点播系统元数据结构

2)NGB视频点播系统有以下关键技术二:内容分发

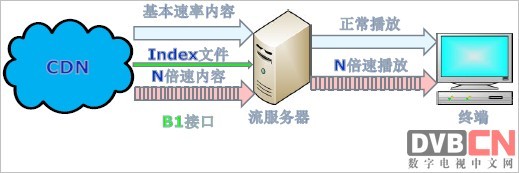

图5 NGB视频点播系统内容分发

3)NGB视频点播系统有以下关键技术三:终端定位

在基于IPQAM的视频点播系统中,视频点播系统除了需要了解终端进行信令交互的IP地址信息外,还需要了解终端、IPQAM部署的地域信息。当视频点播系统的部署达到一定规模后,如何设计技术方案来灵活便捷地标识终端所在地域,以便控制视频点播系统向终端所属的IPQAM进行推流成为了技术难题。而GY/T 258-2012解决了这一问题。

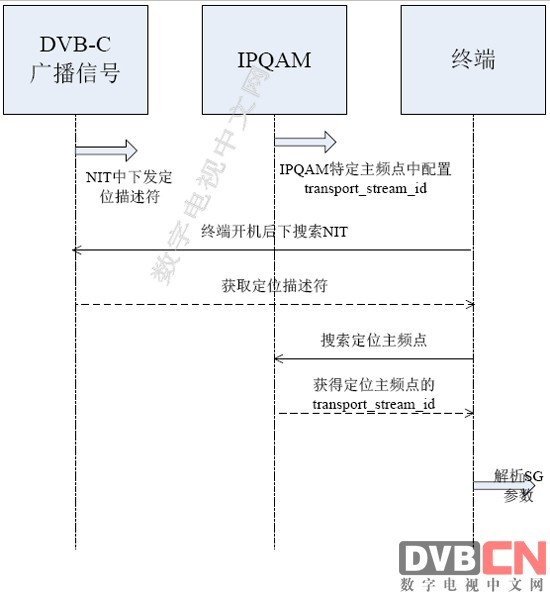

图6 NGB视频点播系统基于DVB广播方式的终端区域定位流程

4)NGB视频点播系统有以下关键技术四:点播会话管理

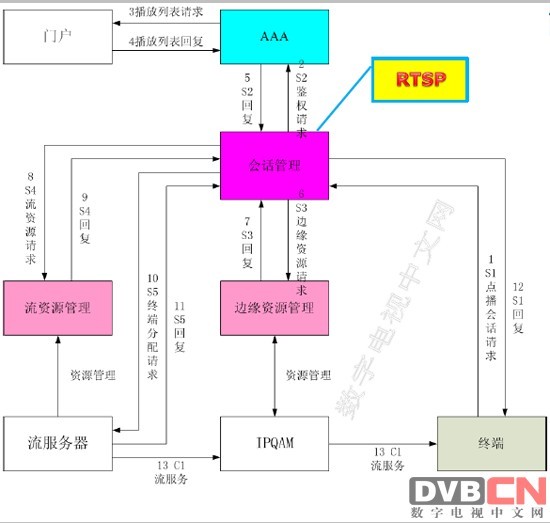

图7 NGB视频点播系统的点播会话管理流程

5)NGB视频点播系统有以下关键技术五:资源管理

[page]

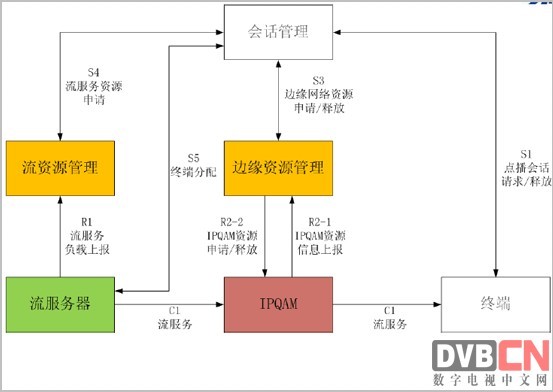

图8 NGB视频点播系统的资源管理流程

7、NGB视频点播系统的用户点播流程

根据GY/T 258-2012《下一代广播电视网(NGB)视频点播系统技术规范》的相关内容,NGB视频点播系统的用户点播流程如图9所示:

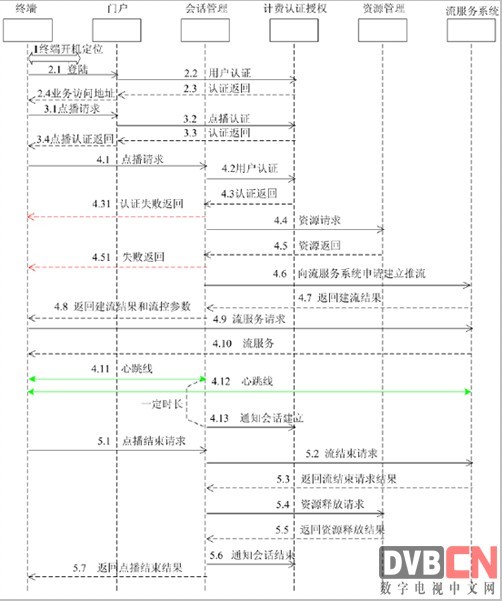

图9 NGB视频点播系统的用户点播流程

8、NGB视频点播的应用价值

通过本文,DVBCN数字电视中文网为大家简要介绍了今年8月24日在BIRTV正式发布的GY/T 258-2012《下一代广播电视网(NGB)视频点播系统技术规范》的背景、总体情况、七大系统特点、系统架构、十大功能模块、五大关键技术、用户点播流程。总结起来,DVBCN数字电视中文网认为,GY/T 258-2012《下一代广播电视网NGB视频点播系统技术规范》具有较大的应用价值:(1)可用于指导视频点播系统的开发、部署;(2)可为有线网络视频点播业务的大规模开展及互联互通提供指导;(3)可为相关标准制定提供技术依据。
