引言

为适应CCTV(闭路电视)安全产业产生文字和图像并将其叠加到视频图像上的需求，MAXIM公司推出了MAX7456视频字幕模块。该器件是一款单通道、单色随屏显示(OSD)发生器，内置非易失存储器(EEPROM)。器件可产生用户定义的OSD并将其插入视频信号所需的全部功能，同时兼容于NTSC和PAL视频标准。本文结合实例论述了基于MAX7456的单色OSD系统的实现过程。

1 MAX7456的内部结构

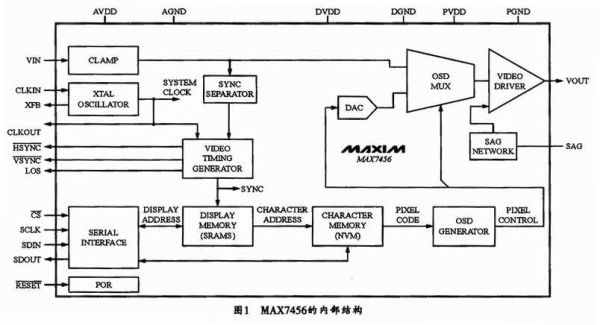

MAX7456内部集成有产生用户定义的OSD以及将其插入复合视频信号所需的全部功能和EEPROM。该器件内置输入箝位、同步发生器、视频定时发生器、OSD插入MUX、非易失(EEPROM)字符存储器、显示存储器、OSD发生器、晶体振荡器、可读／写OSD数据的SPI兼容接口以及视频驱动器。MAX7456芯片的内部结构如图1所示。

MAX7456可提供闪烁、反色和背景控制等功能。同时，MAX7456可接受标准NTSC或PALCVBS等在安全产业视频标准中常见的信号。因此，该器件可适用于大多数安防市场的需要。

2 OSD模块的系统结构

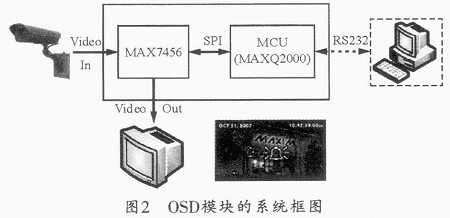

采用MAX7456的单通道OSD发生器将会大大降低OSD系统的复杂性和成本。该系统仅需普通的微控制器芯片并配合相应的软件，就能实现灵活多变的字幕显示需求。图2所示为MAX7456的应用系统框图。图中，PC通过RS232(串口)可将软件生成的字库信息下载到微控制器(MCU)中，该字库信息再由微控制器(MCU)通过SPI(Serial Peripheral Interface Bus)接口存储到MAX7456的EEPROM中。摄像头输出的模拟视频信号经过OSD模块的处理后，可以获得需要的带字幕的图像。在微控制器中运行的软件通过SPI接口则可以实时控制字幕的显示内容。

3 OSD模块的硬件结构

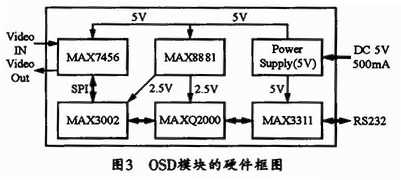

MAX7456作为OSD系统的核心部件，需要相应的外围器件的配合才能发挥自己的作用。图3所示为OSD模块的硬件结构框图。其中，MAX74 56负责对输入的模拟视频信号进行加字幕处理；MAXQ2000作为一颗低压微功耗单片机，可通过GPIO模拟SPI接口时序为MAX7456提供相应的控制信号，并负责通过串口与PC通信，以获得用户自定义的字符集和配置信息；MAX3002是一颗双向电平转换芯片，它可将MXXQ2000的2．5V系统信号转化为MAX7456可以使用的5V系统信号；MAX3311是与MAX02000配套的串口芯片，负责提供与PC通信的串口信号；MAX8881在此可将5V的供电转化为单片机和buffer芯片需要的2．5 V电源。

4 OSD模块的软件结构

配合OSD模块工作的软件包括两部分：一部分是运行于微控制器中的firmware，它包括SPI接口驱动、memory配置程序、寄存器配置程序、串口的事务通信等；另一部分是运行于PC端的用户界面，可为用户提供简便的OSD设置和memory升级的功能。

4．1 MAX7456控制例程

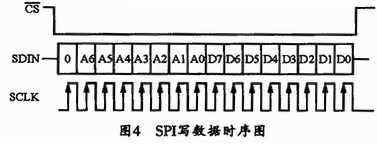

MAX7456的SPI接口可支持高达10 MHz接口时钟(SCLK)。写寄存器时，拉低可使能串行接口，以在SCLK的上升沿从SDIN读取数据；而当变为高电平时，数据将锁存到输入寄存器。如果传输过程中变高，则程序终止(即数据不写入寄存器)。变低之后，器件将等待从SD-IN读入第一个字节，以确定正在执行的数据传输类型。图4所示为写数据时序。

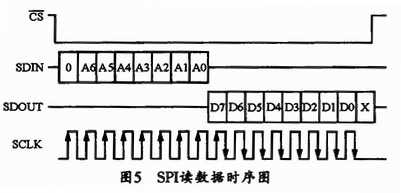

读寄存器时，拉低。地址将在SCLK上升沿锁入SDIN。然后，数据便可在SCLK的下降沿从SDOUT输出。图5所示是从器件读数据的时序。

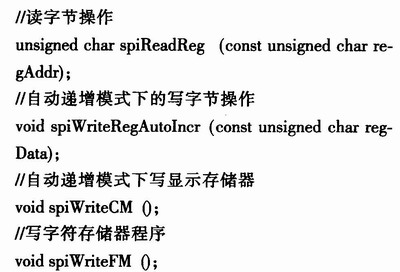

下面是具体的操作方法代码：

4．2 PC端用户界面

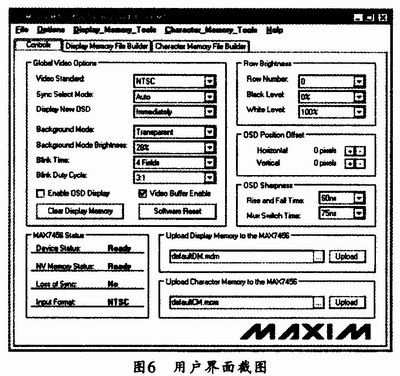

PC端的软件可向用户提供常用OSD配置信息，如视频制式选择、字幕亮度、翻转方式、闪烁、选择字幕文件等功能。图6所示是其用户界面图。

这样，通过软件，用户还可以编辑字幕显示内容、自定义字符集和设置OSD背景颜色等。

4．3 编译开发环境

运行于Windows平台下的IAR EmbeddedWorkbench 2．10A是专门用于MAXO系列微控制器的集成开发工具之一，目前已被大多数MAXQ系列芯片开发所使用。但是，在IAR下建立新工程后，还需要设置编译选项：General Option／Target／Device并选MAX200X。

5 结束语

MAX7546是一款单通道、单色随屏显示(OSD)发生器，使用它开发OSD系统不仅可以大大节省电路板空间和设计时间，同时还能以更低的成本提供更高的性能。本文介绍了OSD系统的基本构成，并从硬件和软件两方面阐述了使用MAX7456搭建模拟电视字幕随屏显示系统的技术要点，希望对OSD系统开发人员起到一定的指导作用。
