一、需求分析
先讲讲基本情况，全国电视机保有量超过了5亿台，有线电视网用户数1.5亿，数字用户数4700万，所以研究有线电视数字化是很重要的。针对有线电视网的发展有很多的技术解决方案，同时，有越来越多的企业和研究机构在关注有线电视网下一步的发展。
二、技术现状与应对策略
这里举一些例子，是现在常用的一些应用于有线电视网络改造的方案，用得比较多的HomePlugBPL、HomePlugAV、Wi-Fi降频、HomePNA、CableModem、基带EOC。这些方案都有存在的合理性，今后是否都会存在，不一定。
第一，我们真正网络的优势何在，短板何在，我自己的理解，有线网最后的电缆不能舍弃，不管怎么讲是这是天然的宽带。物理带宽超过1个G，数字带宽至少是7个G，未来的带宽不应该轻易舍弃，我想广电舍弃了就是跟我们的兄弟单位、竞争对手、合作伙伴一起干一样的事情了。所以，针对同轴电缆来讲，CableModem采用了高可用的技术，是成熟的产品技术。虽然在我国CableModem不是很普及，有体制、政治的原因，但是不管怎么讲，CableModem在上海等城市取得了成功，这是选择的主要的双向网改造方案。
第二是MOCA，现在确实应用得越来越广，但是对于我们国内来讲是否该直接引用过来？比如说带宽是否合适，是否符合我们的要求，这些都值得商榷和研究。我们除了光纤到户之外，针对有线电视网络现在主要能选的就是CableModem。现在国内很多企业提出了基于EUC方式的接入方案，我们广科院经过6年的探讨提出了自己的方案就是高性能的宽带网络HiNOC系统。下面，我将设计的思路与大家分享一下，请大家批评指正。
三、HiNOC系统技术方案及特点
首先有几个设计的点，第一个设计点是老百姓需要什么样的业务？也就是，最终的一米或者是十米需要多大的带宽，才能够满足老百姓今后中长期的需求。我们经过分析，觉得确确实实给老百姓提供高清、标清、宽带上网以及可能的像VoIP等语音的服务，应该是三网融合的一站式服务。我们认为应该是有一定的带宽门槛，所以我们设计是要基于30M、40M起步，这是独享的带宽。
第二个，我们要去设计一个将来能中长期应用的网络。现在有许多兄弟的公司都在提出自己的方案，我们也在思考。总局发了白皮书，我们也认真地进行了分析，前两天开会之后又进行了修改。既能满足下一代的需求，又能和很多的企业来进行交流、沟通，所以在设计的理念上除了带宽和业务的关系之外，需要考虑的是系统的架构和网络的架构。我们这次提出来的内容叫基于IP架构，使得我们的应用放在IP的层上，IP要放在我们的物理层上，这是我们设计的初衷和理念。

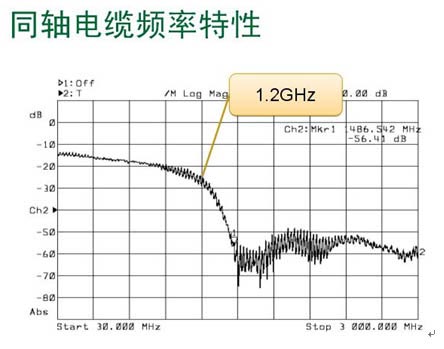

同轴电缆频率特性
这是我们同轴电缆频率的特性。国内的运营商提出光纤到户的数量不多，主要是同轴电缆改造。大家可以把同轴电缆的环境和开路无线的环境相比较，应该说有线是好了许多。
所以，这在860兆和1.2G之间还好一点，但是需求是宽带的对称的需求。如果低端选得太低很难满足未来的发展，从频段选择来讲这是一个条件。
第一，有线电视整体转换之后，虽然这个频段频道增加了，但是特别是从750以上或者是820以上，大家应用的可能性不多。第二，是信道的可能性，用有线电视传输。第三，是信道的监测和制式的能力，将来的不同业务分级也好，分业务也好，要适配。最后是带宽永远是在模拟的环境下，矛盾了，全数字化为何在模拟的情况下，如果不调制带宽的数量就很有限，如果调制了，可以充分利用同轴电缆带宽的优势，所以可以提供很好的带宽，这里的技术基础是高阶调制。
四、设计思路
HiNOC系统设计
这是HiNOC系统的设计，实际上我们基于典型的互联网的技术，就是以太网来通过我们的设备接在我们的同轴电缆上，在最后一百米同轴电缆采用了EUC的方式。同时，通过原有的不需要进行改造的同轴电缆来进行接入。（插入P11）从协议的分层来讲，核心是右侧的地方。上层的以太网络是什么？我们先要汇聚到子层然后再进入到公共层然后进行汇接。
从OFDM设计来讲，我们采用了子载波，210个，保证了传输的效果。从调制来讲，有线网至少可以达到256QAM。现在我们的设计可以支持H.264，根据带宽的要求我们可以采用灵活的自适应的调制的方式。如果采用512QAM调制的话，带宽已经超过了100兆。
幀的结构是这样的，从MAC层设计来讲，逻辑上是总线，实际上是新型的结构，这需要改造。另外的核心是双工方式，一个是FTD，一个是TDD。我们看了总局的需求的白皮书，也是需要TDD的方案。主要的考虑是因为它要灵活地适配上下级的业务，TDD天然有这样的优势，所以是汇聚到子层里面。
根据这些设计，我们聚焦在了100米上。最后是基于同轴电缆的方案，关键的设备主要是HiNOC缆桥交换机和HiNOCModem（也叫缆桥和缆猫）。

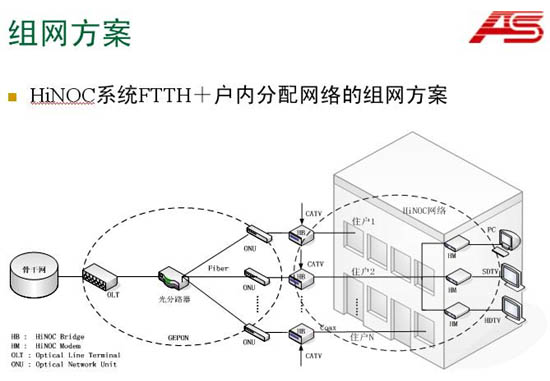

组网方案

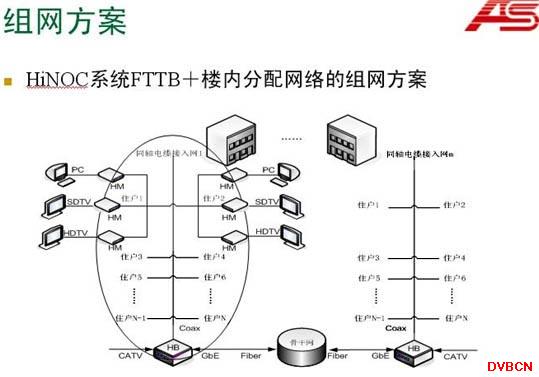

组网方案
最后再来看看组网，我想应用的场景大家应该是没有争议的。作为我们来讲成本是低的，直接推到光纤需要大量的改造。如果推到光纤到楼，目前来讲光纤的资源要考虑。在网络方面要考虑上层的接入终端部分，终端可以达到1个G的带宽，所以在楼内采用不同的设计理念。另外，光纤之后采用缆桥加入节点加入缆猫的形式，同时光纤可以到门口、到家庭的形式，这根据业务的成本和将来[FS:Page]的开放程度来进行演进。
五、总结
对于同轴电缆的宽带接入的技术，要么沿着旧的方案继续走下去，要么构建一个新的物理承载网，我们选择了后者。根据这项技术，我们还要用一年左右的时间来进行核心芯片的生产和关键设备的研究，现在做这个方案的研究结构和国内的企业是比较多的。按照任务要求，在三年之内建立规模的试验网络，我感觉至少要上百万才是规模试验。最后要说一句，三网融合是发展的目标，我们要朝着这个目标来演进。我们所做的干线网的改造、接入网的改造、最后一百米接入网的改造，目的只有一个，在未来的竞争中有线网能生存。让未来以用户为中心时，有线电视网络能够被人们选择作为消费用的一个网络。
