行动电视近年一直被视为是照相手机之后,下一个手机的杀手级应用,在2008年北京奥运的需求预期之下,2007年下半起,行动电视产品可望陆续问世,2008年市场较为明显。
要实现行动间也能够接收电视的功能,广播技术相当关键,现在全球的广播技术中,大体可以分作几大规格,包括欧洲和亚太使用的DVB-H(Digital Video Broadcasting-Handheld),南韩使用的DMB,日本使用的ISDB-T,和美国使用、Qualcom专属的MediaFLO。
在这些技术规格中,DMB的发展速度最快,ISDB-T的标准最为完善,现在也获得巴西的采用,而DVB-H在全球使用较为广泛,而且欧洲和包括俄罗斯等的亚太地区,也是台湾厂商极为重要的市场。
除此之外,地面广播规格DVB-T的声势已大,而DVB-H能够与DVB-T共同使用发射设备,也可以接收DVB-T的节目,使得系统建置不再需要重复投资,并且内容也不需要再制作,因此,DVB-H势必将承接DVB-T的声势。因此,本期零件采购,选择DVB-H规格的组件,并以前端的重要接收芯片调谐器(Tuner)先作介绍。
DVB-H与DVB-T规格部分类似,然而由于行动终端设备的使用环境,对于移动接收、低耗电等需求强大,因此在规格制定上,更着重这些方面的要求;相对的,许多厂商也都先由DVB-T的芯片率先切入,并进一步开发功耗更低、移动性更佳,而且尺寸更小的DVB-H芯片。
DVB-H是由欧洲电信标准组织(ETSI)在2004年11月所正式通过,DVB计划案有超过35个国家的260家广播业者、制造商、网络服务业者、软件厂商共同参与为其会员。
DVB-H今年进展到测试阶段,全球包括美、德、英、法、芬兰、瑞典、马来西亚、新加坡、澳洲等国家,约有40个DVB-H测试计划正在进行。除此之外,第一个商业化的服务也已经问世,由意大利在今年6月拔得头筹,推出后反应热烈, 6周后即突破11万个用户。
频谱是否足够是数字广播势必面临的问题,DVB-H频谱范围包括三段,一是VHF-Ⅲ,174∼230MHz,一是UHF-IV/V,470∼830MHz,另一是L band,也就是1.452∼1.492GHz。未来面对正式营运,各地区数字电视与广播抢频谱的状况都必须设法解决。

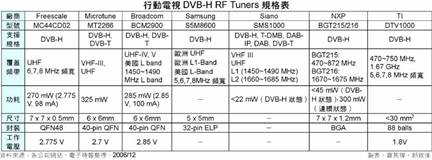

我们这次介绍的DVB-H Tuner芯片厂商,包括Microtune、Freescale、Broadcom、Samsung和Siano,然而TI和NXP也都已经发表行动电视整合芯片,将前端包括Tuner、解调变器(Demodulator)和信道译码器和一些外围功能整合进去,我们在此也一并介绍。
很显然地,就好像数字电视芯片业者持续将各个单一的功能整合起来一样,单芯片整合趋势也将持续发生在行动电视上,三星(Samsung)提供高频(RF)Tuner和基频频道译码器的芯片组,以色列行动电视芯片大厂Siano的SMS1000也是包括Tuner的SMS1001和Demodulator的SMS1002的整合方案。
Freescale MC44CD02
MC44CD02兼容于DVB-H规范,设计目标要达最佳耗电表现,完全是针对便携设备例如整合型手机所开发;在工作时能够区分成三种不同的状态,即正常状态、减少电力状态,和深层睡眠状态,因此可以有效降低耗电。
它覆盖的频段包括UHF-IV和V,即470∼862MHz,也能够处理6、7、8MHz频道范围。它具备低耗电运作能力,在98mA电流下为2.775V,意即功耗270mW。12C总线控制。
Microtune MT2266

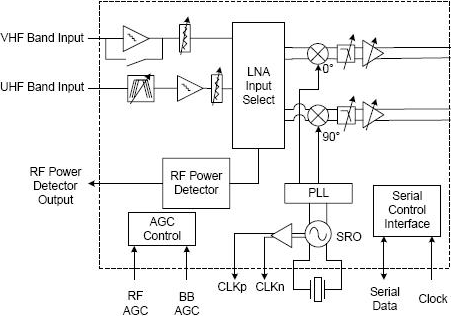

MT2266是一颗低电压的整合单芯片,覆盖频段包括UHF和VHF-Ⅲ,并援DVB-T和DVB-H双频应用。同时结合电源管理技术、架构选择,及Microtune已提出专利申请的ClearTune滤波技术,使得MT2266能够在325mW的低功耗下运作。
低成本需求,采用单边直接转换架构,省去了RF输入和IF间表面声波滤波器所需的平衡转换器,为进一步缩减成本和耗电,UHF和VHF-Ⅲ频带低噪声放大器(VLNA)和电压控制振荡器(VCO)也都整合进去。
B[page]roadcom BCM2900
支持多频带,包括UHF-IV, V(470∼890MHz)、美国L-band: 1670∼1675MHz和1450∼1490MHz的L-band。具极佳性能:高Rx线性:-3dBm IIP3,噪声(NF)低于4dB,相位噪声在UHF频带小于0.3°rms,-UHF:-96dBc/Hz@1MHz,-130dBc/Hz@1MHz。
