系统产品单机化

GV-S系列箱载EFP现场节目制作系统

为了满足高质量的节目制作，电视台往往要搭建各种规模的演播室系统；为了进行灵活的现场节目制作，电视台还要定制不同规格的转播车。

演播室的设备和制作环境相对固定，配合完善的灯光系统，可以保证节目制作的品质，但演播室只能满足固定场所节目制作，无法满足灵活的现场节目制作。

转播车恰恰弥补了固定的演播室系统的不足，可以灵活的移动到需要进行节目制作的现场。

但是以上两种解决方案都存在着系统构造复杂、系统投资巨大、对于技术人员/操作人员/维护人员技术要求高等特点，因而，往往是用于电视台大型综艺节目制作、体育节目等的制作和转播，而大量的小型现场节目，要求具备满足广播级节目制作、现场制作系统简单、系统方便移动/安装、操作人员易于操作等特点，因而出现了第三种制作系统---- EFP箱载制作系统。

EFP是Electronic Field Production的简写，意思是电子现场制作系统，是针对过去传统的电影胶片拍摄系统而发展的基于电子设备的制作系统。EFP箱载制作系统也被称作飞行箱制作系统，这是因为，制作设备均被集成在一个个独立的箱体内，独立箱体便于运输和移动，多个箱体连接在一起就可以组成一套功能完整地现场节目制作系统，其功能与演播室系统和转播车系统没有差别，而灵活性要高于演播室/转播车系统，可以在任何需要进行现场节目制作的地点大建成完整系统进行节目制作，非常适合灵活的、可移动的现场节目制作应用，如演唱会、综艺节目、新闻现场节目制作、会议转播、大型活动现场报道等。

EFP箱载系统当然也存在不方便的地方。为了便于运输和移动，箱载系统需要将一套完整的制作系统分成不同的设备单元安装在不同的设备箱中。到了节目制作现场，需要现场将不同的设备箱连接成为一个系统，对于现场技术人员要求较高，不但要完成复杂的视音频线缆的连接，还要连接控制、通讯等周边设备，只要其中一根电缆连接错误，就可能造成整个系统的工作不正常。设备连接完成后，技术人员还需要对整个系统进行调整和设定。如果整个系统的技术指标没有精确调整，会造成图像色彩偏差、设备间不同步、视频与音频信号间不匹配等问题。如果整个系统没有正确设定，会出现视音频通道不正确、字幕/扣像效果不理想、DME特技效果不佳等问题，设置会造成操作失误。因而，EFP箱载系统有其方便、灵活的优势，也存在现场搭建、设备连接、系统调整复杂的不足。

如何将复杂的系统变得更加简单、方便，彻底解决让人担心的不足之处呢？

我们首先看一下传统的EFP箱载制作系统的构成。为了满足广播级现场节目制作，制作设备主要包括以下部分：演播室摄像机系统（包括摄像机、摄像机控制单元、摄像机控制面板、内部通话系统、TALLY系统等）、音频系统（包括调音台、无线麦克风、无线麦克风接收单元等）、现场制作系统（包括视频切换台主机、控制面板等）、节目重放和记录部分（包括放像机、录像机等）、周边设备（包括监视器、同步信号发生器、测试信号发生器、信号转换器等）。对于一个4讯道的EFP现场制作系统，至少需要4个15U以上的箱体才能够装下所有设备，整个系统需要现场连接几十条电缆，需要一部中型运输车，至少8个工作人员。其规模相当于一辆中型转播车，而现场工作量却高于转播车。虽然投资少一些，但由于现场工作复杂程度要求高，因而，电视台往往愿意购买中型转播车而不愿意采用EFP箱载系统，非电视台的用户更是敬而远之。

既要系统简单、减少投资，还要现[page]场操作简单，这需要创建一套全新的EFP箱载系统理念。

将“系统产品单机化”。

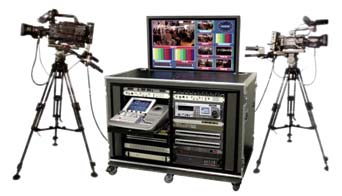

在考察了各个厂家推出的不同的现场制作设备后，我们确定了一套广播级演播室品质的“单机版”EFP箱载系统方案。

系统产品单机化

该方案以汤姆逊草谷公司的INDIGO多功能数字特技切换台为核心，配备以汤姆逊草谷公司的Turbo多媒体工作站、米兰达公司的多画面分配器和不同型号的摄像机组成现场制作系统。

该方案的优点是：

高集成度，现场连接简单：

汤姆逊草谷公司的INDIGO多功能数字特技切换台将视频切换台、数字调音台、编辑控制器、彩色监视器、同步信号发生器、A/D转换器、高清/标清变换器、VGA/视频信号转换器、TALLY系统等进行了全面地集成，大大简化了整个系统的构成，因而无需安装复杂的周边设备，现场系统连接非常简单。

由于采用了汤姆逊草谷公司的INDIGO多功能数字特技切换台，系统变得非常简单，4讯道EFP现场制作系统仅需要2个15U的箱体，箱体之间仅需连接一条复合信号电缆就可以完成系统连接，电缆内置屏蔽层，无干扰。

仅需要一台小型工作车。

人性化设计，现场操作简单：

汤姆逊草谷公司的INDIGO多功能数字特技切换台的彩色触摸屏可以方便、全面的设定视频、音频和设备控制操作，E-MEMO功能可以存储和恢复多种面板设定。因而操作简单，即使新手也可以快速掌握现场操作。

既支持标清节目制作，也支持高清节目制作。

可与演播室摄像机、数字摄录一体机、模拟摄录一体机和DV摄录一体机等组成多种现场制作系统，灵活方便。

文件化节目记录，避免不同磁带格式的不匹配问题。

出色的性价比，同样的节目品质，系统投资远远低于演播室系统。

下面我们重点看一下该系统的核心产品汤姆逊草谷公司的INDIGO多功能数字特技切换台的主要特点。

INDIGO视音频切换台集常规视频制作切换台、视音频现场讲演切换台和调音台功能于一体，功能强大且操作方便，非常适合现场节目制作。

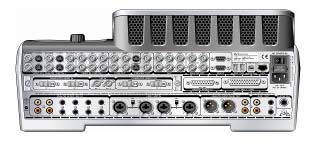

INDIGO视音频切换台提供了12路SDI信号（其中6路可通过菜单设定为模拟复合信号或S视频信号）、2路DV信号和2路HD-SDI或DVI高清信号的同时处理。在进行标清、高清信号同时播出的时候，它可以实现高清信号和标清信号的上下变换。

系统产品单机化

INDIGO视音频切换台同时支持对从非平衡模拟音频到AES/EBU数字音频信号的混合和跟踪处理。同时，它还支持视频信号、计算机信号和音频信号间的平滑切换。

系统产品单机化

INDIGO视音频切换台操作简单易学。除了提供制作切换台的全部功能之外，触摸屏的菜单设定系统可以提供强大的预设定功能，可以帮助新操作人员即刻掌握操作。熟练的操作人员也可以利用这些客户设定功能，保存特定的设定，并随时可以调用。

INDIGO视音频切换台提供了大量的2维和3维转换特技，你还可以根据需要进行修改。INDIGO视音频切换台提供了4个全功能键，可支持线性键、亮键和色键等功能。

INDIGO视音频切换台共支持8路音频输入，包括数字、平衡模拟、非平衡模拟等通道。INDIGO视音频切换台的每一个音频通[page]道都支持4频段均衡和马达驱动推子。切换台还可为4个麦克风供电。它还支持音频跟踪视频模式，在节目中与视频信号相匹配，实现音频信号的淡入或淡出操作。音频延迟跟踪功能，可以根据用户设定的输出延迟，通过切换台延迟音频信号与视频信号相一致，确保节目制作中画面的口型与声音信号一致。

INDIGO视音频切换台通过菜单设定可以控制录像机播放，无须以往单独的操作人员。你可通过RS-422接口或以太网接口使用GPI、BVW或AMP协议控制外部设备。切换台也提供了USB接口用来传送图片文件。

INDIGO视音频切换台可为Turbo多媒体工作站提供强大的控制功能。通过切换台的触摸屏，可以浏览存储在Turbo多媒体工作站上所有素材和播放列表的图标，无需操作Turbo多媒体工作站的控制面板，通过INDIGO视音频切换台的触摸屏就可以完成播放、录制、素材管理等操作，记录在Turbo多媒体工作站上的素材可以转换为AVI、MPEG2、WMV、GXF等文件格式记录在移动硬盘上，直接用于非编或网络节目制作。由于Turbo多媒体工作站支持3个独立视音频通道处理，在系统中可以作为2台放像机和1台录像机使用。标清信号图像质量可以达到相当于50Mbps码率的图像质量，高清信号可输出1080/50i的信号。

系统产品单机化

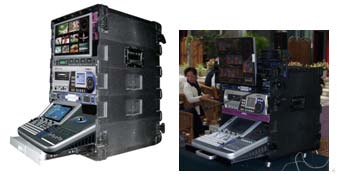

全新的EFP箱载系统实现了传统复杂的系统单机化，我们不用再担心复杂的系统连接，不用再担心复杂的系统设定，不用再担心复杂的现场操作。以汤姆逊草谷公司的INDIGO多功能数字特技切换台为核心的箱载系统使得复杂的系统变得像录像机一样连接简单，像录像机一样设定简单，像录像机一样操作简单。

系统产品单机化

我们不再需要昂贵的投资购买小型转播车，我们可以拥有同样高品质党更加灵活的EFP箱载系统，投资却是同等规模转播车的几分之一；我们不再需要租用昂贵的现场制作系统，任何人都可以掌握GV-S系列箱载系统的操作。

“系统产品单机化”让现场节目制作更精彩！
