功能需求
当前，我国电视业正全面向数字化转型，高清晰度电视为电视的发展方向并已进入实施阶段。在这种背景下，山东电视台1200m2新演播室的视频系统定位为高清/标清兼容的系统；音频系统定位于数字化系统，能实现立体声、环绕声制作和播出。为满足新建演播室的面积要求，我台原有录音棚与600m2演播室一并拆除，这就带来了一个如何进行音乐录音的问题。综合考虑各种因素，我们把1200m2演播室音频系统的功能要求归纳为两大类：
(1)能完成较大型的综艺、游戏、智力竞赛、音乐类电视节目的录像、直播和现场扩声(包括单纯的演出和会议)。
(2)为电视节目服务的单声道、立体声、环绕声音乐录音和制作。
重点考虑的问题
工作模式
由于1200m2演播室场地较大，为实现较复杂节目的直播、录像和现场扩声，音频系统设计为两级调音的方式。播出/录像/录音主调音台及相关系统设在演播室3层并与导演室相邻，扩声调音台和扩声系统设在位于演播室一层的扩声控制室。
播出、录音及扩声控制室
信号传输
主控制室设在演播室的3层，距演播现场较远，信号传输方式设计为：主调音台与演播现场、扩声系统间采用MADI格式的主、备(均是双向传输的)两路光纤作为主传输路径，另有3条模拟8芯线缆做模拟备份。
信号分配
按两级调音的方式，所有话筒和音源信号在进入调音台前分为两组，同时进入播出调音台和扩声调音台。演播室内所有有线话筒信号在话放前经话筒分离器分为两路：一路送一层的扩声系统，一路经光纤送三层的播出/录音系统。演播室内所有无线话筒信号同样先经过线路分离器，一路送扩声系统，一路经光纤送播出/录音系统。
音源设备都设在三层主控制室，声音信号经数字调音台的数字矩阵同时送往播出调音台和扩声调音台。
在一层扩声控制室以多个跳线盘构成一个信号连接、交换中心，连接演播室内预设的各音频接口、话筒分离器、线路分离器、扩声调音台的输入/输出、扩声系统的声音处理器和周边设备，以及播出系统送来的音源信号和光纤入/出接口，以实现信号路径的方便转换和连接。
直播、录像、音乐录音是以数字调音台加数字音频工作站为核心的数字系统；出于成本考虑，扩声采用模拟系统。
安全性
对于电视台来讲，安全播出是首要考虑的问题，特别是在直播节目中，声音加工和处理是以声音的正常、安全播出为前提，所以在构建这个音频系统时，我们将安全性和声音质量放在同等重要的位置。主要包括两方面的内容：系统核心——全数字调音台的选型；传输通路和两级调音系统间的冗余、备份。
在设计上，一层扩声系统和三层播出/录音系统间的信号传输采用主、备两路光纤。在两级调音的方式中，播出调音台和扩声调音台的信号源是相同的，播出与录音数字调音台送出主播出信号，同时以模拟扩声调音台作为数字播出调音台的备份，送出备播出信号。以播出控制室的360硬盘录音机、录像机等主要音源设备输出的数字信号作为主还音信号，经播出调音台的数字矩阵送往播出调音台，同时通过光纤送往扩声调音台。以上述音源的模拟输出作为备还音信号，经两条模拟8芯线缆也送往一层的扩声调音台做为备用，同时将扩声调音台的模拟MIX信号以主L/R、备L/R的方式送往播出系统，作为数字播出调音台主播出信号的备份。三层的播出调音台的主播出信号和一层扩声调音台送来的备播出信号同时经过一个手动选择开关，可选择送往嵌入器的是主或者备信号。切换到备播出信号也同时切换监听信号，以保证主声音控制室、导演室、灯光控制室都能监听到备信号。
提供不同工作形式要求的音频接口
1200m2演播室音频系统设计为具有直播/录像和音乐录音[page]两大类功能，为满足不同的工作需求并方便工作，我们在舞台前端预留了两个12通路卡侬音频接口箱，可以在舞台上作多个单点话筒连接；在舞台周围预留了5个12芯音频线缆接口，在音乐录音区的不同位置预留了6个12芯音频线缆接口，其中5个用来连接录音用话筒，一个作为耳机返送。配备若干个12芯线磙子，可根据工作需要将多个12通路卡侬音频接口盒方便地连接至任意工作位置。
演播室和声音控制室的声学处理
从声音录制的角度看，要在室内录制出好的作品，就要考虑室内声学环境、声源、设备、录音方法和技巧等诸多因素和条件。以往我们的注意力往往集中在声源、设备、录音方法上，而忽视了声学环境这一重要条件。事实上，声学环境的缺陷，以现在的技术水平，单靠设备是难以完全弥补的。
我台新建1200m2演播室与以往演播室的设计有很大的不同——增加了音乐录音的功能。在设计阶段，我们与声学设计方面的专家进行了充分的沟通和可行性论证，并取得一致。演播室的舞台高出地面60cm，有可能产生空腔共振，而且舞台上方有大量的灯具，不适合作音乐录音。为此，我们将音乐录音的区域定位在观众席位置。观众席共有528个座位，是可以电动收放的，将座席收起后，可以有近500m2的场地作为音乐录音的区域。我们重点在以下几个方面作了设计和处理。

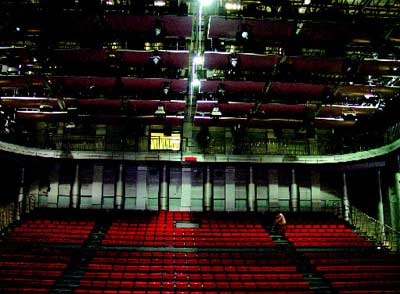

观众席和上方的反射板
1.混响时间。为保证语言的清晰度和扩声系统的传声增益，演播室的混响时间不宜太长，但音乐录音又要求混响时间不能太短，两者兼顾，将其确定为1.2s，工程完成后实测值为1.2～1.3s。
2.声学上保持中高频段的声音活性。以往演播室的声学处理往往采用大量的软性织物做表面材料，混响时间降下来的同时，中高频段的声音活性也随之下降，使得在这一环境中的主观听觉很不舒服，有“堵”的感觉。为优化声学环境，整个演播室内包括声音的主控制室都采用了大量铝穿孔板作为表面材料，并在主控制室调音位置的后墙面加装了组合声音扩散体，获得了良好效果。
3.在演播室观众席(即录音区域)上方分割吊装了30块3m×1.6m表面为铝材制成的弧形反射板，以弥补在这样一个混响时间不够长的较大空间里进行录音时，早期反射声不足的问题。
4.购置了13块美国威格尔公司的可拆卸折叠、可移动的声音反射板，可半包围一个双管管弦乐队，在录音时可自由组合，也可在演出时使用。
设备选型
设备选型、系统配置应当依据对功能和质量标准的要求进行，包括对设备、系统、工艺和行业发展的前瞻性要求。根据1200m2演播室的功能要求，我们确定了整个音频系统的大体框架：两级调音的工作方式，播出为数字系统，扩声为模拟系统；满足高质量立体声、5.1环绕声音乐录音的要求，可实现立体声、环绕声播出；数字调音台可实现16/20/24b量化、44.1/48/96kHz取样，录音系统可实现24b、96kHz记录。
播出/录音系统
(1)调音台
能满足高质量播出和音乐录音需要，能方便快捷地变换工作方式，并具备出色的音质、对声音的加工处理能力和可操控性及高度安全性。最终我们选择了Euphonix System 5-BP型调音台(以下简称S-5)。
S-5是目前世界一流的大型电视直播/制作数字调音台，其全自动化混录能力和出色的声音加工处理功能符合我们对这个系统能直播/录像并能做音乐录音的“一系统多用”的设计要求。S-5在内部结构上采用星型分布式网络化结构，采用高稳定性的VXWorks操作系统，提供多种热备份，主要模块均采用双电源供电设计，提高了其在直播时的安全性。值得一提的是，S-5的Euphonix 768×768 TDM Studio Hub路由器可方便地实现工作模式的设定和转换，从而有助于提高工作效率、降低系统成本。
(2)主控制室监听[page]
考虑到环绕声录音制作和以后高清电视环绕声播出的要求，我们选择了Dynaudio AIR-25数字有源音箱作为主监听音箱，配置为5个AIR-25+1个AIR Bass-2低音箱。AIR-25的声音还原准确、技术先进、音质通透细腻，适应我们不同工作模式的需求。
(3)其他主要设备
包括：Fairlight Satellite 48轨数字音频工作站；Dynaudio BM6A近场监听音箱；360 Systems硬盘录音机；CD、DAT、MD、卡座、DVD、电话耦合器；TC 6000、Lexicon 960混响器；Schoeps、Neumann、DPA等不同制式的话筒；Sennheiser 5000系列手持、纽扣无线话筒；Sonifex耳机返送监听放大器；Nvision同步信号发生器；HiroSys无源话筒/线路分离器。
扩声系统
设计为能支持单声道、立体声、5.1环绕声的多格式扩声/重放系统，指导思想是为今后高清电视节目制作可能需要的5.1环绕声现场重放留有余地。虽然系统在如此大面积的观众席上并没有实现真正高标准的5.1环绕声重放，但是已经具备了对5.1多声道分离扩声的能力。
扩声系统配置为：RAMSA WR-SX1 扩声调音台；音箱、功放全部采用L-Acoustics，包括线性阵列主音箱×2组、水平阵列中置音箱×2、下拉声像音箱×2、台唇补声音箱×4、环绕音箱×8、舞台返送音箱×6；TC EQ-Station8 8通道数字均衡器；XTA数字多功能处理器；Shure无线返送系统；TC M2000数字混响器；360硬盘录音机和部分音源设备。
另外，我们还设计安装了以小型顶置/壁挂喇叭组成的覆盖演播室后台排练厅、侯播室、化妆室等区域的公共扩声系统，可在扩声控制室集中控制。
运行效果
音乐会排练
我台1200m2演播室自2005年9月中旬投入试运行以来，已录制各种大型综艺晚会7场，较大型室内乐实验性录音一次，大型交响音乐会的现场录像并同期做环绕声录音一次，均取得了很好的效果。特别是12月4日交响音乐会的录像和同期环绕声录音，对我们来说是一次挑战。我们提前一个星期就开始了各项准备工作，根据提前了解到的乐团的编制(标准的双管乐队)和演出曲目，对环绕声录音的方案、设备配备、话筒布位、系统连接和录制方式等整个录制流程和工作环节做了精心准备。现场布置了DeccaTree+PZM、IRT、Schoeps 360球型环绕声话筒，ORTF等制式话筒，独唱、独奏话筒，以及多个补点话筒，总共30多只。在现场录像的同时，将所有话筒信号分轨记录在Fairlight数字音频工作站上。录像机记录的现场声音信号是立体声的，由DeccaTree+补点话筒的信号现场调制完成。节目完成后，试听录像带的立体声信号和分轨记录的声音素材，均获得令人满意的效果。
