杨知行（清华大学数字电视传输技术研发中心主任、教授）
国标DTMB技术方案及性能指标
国标DTMB提供的地面数字多媒体业务包括HDTV、音频、视频、数据广播和交互多媒体等，重要特性包括：
★ 高信息容量：为HDTV节目提供大于24Mb/s的单信道码率。
★ 高度灵活的操作模式：通过选择不同的调制方式和地址信息，系统能够支持固定、便携、步行或高速移动接收。
★ 高度灵活的频率规划和覆盖区域：使用单频网和同频道覆盖扩展器/缝隙填充器的概念，通过选择不同保护间隔的工作模式可构建16公里和36公里覆盖范围的单频网。
★ 支持不同的应用： HDTV、SDTV、数据广播、互联网、消息传送等。
★ 支持多个传送/网路协议，例如 MPEG2 和 IP 协议集。易于与其他的广播和通信系统连接。
★ 在OFDM 调制系统（TDS-OFDM）中实现了先进的信道编码和时域信道估计/同步方案，降低了系统 C/N 门限，以便降低发射功率，从而减少对现有模拟电视节目的干扰。
★ 支持便携终端低功耗模式。
★ 支持多种工作模式（已经实施的部分工作模式，详见表1）。
传输速率可选范围5.414～32.486 Mbps；调制方式可选QPSK、16QAM、64QAM；保护间隔可选55.6ms、125ms；内码码率可选0.4、0.6、0.8。
图1 国标DTMB的传输数据率（Mbps）
国标DTMB方案构成如图1所示。电视节目或数据、文本、图片、语音等多媒体信息经过源编码、信道编码后，通过一个或一个以上的发射机发射出去，覆盖一定区域。
根据地面数字多媒体电视广播的服务需求、传输条件和信道特征， 国标DTMB传输系统采用了创新的时域同步正交频分复用（TDS－OFDM）单多载波调制方式。这种调制方式，主要针对地面数字多媒体电视广播传输信道线性时变的宽带传输信道特性（频域选择性与时域选择性同时存在的传输信道）所设计。由于TDS－OFDM适用于具有多径干扰和多普勒频移的传输信道，因此其同样适用于地面数字多媒体电视广播以外的其他宽带传输系统。
1. 创新的TDS-OFDM 调制
国标DTMB系统采用了 TDS-OFDM，其特点是同步头采用了伪随机序列，在每个 OFDM 保护间隔周期性地插入时域正交编码的帧同步序列， TDS-OFDM调制按下列步骤进行：a.输入的MPEG－TS码流经过信道编码处理后通过星座映射形成3780点的星座；b. 采用IDFT将该3780点星座变换成长度为3780的离散样值（单载波模式不需要这一步骤）帧体（500μs）；c. 在OFDM的保护间隔插入长度为420（或595，945）的PN序列作为帧头；d. 将帧头和帧体组合成时间长度为555.56μs（或578.7μs，625μs）的信号帧；e. 采用具有线性相位延迟特性的FIR低通滤波器对信号进行频域整形；f. 将基带信号进行上变频调制到RF载波上。
2. 原创的数字电视广播帧结构

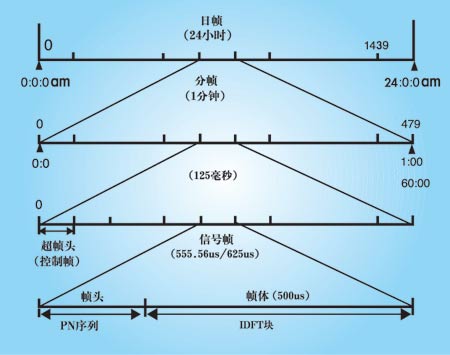

图2 国标DTMB的分级帧结构
为了实现快速稳定的同步，国标DTMB采用了分级帧结构， 如图2所示，它具有周期性，并且可以和绝对时间同步。帧结构的基本单元称为信号帧，225个信号帧定义为一个帧群，480个帧群定义为一个超帧。帧结构的顶层称为日帧，由超帧组成。
信号帧的帧体采用多载波调制方式或单载波调制方式，帧体的子载波数为3780或者为1。子载波数为3780时，相邻子载波的间隔为2 kHz,每个子载波符号采用MQAM调制。
信号帧的帧体除了正常的数据流外还包含传输参数信令（TPS），用以传送系统配置信息。它由36 比特组成，并用QPSK映射为18个子载波或者星座。
