揭开ECAN的面纱 ECAN更适合广电网络双向化改造?

2011-08-31 16:37:00来源:DVBCN数字电视中文网 作者:余少波热度:

概述

自从EOC技术出现以来,作为一种用于广电网络双向化改造的技术,已经逐步替代传统的CMTS技术。各地也有许多的实验和测试,从而积累了大量的经验。

EOC技术的认识和发展也是一个过程。对EOC技术的认识也是逐步深入和透切。人们从最初的只关注EOC技术的传输速率、传输距离、对网络的适应性等,逐步过渡到EOC产品对一台网络功能的支持、对网管的支持。最后,由于NGB是一个语音、数据、视频同时传输的网络,认识到QoS才是关键。

这个认识过程大约可以分解为三个阶段:

宣传阶段:--2008年之前,只是关注EOC的性能方面,比如传输距离、传输速率、抗干扰能力等。所以,有许多的争论。不同的技术提供商,从自己的看到的部分来想象EOC这个大象。这个阶段只是一个初级阶段,也是宣传的阶段。

试用阶段:2008年—2009年,开始关注EOC对以太网络的支持功能,比如MAC地址学习能力、风暴抑制能力、网管功能等。这是一个开始试用和使用的阶段,因此,如何支持以太网就是一个问题了,就提出了相应的需求。

运营阶段:2010年--,开始认识到QoS对NGB来说是那么的重要,开始研究NGB网络对EOC的QOS有什么要求。这个阶段是一个开始运营的阶段,这个运营已经不是简单的提供宽带了,而是要考虑同时传输语音、视频和数据,如是QoS提上了议事日程。总局规划院已经在研究对EOC的QoS需求。

EOC的QoS指标

EOC的QoS指标包含有:

传输带宽。主要是在压力测试下的传输带宽。1:1的测试是不能反映实际情况的。影响这个传输带宽的主要因素就是MAC层协议。你是采用TDMA还是CSMA。这就是为什么白皮书选择TDMA的原因。对传输带宽的指标应该是,在90%以上的负载下,你的传输带宽是多少。这个指标影响到以后的业务发展过程中的可持续发展问题,否则,以后为了扩容,是会付出非常大的代价的。

延迟时间。延迟时间对语音的影响是最大的。对于游戏这种业务的影响也是非常大的。

抖动时间。抖动对视频的影响是非常大的。严重影响到用户的视频体验。

那么,在NGB环境下,对EOC的QoS要求的指标是多少呢?现在国内还没有正式的数据,要求比较模糊。

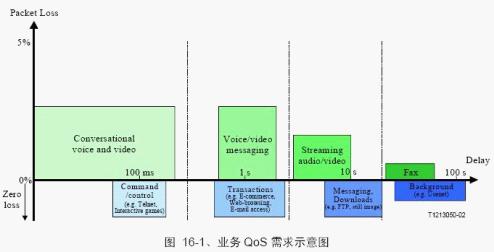

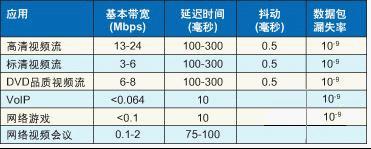

下图是一个比较权威的指标体系,或者说是典型的EOC的QOS指标:

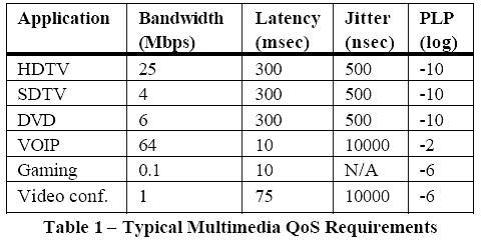

这个EOC的QOS指标与日本要求的指标是一致的:

ECAN概述

ECAN(Ethernet Over Caox Accesss Network ,基于同轴电缆接入网的以太网)技术创造性地将 IEEE802.3ah的EPON MAC协议移植到了无源同轴电缆用户分配网中,实现点对多点的以太到家的宽带接入,其MAC协议沿用了EPON的协议,具有动态带宽分配(DBA),可实现电信级的运营和维护,以满足下一代广播电视网(NGB)的需求,实现语音、数据和视频的三网融合。

ECAN采用TDD/TDMA双工/多址方式。支持动态带宽分配(DBA)、网络管理、VLAN和组播/过滤功能。支持VoIP、HDTV/SDTV、VoD、高速上网等传统与新业态业务。

ECAN协议

PHY层协定

ECAN系统物理层(PHY)采用低频5~65MHz的频谱,具有长距离大覆盖能力,最大可支持的链路损耗达60dB。PHY采用单载波残留边带(VSB)调制技术,利用先进的自适应数字信号处理技术,可靠的完成信号同步,有效的处理网络反射信号,抑制窄带入侵噪声的影响。

ECAN PHY利用5~65MHz的频谱,传送数据信息,是一种单载波VSB调制技术,符号速率从60MSps到80MSps,相应的信号带宽是32MHz到48MHz,调制级别为2VSB,4VSB,可升级为8VSB和16VSB。物理层的速率达到170Mbps,有效的信息速率可达145Mbps。

MAC层协定

ECAN的MAC协议沿用了EPON的MAC协议,摒弃了数字家庭网络中普遍采用的CSMA载波侦听协议,具有动态带宽分配(DBA)机制,可实现电信级的运营和维护,支撑所有业务(视频、语音和数据)的接入。

(1)ECAN的传输原理和MPCP(多点控制协议)

ECAN同轴电缆网络的协议也是下行采用广播式,所有数据经由无源同轴电缆到达每一用户,用户通过标识,取出属于自己地址的数据;上行采用TDMA方式,各用户单元在自己的时隙内发送数据报文。ECAN的上下行数据传送及带宽分配如图所示。图中的CNU1表示用户1、CNU2表示用户2、CNU3表示用户3,编号为1、2、3的不同色彩的小方块分别表示属于用户1、2、3的数据。

EPCN技术原理示意图(下行采用广播式,上行采用TDMA方式)

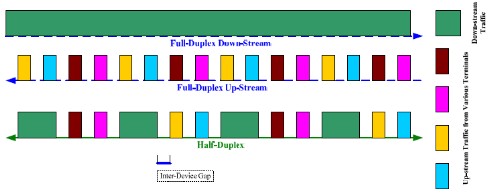

与上下路分别利用不同波长信道,实现全双工通信的EPON的点对多点(P2MP)的光纤传送不同,ECAN的MPCP多点控制协议的上下行信号传送工作在同一个频带,上下行通信采用TDD时分双工方式。通过时分双工的用户接入要求,采用IEEE802.3ah的多点控制协议(MPCP)控制信息,实现上行信道的动态带宽STDMA带宽分配。 即由CLT统一分配CNU的上行时隙,同时CNU周期性地上报上行需求,而CLT周期性告知CNU的上行时隙,CNU只能在属于自已的上行时隙发上行数据,如图所示。

ECAN Traffic Pattern

MPCP建立CLT与CNU之间的通信联系,其功能主要是:提供CLT与CNU之间的同步,实现自动恢复功能,动态地为CNU分配带宽时隙,上下行数据传送带宽分配及QoS 保证。半双工的下行信道,采用广播式传送方式。CNU根据数据的目的地址取出属于自己的帧,而将其他不属于自己的数据丢弃。

ECAN工作在半双工模式,CLT 维护上下行时段信息,DBA 不会将属于下行时段的时隙分配给CNU。同时,CLT保证在上行时段不发送任何下行数据。数据从CLT 到多个CNU 以广播式下行,每个数据帧的帧头包含LLID,该标识表明本数据帧时给某个特定的CNU。CLT 支持SCB,因此部分数据帧可以是给所有的CNU。当数据帧到达CNU 时,CNU 根据LLID 判断是否接收。

当CNU 注册成功后,CLT 的DBA功能会动态为每个注册成功的CNU 分配上行带宽,即上行时隙。每一个CNU 只能在CLT 给他分配的时隙内传输数据。通过时隙分配和时延补偿,可以确保多个CNU(64 个)的数据联接在一根电缆链路时,每个CNU 的上行数据都不会互相干扰。

ECAN连通性分析

EOC的连通性主要展现在其物理层上。ECAN的物理层采用VSB调制方式,那么与采用OFDM调制模式的MoCA技术比较,那个的抗干扰能力更强呢?

VSB是在美国的地面数字电视中使用的一种调制技术,在中国和欧洲采用的是OFDM的调制技术。这两种技术分别采用单载波和多载波。

残留边带调制VSB是一种幅度调制法(AM),它是在双边带调制的基础上,通过设计适当的输出滤波器,使信号一个边带的频谱成分原则上保留,另一个边带频谱成分只保留小部分(残留)。该调制方法既比双边带调制节省频谱,又比单边带易于解调。


目前,美国ATSC数字电视地面传输采用的就是残留边带调制方式。根据调制电平级数的不同,VSB可分为4-VSB、8-VSB、16-VSB等。其中的数字表示调制电平级数。如8-VSB,表示有8种调制电平,即+7,+5,+3,+1,-1,-3,-5,-7。这样每个调制符号可携带3比特信息。

残留边带调制优点是技术成熟,便于实现;不足的是抗多经和符号间干扰所需的均衡器相当复杂。

关于OFDM和VSB两种调制方式,有许多的讨论和比较分析。但在有线电视网络环境中,或是在其他的通信环境中,VSB是第一次使用。总体来说,OFDM技术比较VSB技术,有更多的优势。

比较项目

PNA

AV

WiFi

MoCA

ECAN

调制方式

QAM

OFDM

OFDM

OFDM

VSB

ECAN的传输特性分析

压力测试

吞吐率是保证QoS的一个重要的方面,也别是在一个局端带多个终端的情况下的吞吐率更能说明问题。ECAN的下行时采用广播方式,上行是采用TDMA方式。为了在同一个频段上进行双工,ECAN没有采用EPON的波分方式,而是采用TDD方式。所以,ECAN在压力测试下(一个局端对多个终端的传输测试),有良好的表现。

这种良好的表现主要是因为采用了TDMA协议的原因。AV、WIFI、HomePNA技术是采用CSMA/CD的MAC层协议,因此,在压力测试上的表现非常差。但MoCA也是采用TDMA协议,因此在压力测试上的表现就非常好。


小包测试

ECAN的另外一个特点就是在传输小包的时候,传输速率几乎没有影响。这是应为ECAN在下行的时候是采用广播的方式,在终端通过标示来识别是到那个终端的数据。在其他的技术中,是采用打包的方式来传输,我们知道,打包是有开销的,包越小,开销就越大。因此,一般情况下,这些EOC技术在小包情况下的表现就不是太好。

但是,在HomePNA3.0、WiFI11n、AV和MoCA1.1中,采用了新的技术,就是包聚合技术。简单迪说,包聚合就是将多个小包打包为一个大包进行传输。在这种技术中,不仅仅提高了小包传输的时候的性能,而且,大大提高了有效的传输速率。在相同的带宽的情况下,可以提高传输速率在40-50%左右。这就是为什么在MAC层传输速率上,MoCA1.1的传输速率可以达到170Mbps的原因。

带宽的管理

由于ECAN是采用TDMA协议,在数据的传输上,是通过分配时隙来进行的,因此,带宽的管理就非常方便和准确。但这不是ECAN的特点,而是采用TDMA这种协议的所有EOC技术的特点,比如MoCA也是采用这种时隙分配方式来进行带宽管理的。

比较项目

PNA

AV

WiFi

MoCA

ECAN

MAC速率

80,共享

100,共享

350,共享

25,共享

90,共享

130,共享

400,共享

800,共享

120

压力测试效果

不好

不好

不好

小包测试

3.1比较好

比较好

比较好

比较好

动态管理

不好

不好

不好

ECAN的延迟分析

网络的延迟是保证QoS的另外一个关键的因素。我们知道,对于不同的业务,整个网络的端到端的延迟的要求是不一样的。注意,这里是端到端的延迟,这个链路是非常长的,整个延迟链路包括有:

终端---EOC终端---EOC链路---EOC局端—ONU---光纤链路---OLT==核心城域网===OLT---光纤链路—ONU---EOC局端---EOC链路---EOC终端---终端

这个链路是非常长的,在一些业务中,综合语音和视频,要求不高于80ms。因此,分配到EOC的延迟,要求不大于10ms。其中,MoCA是唯一一个可以满足延迟小于10ms的EOC技术。

比较项目

PNA

AV

WiFi

MoCA

ECAN

延迟(ms

1:11.5

1:2715

随着终端的增加而增加

1:140

1:32100

随着终端的增加而增加

1:142

随着终端的增加而增加

1:13.5

1:314

随着终端的增加几乎不变

1:3214

随着终端的增加几乎不变

ECAN的抖动分析


抖动是QoS的一个关键的参数,一般要求抖动在1ms一下。下面是比较分析。

比较项目

PNA

AV

WiFi

MoCA

ECAN

抖动(ms

1:10.2

1:271.8

随着终端的增加而弱有增加

1:118

随着终端的增加而增加

1:15

随着终端的增加而增加

1:10.5

1:310.5

不随着终端的增加而增加

1:325

不随着终端的增加而增加

各种EOC技术比较分析

下表是各种EOC技术比较分析。

比较项目

PNA

AV

WiFi

MoCA

ECAN

通信方式

半双工

半双工

半双工

半双工

半双工

标准

ITUG.9954

HomePlugAV

802.11/g/n

MoCA1.0

MoCA1.0

MoCA2.0

厂家自有标准

MAC协议

CSMA/CA

CSMA/CATDMA

CSMA/CA

TDDTDMA

TDDTDMA

调制方式

QAM

OFDM

OFDM

OFDM

VSB

占用频段

4-28MHz

2-28MHz

2400MHz或变频

500-1650MHz

6-60MHz

MAC速率

80,共享

120,共享

100,共享

350,共享

25,共享

90,共享

130,共享

400,共享

800,共享

120,共享

压力测试效果

不好

不好

不好

小包测试

3.1比较好

比较好

比较好

比较好

动态管理

不好

不好

不好

抖动(ms

1:10.2

1:271.8

随着终端的增加而弱有增加

非常大

1:118

随着终端的增加而增加

非常大

1:15

随着终端的增加而增加

非常小

1:10.5

1:310.5

不随着终端的增加而增加

比较大

1:325

不随着终端的增加而增加

延迟(ms

1:11.5

1:2715

随着终端的增加而增加

非常大

1:140

1:32100

随着终端的增加而增加

非常大

1:142

随着终端的增加而增加

非常小

1:13.5

1:314

随着终端的增加几乎不变

1:3214

随着终端的增加几乎不变

局端成本

1500

1500

1500

1500

4500

终端成本

250

230

230

250

230
