响石超窄边液晶拼接幕墙55寸、60寸技术指标

响石超窄边液晶拼接幕墙采用三星最新的55寸超窄边液晶屏和夏普最新60寸超窄边液晶屏（LED背光源）作为拼接单元，使液晶拼接幕墙具有更好的显示效果、更高的安全性能，更低的能耗，更长的使用寿命。

1、55″超窄边DID TFT LCD 单元主要技术指标

 屏幕高宽比：16：9
 亮度： 700cd/㎡
 分辨率： 1920 x 1080
 对比度： 3000：1
 单屏清晰度 1080P
 长Х宽：1215.3mm×686.1(W×H)
 重量：21KG
 色彩：16.7M
 可视角： 178º/178 º

2、拼接幕墙主要技术指标

 LCD屏数量 任意行（M）×任意列（N）
 两屏之间间隔 5.7mm
 面板安装方式 无键挂入式安装方式
 电源输入 90～260V AC（50/60HZ）
 功率消耗 260W×M×N
 工作环境 0℃～50℃ 工作温度10～90%工作湿度
 机柜材料 全钢机架，屏幕外加装饰框
 机柜尺寸 个性化设计，机柜深度120mm
 分辨率 支持1920Х1080或向下兼容
 清晰度 1080p
 亮度均匀性 95%
输入规格
输入信号规格连接器类型输入路数
模拟RGB VGA~UXGA15pin D-Sub
复合视频PAL，NTSCBNC
高清信号1080PDVI，HDMI
控制 ControlRS2329pin D-sub
电源AC100~240V 50~60HZ

3、60″超窄边DID TFT LCD 单元主要技术指标

 屏幕高宽比：16：9
 亮度： 700cd/㎡
 分辨率： 1366Х768
对比度： 2400：1
 单屏清晰度 1080P
 长Х宽：1335.9mm×754.2(W×H)
 重量：27.6KG
 色彩：16.7M
 可视角： 176º/176 º
 响应时间： 6ms

4、拼接幕墙主要技术指标

 LCD屏数量 任意行（M）×任意列（N）
 两屏之间间隔 6.5mm（60″）
 面板安装方式 无键挂入式安装方式
 电源输入 90～260V AC（50/60HZ）
 功率消耗 260W×M×N（60″）
 工作环境 0℃～50℃ 工作温度10～90%工作湿度
 机柜材料 全钢机架，屏幕外加实木装饰框
 机柜尺寸 个性化设计，机柜深度120mm（60″）
 分辨率 支持1920Х1200或向下兼容
 清晰度 1080p
 亮度均匀性 95%

输入规格
输入信[FS:Page]号规格连接器类型输入路数
模拟RGB VGA~UXGA15pin D-Sub
复合视频PAL，NTSCBNC
高清信号1080PDVI，HDMI
控制 ControlRS2329pin D-sub
电源AC100~240V 50~60HZ

二． 响石液晶拼接幕性能特性

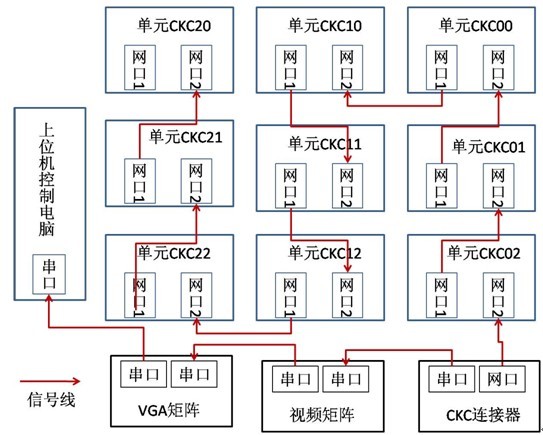

1、CKC中央控制方式

CKC网络化中央控制方式，采用网络接口，所有拼接单元均并行连接到控制上位机（安装了控制软件的计算机）。CKC具备多种控制途径，一般可通过计算机RS232接口、USB接口等方式进行控制。

响石CKC中央控制方式可以同时连接、控制所有响石液晶类监视器、拼接幕墙、组合幕墙。
