BIRTV2011数码视讯多屏转码集群系统

系统简介

1、背景
随着国家三网融合政策的推出以及当前社会新媒体业务的不断发展，传统的广电业务已经不能满足多终端用户的需要，IPTV、网络电视、手机电视、CMMB、VOD、高清、媒资收录等各类视讯业务增长迅速，如何为消费者提供随心、随时、随地丰富多彩的视音频节目享受，越来越受到业务运营方的关注。如何高效经济地满足这一不断增长的需求和避免业务部署的复杂性，将不同视频来源、编码方式、封装格式的视音频节目根据用户的不同使用场景需求进行播发，数码视讯多屏转码集群系统给出了答案。

2 、系统介绍
多屏转码集群系统，是数码视讯开发的对视音频直播流、媒资文件进行转码、封装、收录、发布的系统，其核心产xStream2000，采用集群式架构解决方案，完成对各种直播流及文件的转码。

系统可将卫星、有线、地面等广播电视信号，TS、3GP、MP4、FLV、MKV、AVI、WMV、MPEG、m2ts等文件格式，转换为适合电视、手机、PC等多种不同终端屏幕播放的视音频或文件格式，提供目前最流行终端的流媒体协议，满足多用户终端点播和广播的多样化需求。

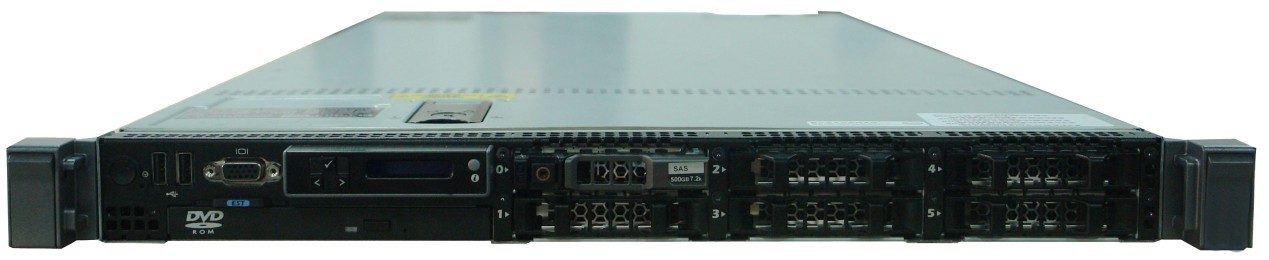

1.1设备外观图

系统功能

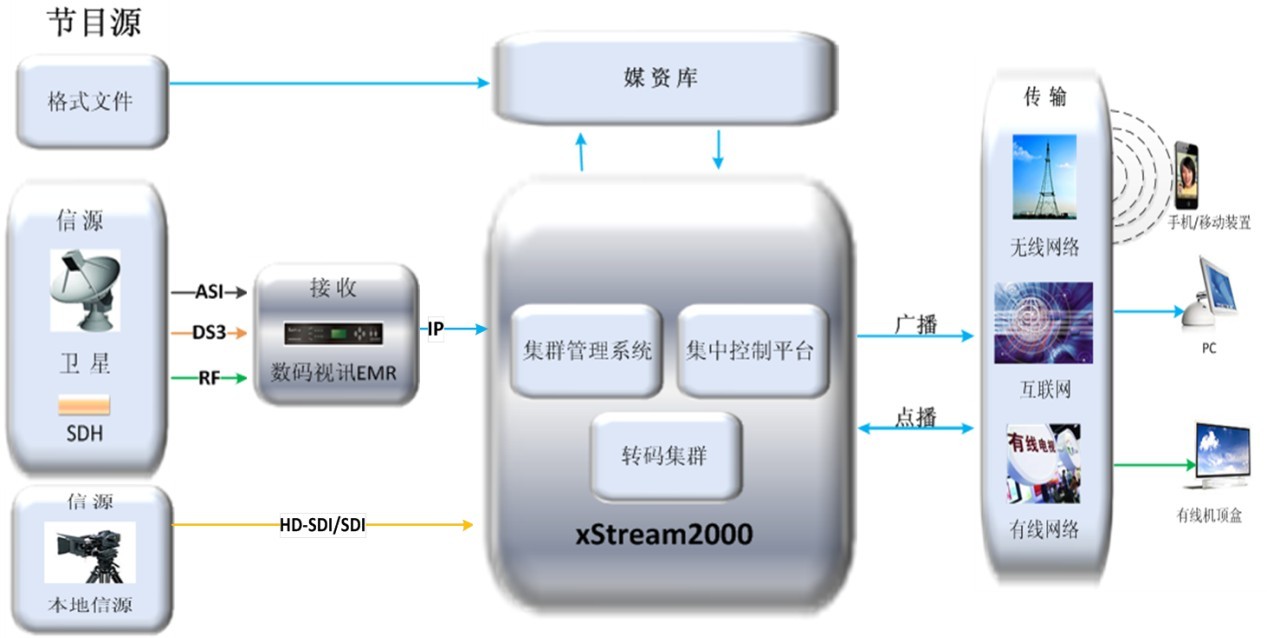

2.1系统架构图

数码视讯多屏转码集群系统由递进的三个系统组成，转码集群（负责具体转码）—〉集群管理系统（管理转码集群）—〉集中控制平台（Web网管）。

系统功能

 输出TS流，实现机顶盒电视机视频输出

 输出RTMP/FLV流，实现PC的视频点播

 输出RTSP/RTP流，实现3G手机的视频点播

 输出HTTP Live Streaming，实现IPhone的视频点播

系统特点

 采用集群式架构，支持大容量转码，系统扩展方便
对每路节目支持多格式封装，多协议传输

 支持S2S、S2F、F2S、F2F转码形式，获取方式支持HTTP、FTP、NFS方式，支持通过采集卡接收SDI信号源方式

 直播流支持TS Over UDP、TS Over RTP、HTTP Live Streaming、RTMP/FLV、RTSP/RTP等多种传输协议及封装格式

 支持TS、3GP、MP4、FLV、MKV、AVI、WMV、MPEG、m2ts等多种文件格式

 处理能力强大，单机支持多达8-10套标清或2套高清节目的多格式转码

 视频格式支持H.264、MPEG-2、AVS、MPEG-4，支持1080P，720P，D1、CIF、QCIF、QVGA等常见分辨率及用户自定义分辨率

音频格式支持AAC、HE-AAC、HE- AAC v2、AC3、MP1/MP2/MP3

 技术领先多样，保证视频转码的高质量及高压缩比，标清输出500Kbps到4Mbps连续可调，高清输出3Mbps到8Mbps连续可调

支持直播、点播应用

支持离线转码

支持台标、字幕叠加

支持遮标

支持黑边处理

支持视频透传、音频透传

运营支撑

 可完成IPTV、互联网电视、手机电视、CMMB、VOD、高清、媒资收录与格式处理等各类视讯业务系统的应用搭建

 高度节省带宽，为运营商节省宝贵的带宽资源

 安全可靠，图像质量高，提高终端用户收看满意度

 用户可以通过修改视频编码方式、码率、控制方式、比特率、帧率等参数来调整图像显示效果；可以通过修改音频编码方式、码率、采样率、声道等参数控制音频效果

 为三网融合各类运营商提供最流行终端的流媒体协议，满足多用户终端点播和广播的多样化需求
