RFoPON ： NGB接入网络全面解决方案

RFoPON接入网络解决方案

对于广电网络双向化改造，有许多的技术方案和需求。不同的广电网络环境、不同的技术需求，不同的技术爱好，都影响了技术的选择和技术方案的制定。由于技术的多样性和特点的不同，是广电网络公司在双向化改造方案的制定上总是不知所措。

北京金桥恒泰科技有限公司的NGB接入网络解决方案，让你不再为这些技术方案的选择发愁。这种解决方案将所有可能的解决方案完美地融合在一起，是你哪怕是在一个光节点上，都可以选定最合适的技术方案，而不是要在一个城市上来选择一种技术方案。

NGB双向化改造的技术选择

从上表中可以看出，这些选择的组合可以达到50种。实际上，还远远不止这50种。任何一个广电网络公司的技术负责人都是难以进行选择的。

但北京金桥恒泰科技有限公司提供的广电双向化改造方案，简单到只需要进行ONT终端型号的选择。可以是这些几十个解决方案完美地融合在一起。

RFoPON完整解决方案

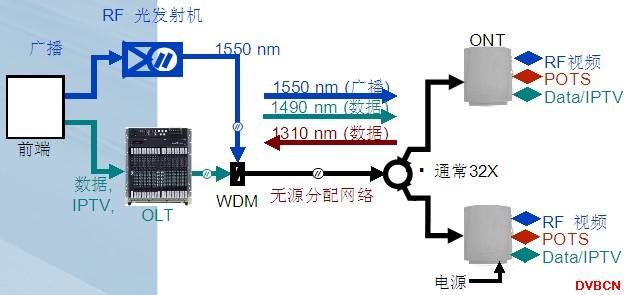

RFoPON完整解决方案的整体结构如下图：

上图是将GEPON和CMTS结合在一起的传输系统结构图。CMTS的下行数据通过合成器与CATV数据一起，通过光发射机下传。光发射机的输出与OLT的输出一起合成后，通过一根光纤下传到ONT中。在ONT中，由于有RF输出，因此，将CMTS和CATV数据转换为RF信号传输到机顶盒中。

CMTS系统的上传信号通过带RF回传模块的ONT上传。CM来的RF信号，在ONT中转换为光信号。然后通过1310nm上传到OLT中。在OLT中，通过交换机将信号传输到LMSR（Last Mile Subscriber Return）变换为RF信号送到CMTS控制系统中。

在这个解决方案中，只使用一根光纤，我们的专利技术能够在一根光纤上同时传输IP视频流、RF视频信号(具有射频回程能力)以及其它的语音和数据业务，而且无需额外波长的光信号。我们独一无二的RF视频信号处理技术对受激喇曼散射(SRS)和空闲码(idle-code)干扰具有高级的免疫能力。这些创新技术能够与任何符合业界1550nm波长标准的光学器件协同工作，为客户提供高质量的视频性能。此外，我们的光网络终端(ONT)产品中内置的自动增益控制(AGC)模块使得产品的即插即用成为可能，大幅度降低了运营商的产品部署成本。

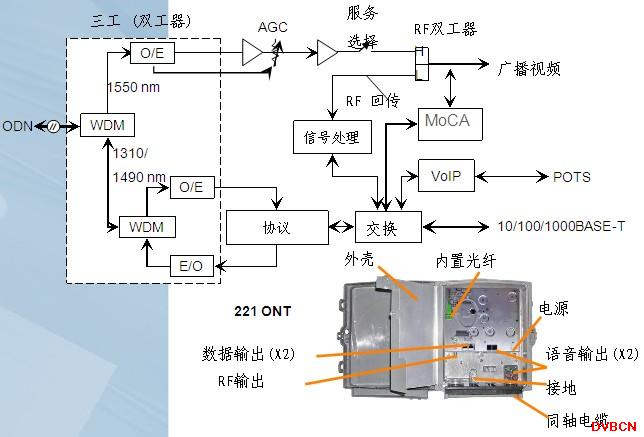

下面是ONT的内部结构。在终端上，通过选择不同的ONT，来完成不同的最后100米技术的选择。
CMTS上传信号通过双工滤波器将低频信号滤出，经过A/D变换后，变换为数字信号。经过数据压缩和打包送到交换和语音处理系统中。经过协议变换通过GEPON系统上传。

下行数据通过1550nm光收机后，送到双工滤波器。然后送到终端的CM中。

在这个ONT终端中，集成了下面的基本功能：

1.RF输出模块。替换了RF广播和CMTS需要的光接收机。
2.RF回传通道模块。完成CMTS的信号回传。
3.WDM模块。用来插入1550nm、1310nm、1490nm光信号。
4.POTS模块。用来接入模拟电话信号。
5.MoCA局端模块。用来实现EOC接入。
6.10/100/1000BASE-T。用来实现LAN接入。

这样，使用一个完整配置的ONT，可以在一个光节点下，实现CMTS+LAN+MoCA（EOC）接入。当然，也可以实现单独的CMTS、LAN、MoCA（EOC）接入。广电网络规划人员再也不必为技术的选择发愁，可以细致到不同的光节点使用不同的最后100米接入技术，甚至在同一个光节点下，使用不同的最后100米接入技术。是各种不同的接入技术完美地融合在一起。所需要做的就是对ONT的选择而已。而且这个集成式在物理网络层面上进行的。实现了光传输的统一，网管的统一。

下面是前端系统的示意图。

北京金桥恒泰科技RFoPON完整解决方案特点

1.创新性的设计，专利产品。

2.可以实现单纤三波或两纤三波改造。

3.将GEPON系统和CMTS系统完美地结合在一起。通过一根光纤完成多根光纤才能完成的任务。在物理层次上，将GEPON系统和CMTS系统融合在一起。

4.将技术的选择细化到光节点。在一个光节点下来选EoC、LAN、CMTS技术。甚至在一个光节点下同时使用这几种接入技术。

5.无论在多么复杂的广电网络中，哪怕一个楼房中有CMTS系统、EOC系统、LAN系统，都可以完全融合在一起。利用统一的网管来进行管理。在一个光节点下，可以集成CMTS、EOC、LAN系统在一起。

8.我们独一无二的RF视频信号处理技术对受激喇曼散射(SRS)和空闲码(idle-code)干扰具有高级的免疫能力。这些创新技术能够与任何符合业界1550nm波长标准的光学器件协同工作，为客户提供高质量的视频性能。此外， ONT产品中内置的自动增益控制(AGC)模块使得产品的即插即用成为可能，大幅度降低了运营商的产品部署成本。

7.实现了物理网络层面上的融合，采用统一的网络管理，是维护更方便、维护成本更低。

8.整个网络系统结构简洁。GEPON和CMTS需要的模块完整地集成在ONT中。网络系统各个设备的集成度非常高。便于管理和维护。系统结构非常清晰。如果采用RFoG等解决方案，整个系统的组成单元就非常多，结构不清晰。系统部署成本高。维护成本也高。网络结构清晰，网络设备单一，从而使网络的规划更方便，更能贴合实际的环境需求。

9.在进行广电网络改造的同时，保存原来的系统特点，不影响原来系统的使用，保护了所有的投资。

所有这些，你需要做的就是选择不同的ONT而已。
