SkyDigita提供DVB-CI/CI +整体解决方案DVB-CI+简介

DVB-CI+简介

一、CI+是对EN 50 221标准(也即CI标准)的扩展，它具有以下特点：

1)增加了特别的层以保护主机(指机顶盒、数字电视一体机或数据转发器)和CI模块的通讯安全；
2)为传输流接口中的内容提供安全保护；
3)执行防拷贝条款依从(从CAM卡解扰出来的TS流再被加密，在电视机或机顶盒里被解密，使用DES或AES算法)；
4)支持图形化MHEG-5菜单和应用程序。CI+借鉴了英国MHEG-5增强了MMI（Man Machine Interface,人机界面）的效果，甚至可以下载一些小的游戏，有互动效果。正式认证时需要认证MHEG-5功能。兼容CI+的主机同样也兼容标准的DVB-CI模块。在已兼容CI+的主机内，EN 50 221 Highlevel MMI将被MHEG-5 MMI取代。
CI+目前的标准是V1.3版。

二、CI+协议栈提供
GkWare是一家德国公司，专门提供CI/CI+协议栈，GkWare CI+协议栈作为其被客户广泛采用的CI协议栈的一个添加产品，已经投入市场。德国METZ及Technisat是2家通过CI+ 认证的电视机生产厂家，其中之一就用Gkware的协议栈。已有CI客户想升级的话，只需要在他们的工程文件中添加新的源代码和非常少的API就可以了。而且，MHEG-5将作为可选件。当然，客户也可以不选择GkWare公司的MHEG-5引擎。

特性
1)实现以下CI+资源
a. 内容控制
b. CAM卡升级
c. CA PVR
d. 主机语言和国家
2)支持不同类型的许可证规格
a. CI+认证“测试”
b. CI+认证“产品”
c. GkWare “测试”
3)X.509证书确认
4)支持硬件加速或安全加密操作

使用要求
1)兼容CI+的硬件设计(支持AES/DES TS解扰、HDCP和Marcovision)
2)ANSI-C编译器

支持的平台(如果贵司的平台不在以下列表中，请随时联系我们)
1)STi 71xx系列: 7101,7109,7105
操作系统: STLinux和OS21
2)NXP/Trident: CX2450x
3)ALI

认证情况
GkWare协议栈已经于2009年9月在某客户的硬件平台上通过官方CI+认证。他们正密切联系多家模块制造商和其它符合CI+规范的厂商，以期尽快进行互操作测试。

测试素材
GkWare创造了大量的测试素材供客户单独购买或授权(没有包含在软件协议栈价格内)，可供购买的素材包括：
1)Windows下的TS流(解)加扰软件(实现AES和DES TS加扰算法)；
2)用AES和/或DES键值加扰的参考码流；
3)部分实现CI+规范的CI模块，基于GkWare的BISS CI模块。

如此同时，GkWare正制作一个定制的X.509基础架构，以便没有从CI+认证结构获得有效授权的公司能够开始他们的研发工作，替代“许可证获得者规范”的证书和文档可按需提供。
关于GkWare CI+产品的更详细资料，可以参见http://www.streamguru.de/ci-plus/。
GkWare官方网址：http://www.gkware.com

三、CI+ 研发工具—SkyDigita CAM侦测仪
研发CI/CI+及CableCARD产品必备工具,工作在SPY,HOST或CAM仿真模式。
SkyDigita CAM 侦测仪是一款高效并随时可得的DVB-CI/CI+开发和测试工具，它能侦测主机和CAM模块之间的CI接口通信情况并且可以仿真任何一方。
它能精准地同步跟踪CI接口的数据交换情况，跟踪范围从低阶的硬件信号的逻辑分析到高阶的应用层对象的内容解析。
硬件探测器
SkyDigita CAM 侦测仪硬件探测器通过PC卡延长器连接到CI接口，一台FPGA捕获所有事件并以带有微秒时戳的压缩二进制格式对其编码，事件流通过USB 2.0高速接口发给PC主机。
探测器内的固件会对事件流进行快速分析并在集成的TFT屏上显示CI接口状态，另外，事件流都会被记录进微型SD卡中。这两个功能不需要硬件探测器跟PC连接。
QA和研发组件能够在即时分析中起平衡作用，在TFT屏上能够检测到CAM卡或者主机是否工作正常。嵌入式记录功能可保证在头端或实验室长时间无人值守状态下运行测试任务。
探测器也支持外部事件输入，如串行追踪或红外接收器，这些追踪功能能够结合在主要事件流中，并能精确定时。
内部状态显示以紧凑格式表现通信状态，用户不需要启动PC就可以快速浏览以确认一切是否正常

仿真软件
探测器除了监视总线外，还能模拟主机（Host）或CAM卡的行为。PC软件包括2个独立的堆栈分别模拟主机端和CAM卡端。
使用CAMeleon特性可以克隆目前存在的所有CAM卡。CIS、缓冲区大小、资源、定时等特性能够被记录保存并应用到仿真软件中，这样，在不需要大量CAM卡的情况下就可以测试主机的兼容性。
PC软件
CAM侦测仪软件从探测器中读入事件流，并把低阶追踪翻译成多阶视图。事件会以时间轴视图方式显示从寄存器级访问到经过翻译的APDU内容。软件同时保持内部状态的一个通用视图，如连接的缓冲区大小，或当前解扰程序的状态。
软件检测数据交换的合法性和定时有效性，定时检测涵盖的范围是：从设置和占用总线时间到资源超时。
直观的界面能让捕获的事件浏览起来变得很容易：通过鼠标或触摸屏点击就可以做到（兼容windows 7的多触点屏幕）。
CAM侦测仪软件是独立的可执行软件，不需要安装，其原始的数据存储格式是探测器产生的事件流。

扩展性
PC软件能够通过DLL插件来扩展其功能，侦测引擎（Spy Engine）能够扩展成翻译新资源、新APDU、新表描述符等，仿真引擎也能扩展成：实现新资源或实现已有资源的新行为。
四、CI+ 产品测试与认证服务
Digital TV Labs公司是一家英国公司，在欧洲DVB-T需求和验证、DVB-CI/CI+测试认证等方面居于领先地位的专业公司。他们的团队从2001年以来就已深入地涉足DVB-T领域，为飞利浦、东芝、日立、Broadcom、NXP、Trident等公司测试了70多个DVB-T平台。通过参加行业歇会、加强与广播公司的紧密联系以及不断分析欧洲各国的广播电视，他们拥有最新的欧洲DVB-T只是库。同时，Digital TV Labs是目前CI+组织指定的唯一的认证实验室。Digital TV Labs提供的专业服务包括：
1)DVB一致性测试产品
a. 覆盖24个欧洲国家
b. Evora iSuite DVB 测试环境
c. Evora H.263 AVC测试包（普通/高清）
d. 虚拟RF欧洲场地测试包
2)常年欧洲场地巡回测试
3)英国和台湾测试中心“Torture Room”测试服务
4)在线数字电视维基百科（市场报告）
5)泛欧DVB-T数字电视工具书
6)CI+官方测试认证中心

认证步骤：

1.OEM厂商从www.ci-plus.com网站下载CI+设备许可协议(DLA)，把签署的协议寄给CI+ LLP并付款；
2.LLP随后提供CI+详尽的说明书、CI+测试规范和测试信任书，外加测试证书；
3.OEM提交测试设备给Digital TV Labs公司，同时提交CI+注册申请设备照片、鲁棒性清单和采购单；
4.Digital TV Labs公司随后进行认证测试，并完成包括注册申请和确认递交文档的测试通过在内的认证阶段；
5.OEM厂商递交完备文档给CL+ LLP以注册；
6.LLP将会提供包括产品证书的生产信任书给OEM厂商。
Digital TV Labs公司同时还在布鲁塞尔测试中心提供可选的集群服务以便调试和优化。
Digital TV Labs公司官方网址：http://www.digitaltv-labs.com

五、CI + 预认证测试套件
CI + 先期测试工具
CI + 测试工具是一款Digital TV Labs 公司官方提供的CI + 先期整改测试工具，同时它也是一款适用于CI + 制订人对CI +接收器进行测试、纠错、验证的工具。 Digital TV Labs 公司目前将此测试工具作为CI + 官方认证测试的一部分。此工具包含：
* 2块CI + 条件接收模块【Conditional Access Modules (CAMs)】
* 使用指南（包含设备要求）
* 测试证书
* CI + 测试工具测试说明
* 测试结果电子表格
* 测试案例
* 测试码流
* CI + 浏览器测试套件
* CAM 软件升级套件及软件工具
* 可选择的 PC-Card 扩展器
* 可选择的年度软件及硬件支援，包含更新与升级服务
CI + 测试套件不仅能让用户完全掌控CI + 的整改资源，而且可以实现CI CAM的界面，视频，数据通路和关键安全特性的点对点测试。使用此工具，厂商可在开始官方认证前完成对CI +接收器的整改及验证，从而争取到最快的产品上市时间。

[FS:Page]

CI+ 浏览器测试套件
CI+ 浏览器测试套件最大化地降低了由CI+应用程序的互通性问题而产生的所需的整改。该测试套件涵盖了扩展至CI+的MHEG-5的全套测试。

可选产品
可选择的PC-Card扩展器可用于防止CI Plus工具受损，并具有硬件重置功能。同时提供排线接口用以PC-Card总线监测与调试。
我们同时为客户提供可供选择的年度支援服务。当出现可用的新测试及测试升级时，此项服务的用户可以接收到自动邮件提示，通过一个专用的FTP站点进行下载。

关于Digital TV Labs公司
Digital TV Labs为世界各地的数字电视接收器提供专业的一致性测试的产品和服务。我们是官方的CI Plus 认证机构。

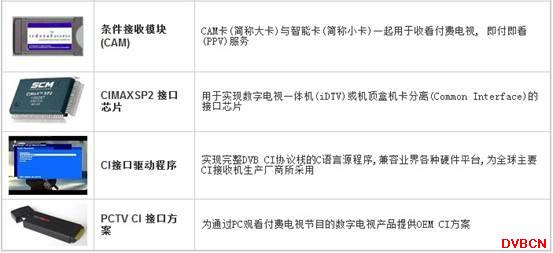

六、DVB-CI方案

七、CI+ 设计/生产 咨询服务
在DVB-CI+产品的设计和生产阶段，牵涉到一系列复杂的合同、过程。比如，CI Forum有一个实体CI+ LLP，他们委托德国的TC Trust Centre来管理及分发Private Key。每一台经过认证的CI+ 接收机都需要植入一个Key，在开发阶段用的是Test Key，在生产阶段用的是Production Key。那么，如何来获得这些Key？费用如何？合同条款中的权利和义务是什么？芯片用何种方式封装？布线需要注意哪些事情？接口方面需要注意什么？CI+要求严格，如何通过测试认证？等等问题，不一而足。一般来说，普通公司尤其是国内公司，对此根本不了解。
UC-Connect公司是一家注册在荷兰的公司，该公司在消费设备互通领域为广大客户提供咨询服务，尤其在数字电视、标准/规范和CI+领域。公司创始人Marnix Vlot先生在Philips TV公司有10多年的工作经历并担任数字电视部门主管。2007～2008年，他作为Philips公司的主要代表，从头到尾参与到创建CI+标准的工作中，在发起许可证制度和推进Philips CI+认证等工作过程中对诸如DVB-SSU, HD-Ready logo, E-Book和CI+等都作出了卓越贡献。
除了提供免费的CI+白皮书外，UC-Connect公司提供以下服务：

1、CI+介绍课程
CI+是对DVB-CI的成功扩展，它的系统性非常强，需要一大堆对其有系统性了解的工程师，尤其需要能更深入了解它的专家。该课程可以只选择部分内容选修。
价格：2500欧元（不含差旅费）
授课方式：8小时现场授课或者4次（每次2小时）网络授课
授课内容：
1)CI+基本原理；
2)CI+认证、SAC撤回或避免；
3)CI+系统级综合测试方法；
4)CI+浏览器，PVR, IP，MHP扩展。

2、CI+安全设计
一个简陋的CI+安全实现会导致把生产厂商和他们的客户置于CI+许可合同和有关国家法律纠纷之中，如禁令救济(成批产品交易)，损坏赔偿(高达5百万欧元)，设备召回(避免支付额外保险)和销售证书终止等，这些措施对通过CI+测试认证的产品尤其适用，这些责任和赔偿都是生产商必须面对的。
价格：2500欧元(主动咨询时间会列出)
服务内容：
1)安全功能清单和警告标记(基于客户产品特性的描述)；
2)CI+对硬件的要求；
3)研究客户的硬件解决方案(基础组件，PCB选项)，并提供CI+安全实现所必须的软硬件设计选项给客户；
4)跟客户的工程师们讨论上述情形并共同选出最好的选项(最多4个小时)；
5)同客户一起设计出一个CI+鲁棒性清单的初期版本(最多2个小时)。



3、CI＋安全程序
CI+许可证合同规定：如果发现了明显的问题，就要检查生产厂商设施。更严厉的惩罚包括：禁令救济(成批产品交易)，损坏赔偿(高达5百万欧元)，设备召回(避免支付额外保险)和销售证书终止等。生产厂商因此需要在他们的设计和生产中保证正确的安全实现。
价格：3500欧元(主动咨询时间会列出)
服务内容：
1)设计环境安全清单；
2)对安全清单的翻译和在客户环境中的实现提供说明或咨询服务(最多2小时)；
3)生产环境安全清单；
4)根据客户需求，提供安全程序模板并定制化；
5)安全架构建议或评价(最多4小时)。

4、CI+项目计划和测试
实现CI+需要跟外部组织进行非常复杂交流，同时，需要对多个测试阶段和重复测试进行细致的规划。产品尽快上市的强烈要求会导致非常戏剧性的局面：典型的粗制滥造的项目计划会导致产品上市时间至少拖延4个月。本服务能帮助客户更好地计划并高效率地通过所有认证和测试，最终占领广大市场。
价格：3000欧元(主动咨询时间会列出)
服务内容：
1)需要沟通的组织列表：CI+ LLP, TC认证中心，英国Digital TV Labs，还包括客户内部的准备步骤；
2)跟客户的项目经理和核心技术人员沟通(最多3个小时)；
3)确定(非标准)关键项目的解决方法；
4)提供需要在客户产品上进行的测试清单和其它需要准备工作列表，便于测试认证和进入市场；
5)再一次跟客户的项目经理和核心技术人员沟通(最多3个小时)；
6)确定可选测试方法以满足客户需求；
7)在所有流程中解决问题，包括联系欧洲客户等(最多8小时)。

5、CI+法律事务协调
CI+许可证合同是非常复杂的合同。本服务帮助客户评估合同文本，许可证义务和允许为其商业客户实现CI+的诸多权力。在此建议：客户的法务人员始终介入所有过程。如北电(Notel)的法律顾问在2008的合同起草中做出了卓越贡献。
价格：800欧元(主动咨询时间会列出)
服务内容：
1)高级合同评审(1小时)；
2)费用结构(半小时)；
3)负债和其它曝光事务处理(1个半小时)；
4)实现权利(1小时)。

6、特别咨询服务
如果需要协助的项目占用时间大大超越了上述服务标明的时间，那么客户[FS:Page]还可以选择本服务以达目的。
价格：950欧元/天(特定项目咨询价格可以协商)

八、DVB-CI方案

深圳市明日凯立科技有限公司提供CI+方面的整套服务，我司是以上提及的欧洲公司在亚洲区的代理及合作伙伴。目前，已经有些客户通过我司采用上述公司的方案。
