1 引言
随着我国信息事业的持续、快速发展,通信基础设施日臻完善,固定电话、移动电话用户总数接近两亿。 利用现有的个人通信终端,实现基于PLMN(陆基移动通信网)和PSTN(公用电话交换网)的电话远程控制系统,既可以节约投资,又便于推广。电话远程控制系统(ITRCS),以CCITT及我国标准共同规定的部分标准程控交换信令(DTMF双音多频信号,振铃信号,回铃音信号等)作为系统控制命令,以PLMN与PSTN通信网作为传输介质,使用户可以在远端利用固定电话或移动电话发送DTMF双音多频信号,实现对近端电器设备的远程控制。
2 电话远程控制系统的体系结构

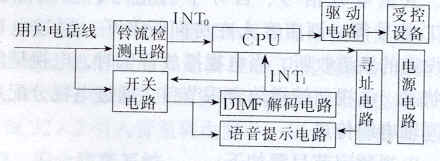

电话远程控制系统接收远端发送来的DTMF信号,并对其进行解码,解码后的信号再由中央处理单元采集处理;为了方便用户使用,系统设计了语音提示界面;电话远程控制系统一般工作在元人值守环境,所以应具有自动离线、上线、复位功能;为了符合智能化要求,系统采用80日作为中央处理器。同时,电话远程控制系统正常工作还需电源供电电路、驱动电路等辅助电路。智能电话远程控制系统的体系结构如图所示。
可以看出,系统主要由DTMF音频解码电路、语音提示电路、离线/上线/复位电路、中央处理单元、驱动电路、电源电路等组成。
3 各部分电路及工作原理
3.1 中央控制电路
中央控制电路的主要功能是接收铃流检测电路和DTMF解码电路的中断信号,发送对上线/离线/复位电路和受控设备的控制信号,对语音录放电路进行寻址操作,接收DTMF解码电路的四位二进制数据
3.2 DTMF音频解码电路
DTMF(Dual Tone Multi Frequency)双音多频信号解码电路是目前在按键电话(固定电话、移动电话)、程控交换机及无线通信设备中广泛应用的集成电路。它包括DTMF发送器与DTMF接受器,前者主要应用于按键电话作双音频信号发送器,发送一组双音多频信号,从而实现音频拨号。
电话远程控制系统采用MITEL公司生产的MT8870 DTMF接受器作为DTMF信号的解码核心器件。MT8870主要用于程控交换机、遥控、无线通信及通播系统,实现DTMF信号的分离滤波和译码功能,输出相应16种频率组合的四位并行二进制码。MT8870具有拨号音抑制和模拟信号输入可调功能,所以在设计MT8870 DTMF解码电路时,只需外加一些阻容元件即可。
远端用户发送的DTMF信号,经搞合电容的隔直流作用后,由MT8870接收并进行译码,输出的四位并行二进制数据直接与8051单片机的P0.0～P0.3连接,MT8870在DTMF信号码变换完成后,由CID端发送中断信号INT1,通知8051数据准备好。
3.3 语音提示电路
电话远程控制系统利用语音提示电路实现用户和系统的交流。语音提示电路预先存储若干段系统提示音,8051中央处理单元电路判断用户发送的DTMF信号后,对语音提示电路进行寻址,播放相应的提示音,从而向用户反馈信息提示下一步该如何操作。
本系统选用美国ISD公司的ISD2590单片语音录放集成电路作为语音提示电路的核心部分。ISD2590采用E2PROM存储器,信息可永久保存,零功能存储;它还采用了DA盯直接模拟量存储技术,因而能较好地保留语音信息中的有效成分,提高录放音的清晰度。ISD2590可以存储长达90s的语音,能够实现1～600段语音分段,每段录放音均有一个起始端,该起始端地址选择由A0～A9确定。ISD2590的外围电路也非常简单,只需少许阻容元件即可,并且它易与单片机接口,实现分段寻址功能。IS 3.4 系统上线／离线/复位电路
当DTMF信号解码电路及语音提示电路与用户电话线连通时,我们称系统处于上线(Odine)状态;反之,当DTMF信号解码电路及语音提示电路与用户电话线断开时,我们称系统处于离线(Offline)状态。只有在电话远程控制系统工作时,系统才应处于上线状态。这样做的目的是避免用户呼叫系统时的高压振铃信号(可达120VMS)及线路上其他高压噪声对DTMF信号解码电路及语音提示电路产生危害。上线/离线/复位功能的实现,也是由系统硬件电路和软件共同实现的。
