黑龙江电视台 朱红
电视播出系统是电视台内、外信号的汇集中枢，担负着向外界发送电视节目的首要任务，那么系统设备的稳定、图像质量的效果都直接影响受众的收视效果。所以安全优质播出是播出部门的首要工作。
黑龙江电视台网络硬盘自动播出系统于2004年11月投入使用，由视频服务器、上载工作站、播出工作站、预监工作站和数据库服务器等子系统组成。系统主要以MediaStream视频服务器为核心, 完全采用网络化控制和管理，目前标清拥有八个频道，其中7个频道的节目全天24小时不间断的硬盘播出。那么本台在系统的安全可靠性和电视节目播出质量做了以下保障：
一、播出系统的安全策略
- 系统冗余备份：
本台系统设计为7+1频道全硬盘播出模式，其中第八套系统是七个系统的备份，平时备份系统和卫星频道并行运行，遇到重大转播时此系统和进行转播的频道并行运行，保证播出安全。可以进行各种设备和软件系统的测试，当主用系统进行技术改造或大规模检修期间，备份系统可以非常方便地通过切换完成对任何一个频道的备份。
- 硬盘系统网络架构
采用上载与播出分离的方式，上载端由四台MediaStream900SI服务器组成，其中一台放在广告部，用于广告节目的上载和回看并采用光纤网的传递方式，将广告素材迁移到播出服务器，传送速度可以达到200Mbps，即20倍速，完全保证了素材的及时传送。另三台MediaStream900SI服务器节点与四台PALLADIUM 1000磁盘阵列，两台FSC文件管理服务器，两台VLAN,两台CP1000NSJI 及两台8口光纤交换机设备构成了Pinnacle先进的高可靠性SAN存储系统。硬盘总容量为7200G，可以存储素材1280小时。播出部分采用1:1的双机热备份，即由主、备两台独立MediaStream900SI服务器构成。每台服务器的硬盘单元分别配备三台PALLADIUM 1000磁盘阵列，硬盘总容量为3600G,可以存储素材720小时。

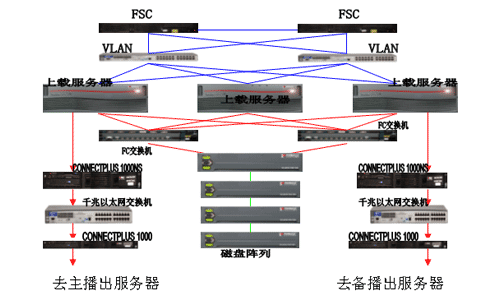

上载SAN结构图

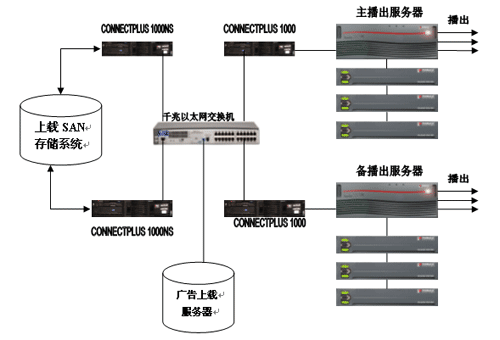

硬盘播出服务器结构图采用这种分离模式，大大方便了维护工作的实施，并对每个集群可分别进行维护，不会影响正常的播出。
- 电源保障
为保证不中断供电，播出机房由变电所供两路电，一路是市电，一路是UPS电源。系统中的双电源设备主路接UPS，备路接市电。单电源设备只接UPS，这样UPS电源在正常市电下处于对蓄电池充电状态，一旦外电中断，UPS能立即对播出设备供电。这样技术人员就能有充足的时间将系统的供电倒向备份电路。相对于播出设备，辅助设备的供电不需要不间断电源，只要保证供电电压稳定可靠就行，因此对辅助设备的供电通过稳压电源直接连接到外部供电线路上。
- 应急系统
（1）在每个频道的系统中引入LEITCH 16*4切换器的一路输出作为应急系统的主要设备，将录像机、播出硬盘、LOOP、演播室、主控等信号接入应急切换器上，在播出硬盘或切换台出现异常并发生瘫痪时，可直接从应急切换器手动播出，这样可以为正常的播出工作和技术人员及时排除故障提供宝贵的时间。
（2）硬盘播出系统在日常情况下使用播出服务器播出，但有极特殊情况需要使用磁带播出，如无法及时上载到播出服务器的节目，只能使用磁带播出，如果出现两个或两个以上相邻的节目需要磁带播出的话，必须至少使用两台放像机才能实现零帧切换播出，为安全考虑，我台硬盘系统中引入三台录放机，一台应急，其它两台日常上载，应急时通过422倒换开关倒换，来保障特殊情况下的应急使用。
- 同步系统
采用两台主备同步机和一台自动倒换器作为核心，主备同步机受主控分配的同步信号对整个系统的设备进行锁定。同步机为本次系统提供的有效信号BLACK BURST(主要用于标清模拟同步)，SDI TEST（主要用于标清的测试信号，带嵌入音频的信号），它们可分别调整输出延时量，其第一路标清模拟同步输出经分配后用于播出服务器、切换台、字幕机、台标机、示波器、LEITCH机箱等设备。第二路标清模拟同步输出经分配后用于应急切换器、键控器等设备，如果主同步机异常，自动倒换器将自动把同步信号倒换到备同步机上，使系统设备还处于同步锁定状态。
- 监测系统
（1）对播出信号的实时监测
系统中，除了对各类设备工作状态的监测外，还对各个环节的视音频信号进行监测。本台是将各频道SDI末级输出主备信号送到本频道的技监切换器，通过泰克wvr611A波形多功能检测仪对各项指标在线检测，同时还采用博汇科技RemoteAres多画面实时监播报警系统，对频道的切换台PGM模拟输出信号进行实时监控，对视音频丢失、静帧、黑场、彩场、彩条、音量过高或过低等异常情况进行语音播报。有效地提高了安全播出质量。
（2）播出设备及播出网络状态的监测
对于一个庞大的播出系统，要想及时掌握其中每一个设备的状态，就要建立一个全面的网管系统。目前本台采用冠华公司开发的综合监控网络系统，对具有监控接口和协议的硬件设备进行网络连接，使服务器、切换台、视分等设备，通过监控网可以很方便地发现系统内，存在的问题，及时检查报警信息所对应的硬件问题，从而帮助操作人员快速进行故障定位、应急处理。
- 技审系统
目前播出还是采用人工主观上对素材检测方式
（1）素材关联前审看
主要对播出串联单的关联素材进行人工技审。对上载后的素材及由媒资迁移到上载服务器的素材，在关联前要对头、尾、中间进行人工检测，检查是否有黑场、彩条、杂画面、丢帧传输错误等问题的出现，及时处理，确保素材的播出质量。
（2）素材播前审看
主要在备播服务器上，用方正Autopreview自动审看软件，加载相
应频道节目单，并对其进行逐条TAKE审看头尾各5秒。检查播出素材在传输过程中有无异常，然后通过上载软件审看素材是否与节目日报表相符，确保所有待播素材播出质量。
二、播出系统的值机维护管理
- 日常值机管理
安全播出对值机技术人员的基本要求是不停播、不间断，熟练掌握值机的管理规章制度，严格执行应急预案，具有应急处理能力。因此我们制定了一套比较健全的管理规定及工作流程，如：安全制度、值机制度、交接班制度、重要播出保证制度、检修测试制度、技术资料图纸保管和仪器管理制度、业务培训[FS:Page]制度、奖惩制度、重大事故报告制度等。
- 播出系统故障的应急处理
处理临时发生故障的原则应该是，值班员第一时间发现，立即采取措施，尽可能缩短黑屏时间，以活动画面垫播，以最佳方案处理，避免连锁事故。因此对值机技术员应急操作的处理原则是“首先恢复播出，然后判断处理故障，最后回复自动播出”。通过硬盘播出系统的运行情况，常见故障按照节目源分类为：服务器硬盘播出信号，直播类线路信号。这两种故障快速应急处理：

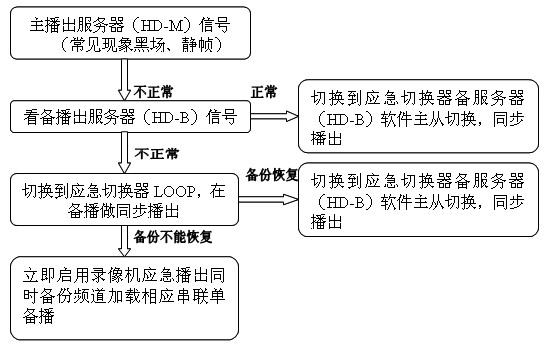

（1）服务器硬盘播出信号：

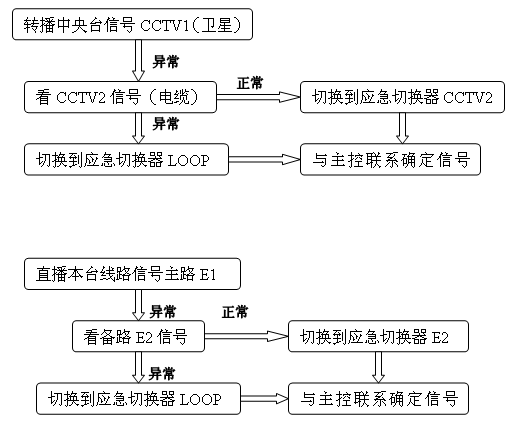

（2）直播类线路信号：
- 播出系统的日常维护工作
电视系统的技术维护工作是为安全播出服务的，认真进行技术维护是做好安全播出工作的基本保证。播出技术人员定期对播出系统设备状态
进行全面检查，确保关键部位的设备器件稳定可靠做到了维护工作的制度化、专业化。如我们定期对播出系统进行检修，定期对设备的技术指标进行监测，保证系统指标规范，同时保证所有的设备运行状态良好，应急备份设备热运行，随时可以启动以应付突发的情况。
对系统重要设备环节有专人负责，个个环节的负责人举行定期的交流总结，保证所有人对所有设备都有很好的掌握。重要环节包括：系统通道部分、卫星压缩部分、服务器部分、切换台部分、应急系统部分、对外传输部分。设备检修完毕后要做好设备恢复工作，要严格进行测试，保证所有项目和功能都测试运行正常。
三、结束语
先进的系统不是所有先进技术的全面应用和新式设备的堆砌叠加，也不能指望某种先进技术或设备去解决所有的问题，构建安全可靠的硬件系统平台，只是实现了安全播出的一小步，再先进的设备也需要人来操作。
总之，电视播出不是单纯的技术工作，而是涉及到方方面面的系统工程，考虑播出工作不能仅仅考虑技术因素，有时也许“非技术”因素的影响要更大些。我们在强调提高工作效率同时，还要重视人员的管理，千万不能忽视了人的因素。对于播出来说，只有“不间断”，才能谈效益，谈安全。必须做到不间断熟悉掌握系统构成，不间断维护设备、熟练操作流程，不间断学习、摸索，总结经验，才能保持良好的人机关系，进入最佳境界，对各种突发事件能够迅速应对，确保安全优质播出。
