•运营商要在现有的光纤中挤进100 Gbps的流量，而这些光纤原设计用于10 Gbps甚至2.5 Gbps光链路。
•DWDM（密集波分复用）系统不能使用100 Gbps数据流，因为有邻道串扰问题。
•QPSK（正交相移键控）信号要比NRZ（不归零）信号对噪声和非线性相位失真更加敏感。
对更庞大数据流量的需求似乎永无止境，并且其加速度远超出很多人的预期，因而造成了光纤网络上的瓶颈。各家公司正在推介的100 Gbps的数字传输应能缓解一下这类瓶颈。一年前，围绕100 Gbps链路的大多数工作开始在短距离上采用10个10 Gbps的通道（lane）。自那以后，Verizon公司部署了第一个长距离100 Gbps链路，它采用了四个25 Gbps 通道（参考文献1）。伴随它而来的是光通信中以前从未使用过的复杂调制。
新的调制方法必须能处理长距离传输。短距离通信即所谓的园区与本地城域网中的客户端，它们不需要复杂的调制，因为距离很短，足以容纳较高的速度（图1）。对客户端，当距离远至40 km时，100 Gbps链路可以使用四个25 Gb

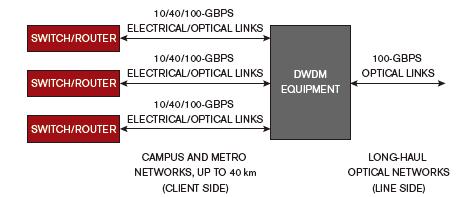

图1，运营商用一个数据链路的线路端作城际间的长距离传输。客户端传输则用于连接园区和本地城市地区。
长距离传输的情况就完全不同了，每家服务供应商网络的“线路端”都需要传输数百公里的距离。为了补偿增加的通道而加光纤，成本太高昂了。Tektronix公司产品工程师Pavel Zivny说：“运营商要在现有的光纤中挤进100 Gbps的流量，其中很多原来设计用于10 Gbps，有些甚至是为2.5 Gbps光纤链路而设计的。”
要简单地将一个100 Gbps NRZ（不归零）流硬塞入现有光纤，显然是不现实的。当前的DWDM（密集波分复用）光纤采用各信道之间50 GHz的间隔。尽管对采用NRZ调制的10 Gbps数据流，这个信道间隔足够用了，但对100 Gbps NRZ流则太窄。LeCroy公司业务发展经理Mike Schnecker认为：“你不能直接将100 Gbps流加在载波上。”原因是：对一个100 Gbps NRZ信号，每一比特的宽度只有10 ps。
Anritsu公司的光产品专员Hiroshi Goto则称：“由于邻道的串扰问题，DWDM系统中不能使用100 Gbps数据流。PMD（极化模式色散）和CD（色散）阻止了这种情况。有太多的失真。脉冲失真与重叠。”
为解决这个问题，OIF（光互连论坛）建议采用复杂调制，从而能以现有光纤，在每秒每赫兹内装入更多比特。OIF提议采用QPSK（正交相移键控）和双极化，在一个单波长上实现100 Gbps流量。QPSK常见于数字RF通信，但对光纤通信是新鲜东西。
一个100 Gbps链路包含了两个极化——TE（横电）与TM（横磁）的两个50 Gbps流，它们在两个正交的极化平面上传输。每个50 Gbps流都包含25G符号/秒。QPSK调制可将2个比特封装在一个符号内。由于QPSK信号是以两个极化面传输，因此它可以叫做DP-QPSK（双极化QPSK），或叫PM-QPSK（极化模式QPSK）；两个词语都经常使用，可以互换。本文在指双极化时使用DP-QPSK，而单极化时用QPSK。
复杂调制
图2表示了调制过程。单个100 Gbps码流被分成TE与TM极化。这一步骤产生出相同频率的两个载波。然后，每个载波去做I/Q（同相/正交）调制，得到两个25G符号/秒的流。总计为100 Gbps，但实际的数据速率略高些（见附文1《一个G里有什么》）。图2中的极性分离器出现在QPSK调制器以前。有些收发器设计可能会先放I/Q调制器，然后再将调制后的信号分离为两个极性。

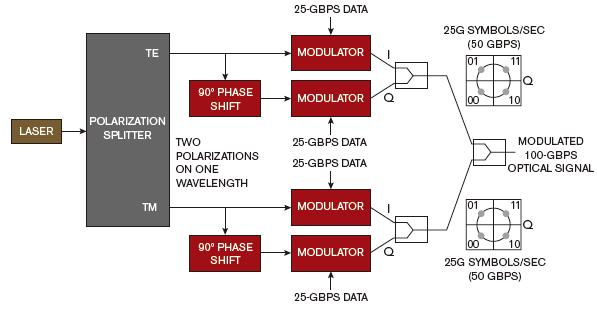

图2，一个100 Gbps的发送机将一束激光分离成两个极化面，然后将四个25 Gbps数据流调制在一根单波长光纤上。
QPSK调制是响应进入的码对（00、01、10、11），对光载波作移相，在每个符号放2 个比特。每个符号代表2比特。接收器将每个符号解调为2个比特，获得一个50 Gbps的数字数据流。另外，比特要在调制前做预编码，调制后作解码（参考文献3）。然后，接收器对进入的DP-QPSK信号作解调和解码，产生四个25 Gbps的电信号。
QPSK信号中每符号承载的比特数是NRZ信号的两倍。因此，当两种调制所产生的信号通过光纤时，其降级程度也有区别。EXFO Sweden总监Peter Andrekson解释说，QPSK信号较NRZ信号对噪声和非线性相位失真更加敏感。他说：“由于对噪声的敏感度较高，QPSK调制信号需要的功率高于NRZ信号。”
不过，QPSK信号也有一个较NRZ信号的重要优势。即在相同码率下，它们对于来自色散和群延时的误码不太敏感。这是因为100 Gbps数据的一个UI（单位间隔）宽度为10 ps。由于线路传输采用的是四个25 Gbps 通道，因此每个符号宽度为40 ps，它有较低的带宽。
一个25G符号/秒流的40 ps宽符号比较短，需要的带宽高于一个10 Gbps、100 ps宽的NRZ信号。因此，25G符号/秒信号要比10 Gbps NRZ信号对色散的误差更加敏感，但对降级的敏感度小于100 Gbps NRZ信号。Andrekson解释说：“在一个确定码率下，复杂性和SNR（信噪比）以及色散容限和硬件带宽之间存在着一个折中。”
DP-QPSK技术如此之新，现在还没有用于线路端的收发器模块。Finisar公司高级技术师Chris Cole解释说，

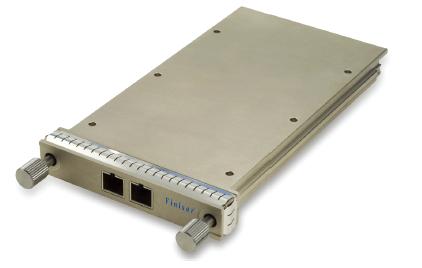

图3，用于客户端传输的光收发器是基于针对一个线路卡尺寸以及电气连接的CFP多源协议（Finisar公司提供）。
