【关键词】文稿办公非线性编辑一体化网络P2GPIGPO
2009年年初，湖南省广播电视局下文要求各地州市在今年必须实现新闻直播，我局技术部门围绕这一工作目标，广泛的进行了系统方案设计和设备选型。同年5月，我们依据设计方案完成系统搭建并成功应用。
一.以往传统新闻直播形式探讨
以往传统新闻直播形式中，新闻条目的播放多采用传统磁带录像机或硬盘播出服务器，直播过程中一般需要四个人完成：
这种直播形式中，设备完全人工手动控制，各岗位间人为协调，我们觉得系统存在如下弊端：
1.参与直播的人员较多。
2.系统主要以手动控制，需互相配合，容易出差错。
3.新闻条目间搜索和切换速度慢。
二.我局新闻直播方案的特点
自从IT化P2系列摄像机问世后，我局紧跟技术发展的潮流，有计划地逐步淘汰传统的磁带摄录设备，新购置的摄录设备全是P2系列，目前，我局的主频道—新闻综合频道新闻部已全部装备P2设备，并且为配合P2设备的使用，我们采购的非线性编辑系统及非线性编辑网络均支持P2。在近年来对P2设备的使用中，我们深深地体会到：IT化的P2设备应用的高效性和安全性，于是我们针对P2设备自行设计搭建了新闻直播的非线性编辑制作网络及新闻直播自动化演播室系统，整个系统具有如下优点：
1.结合IT与传统设备的优势构建，制作方便快捷，直播安全系数高。
2.系统高度自动化，在设备正常的情况下，仅导播一人就可完成整个新闻直播工作。
3.采用P2录像机作为主放像通道，操作方便，故障率低。
4.采用提示音，使导播能脱离稿件及导播单，按语音提示切换。
下面就我局新闻直播系统涉及的新闻制作网络及演播室直播导控系统进行探讨。
三.适用P2制作流程的全新概念新闻制作网——文稿办公非线性编辑一体化网络

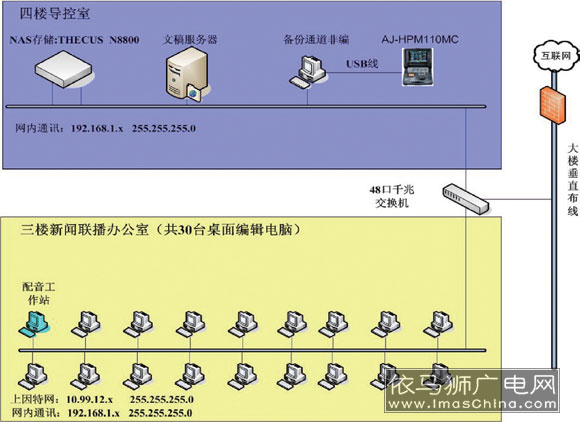

我们针对P2设备的特点及新闻类节目的制作要求，自行设计搭建了集文稿办公非线性编辑为一体的非线性编辑网络，网络拓扑图如下：
网络中设在办公楼三楼的常德新闻联播办公室中的桌面编辑电脑通过对同一千兆网卡绑定双IP地址实现对网络高安全区(NAS存储、文稿数据库服务器)和因特网的访问。所有桌面编辑电脑不仅可以撰写新闻文稿编辑节目，还可自由上网，随意从网上下载资料和素材用于节目编辑制作，并可以自由使用U盘和移动硬盘交换节目和素材。应用该系统进行新闻制作的流程如下：
记者完成新闻采访回来后，首先将P2摄像机通过USB接口与桌面编辑电脑主机相连，将P2卡上的素材上载到电脑中，然后根据采访内容在文稿软件中完成新闻文字稿撰写并提交给责任编辑审校，责任编辑校改审核通过后将文字稿打印交播音员配音，播音员配音后将已配好的音频文件存入NAS存储的“配音”文件夹中，记者在桌面编辑电脑上应用相应的配音文件和先前上载的视频素材编辑新闻稿，编辑完成后，将编辑好的节目时间线优化工程到本机硬盘的以稿件标题命名的文件夹中，然后将该文件夹复制到NAS存储的“记者送审”文件夹中，主任编辑直接在NAS存储的“记者送审”文件夹中对记者送审的节目进行审核，未通过审核的节目要求记者进行相应修改后再送审，通过审核的节目将其另存到NAS存储的“成稿”文件夹中，并通知编辑，编辑将审核通过的新闻稿节目以P2格式存入到NAS存储的指定“直播”文件夹中。新闻直播前，责任编辑在文稿编辑系统中编排制作新闻导播单，并将其打印交给导播，将文件复制到U盘中交给新闻节目主持人拷贝到口播提词器中，编辑将NAS存储中存放当天新闻稿的“直播”文件夹中的“contents”文件夹复制到新闻演播室主放像P2录像机的P2卡中，并在P2录像机上按新闻条目播出的顺序编排好播出表（PLAYLIST）,完成直播前的准备工作。
特别值得提出，为了使新闻导播能脱离稿件完成导播，编辑对每条已审稿件进行打包合成输出P2格式前，将每条新闻稿的结尾处多留两秒钟的画面并在新闻稿结尾处时间线的三声道(我们规定一二声道为同期声和解说词)上添加“五、四、三、二、一”的提示音，新闻直播时，导播可以不用查看导播单，只要听到提示音播放完毕便可切换画面。
该集文稿办公非线性编辑为一体的非线性编辑网络虽然在视频素材共享上有所欠缺，但是其很多优势是集中共享式非线性编辑制作网所无法比拟的：
1.安全性，整个网络结构是松散的，没有统一的素材及节目管理数据库也没有统一的素材资料存储，不存在“要害”故障点，因而不会出现全网瘫痪导致影响节目安全制播的故障。且同一节目在编辑制作的本机和NAS存储中同时保存，互为备份，安全性很高。
2.开放性，每台桌面编辑系统均可上网，可充分利用网络资源制作节目、向上级媒体上稿、交换节目。
3.高效性，可在一台桌面编辑电脑上完成文稿撰写、资料查询、节目制作。
四.演播室直播导控系统介绍
针对我们应用的需要，我们广泛的对比了各种设备的性能参数及性价比，边设计方案边筛选系统构成的核心设备：视频特技切换台、调音台、P2编辑录像机。设备最终选型为：
1.视频特技切换台我们选择FOR.AVPS-7151.5级视频切换台。
2.调音台我们选择YAMAHADM1000数字调音台。
3.P2编辑录像机我们选择松下AJ-HPM110MC编辑录像机。

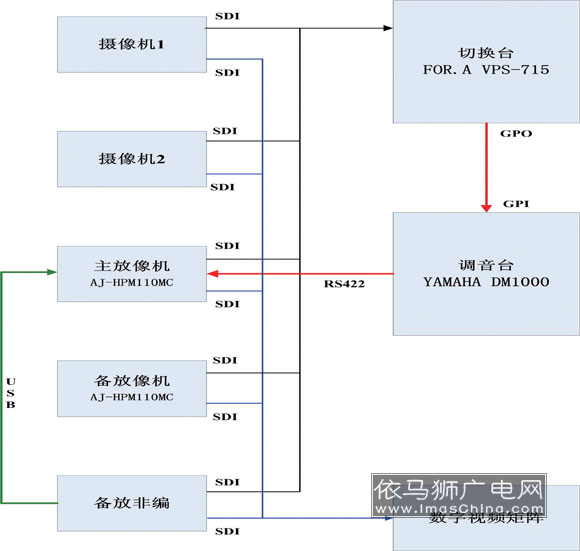

利用上述核心设备，我们设计搭建了演播室直播系统，其核心部分原理框图如下：
其中系统能够实现新闻直播自动化的核心设备连接如图红线标注，自动化实现过程为：通过切换台的切换动作触发相应的GPO，调音台对应GPI接收到信号后，触发相应动作并触发调音台对应GPO，此信号在调音台内经过我们设计的电路转化后，通过RS422接口输出录像机控制信号，遥控录像机执行相应操作。整个项目的关键技术在于：

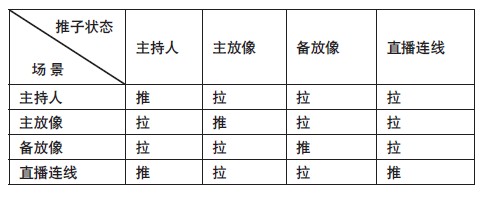

1.调音台的设置，能够接收GPI触发动作并发出GPO。DM1000调音台有4个GPI输入可设置为对应4个直播场景调用：主持人、主放像、备放像、直播连线这四种直播中可能出现的形式。场景所对应的调音台音频推子状态如下表：
当调音台接收到GPI信号触发对应场景调用时，相应音频推子的动作触发调音台发出对应GPO信号。
2.调音台的内部电路改造，能够将调音台触发出的GPO信号转换为RS422遥控信号。DM1000调音台有十二个轻触式开关用户自定义键（USERDEFINED），用户可以根据使用需要为其指定功能，我们设定部分键为对录像机的功能遥控键，设置了放（PLAY）、暂停（STILL）、快进（FF）、倒带（REW）。当调音台发出相应GPO信号，使我们加装的对应继电器吸合，使对应的功能键轻触式开关导通并通过RS422口发出录像机遥控指令。具体实现电路图如下：

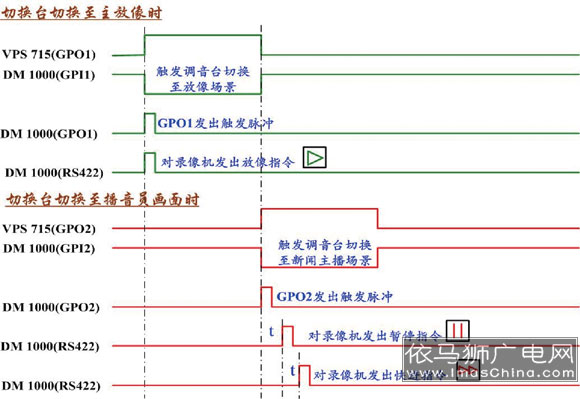

新闻直播时，导播将节目画面切换到新闻主放像时，系统自动实现：调音台将控制主持人的音频推子自动拉下，同时将主放像的放音通道推子自动推起，主放像机执行放像操作。导播将主持人画面切到节目输出时，系统自动实现：调音台将控制主播的音频推子自动推起，同时将主放像的放音通道推子自动拉下，主放像机自动停留到下一条新闻稿件的起始画面。系统工作地时序图如下：
我局的新闻直播系统于2009年6月建成并投入使用，系统的易用和稳定性得到了设备使用部门的高度认可和称赞，同年7月，由松下公司的资助，我局组织召开了技术交流会，来自省内及外省周边十几家电视台的广电工程技术人员对我局的新闻直播系统进行了鉴定及经验交流，我局的新闻直播系统得到了与会者的一致好评。
作者：白钒 常德市广播电视局
