【关键词】电源保障方案设计微控电源实施电视发射机
一.前言
我台是高山艰苦台站，位于甘肃省中部，现转播中央电视一套、七套电视节目，省台文化影视频道电视节目，定西市综合频道电视节目；中央广播电台调频广播，甘肃经济台黄河之声，乡村之音广播节目，同时承担甘肃文化影视、甘肃卫视、定西市新闻回传至兰州首台的微波传输任务。定西市广播电视台电视机房经过改造交付使用后，新的发射设备将搬入新址。新机房必须要保证广播电视发射安全、稳定、可靠运行，必须保证机房各发射系统的运行技术指标。保证各发射系统技术功能满足设计要求，保证满足将来一定时期的需求，保证为工作人员提供便捷、舒适的操作环境。现将我台电视机房的设计方案简介如下：
二.机房各功能区的平面分布
按照电视机房的需要，机房有以下几个功能区：1.配电室；2.风机房；3.值班室；4.库房区；5.其它设备区；6.发射机设备区。根据机房实际建筑状况，设计各功能区位置分布。
三.区域功能介绍
1.配电室：电源设备安置区，主要有低压电源配电柜、安定区低压电源配电柜。
2.值班区：机房值班岗位坐席所有区域，24小时不间断值班。该区域有控制台、显示屏、监控系统微机、打印设备、广播监听设备、卫星接收设备、音频幅度监测设备、视音频切换设备。
3.设备区：机房广播电视发射设备安置区，主要有中央一台3KW电视发射机、中央七台3KW电视发射机、甘肃文化频道1KW电视发射机、定西综合频道1KW电视发射机，中广一台1KW广播发射机、定西市台1KW广播发射机，3KW空调设备、甘肃电台-乡村之音300W广播、甘肃电台-黄河之声300W广播；安定区公安局40W对讲系统、定西市交警大队40W对讲系统、定西市消防队40W对讲系统。微控电源等设备。
四.机房设备区的具体构成
电视机房由各广播电视发射设备和保障各广播电视发射设备正常运行的各支撑保障系统构成。
主要系统有：1.微机控制广电专用SBW(S)-GB-20型稳压器电源保障系统、各天馈线系统、地线系统、配电网络系统、3KW全固态电视发射机系统、1KW全固态电视发射机系统、1KW全固态广播发射机系统及信号安全监控系统等组成。
五.值班区功能配置

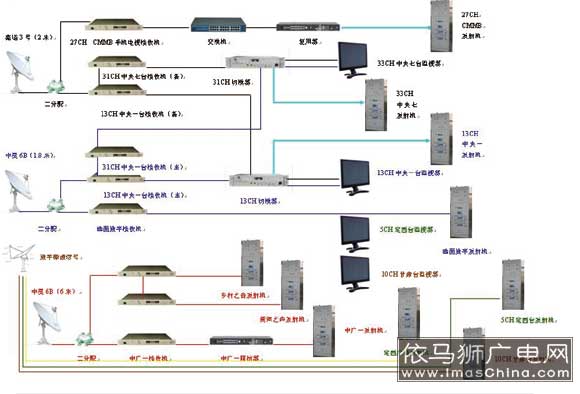

值班区主要设施有：位于正中偏东的多功能操作台及相关监控、监听卫星接收及办公设备组成。具体监控接收等设备连接示意见图2所示。
图2
六.支撑机房运行的保障系统
1.电源、配电网络与接地系统
电源系统由总低压配电系统、各设备微控电源系统等组成。
各区域用电设备分布及负荷见表1所示。
2.机房空调
电视机房夏季温度控制在20℃以下，冬季控制在18℃左右。利用机房上方三个换气设备结合空调在夏季控制温度。
3.信号安全监控系统及电源控制系统
随着节目数量的增多，传统的值班监看方式只能通过电视画面发现某一频道是否播出，而不可能发现各频道质量问题。发射机各类参数通过监控系统可以非常方便的进行数据处理和打印，而电源控制系统非常直观地显示输入输出电压、电流并且能够实时控制开关。
具体见图3。
七.设备安装具体要求
1.广播电视发射机
（1）发射机底座于地面安装牢固；（2）输入输出电缆进行固定；（3）电源线的功率的发射机的电源功耗要相匹配；（4）走线美观、整洁、规范。
2.天馈线系统
图3电视转播部广播电视监控系统通讯线路连接示意图
（1）缝隙天线要安装牢固可靠并对电缆头做密封处理；（2）馈线与铁塔用钢卡固定牢固。
3.信号源和监听监看系统
（1）卫星接收天线与水泥底座要固定牢固，高频头输出接口电缆头做密封处理；（2）监控桌底座于地面安装牢固；（3）电视接收监视器、4路音频切换器、自动监测仪、监听控制系统等要安装在监控桌面板上部19”标准架上。
4.供电系统：
（1）10KVA高压变压器架设要安全牢固、规范；（2）低压供电电线和电缆要用线卡和扎线固定，并且走线美观、整洁、规范。
5.仪器和机房制冷：
（1）电视综合测量仪、扫频仪（带测试电缆、转测头、标阻等）和电视场强测试仪要有专人保管；（2）分体立柜空调室外单元要安装牢固可靠。
八.搬迁方案具体实施
电视机房部分设备使用新采购的设备，首先完成电源、接地、天馈线及各类保障系统等基础性工作完成后，将旧设备安装到位，等采购的新设备到位后安装并进行测试。测试的主要内容是各天馈线的驻波比、稳压电源输出值、电源负载能力测试等。
1.主要工作是拆除旧机房的设备，将天馈线移至新机房，完成新机房地线系统包括电源接地、机壳接地、高频接地（机房接地电阻小于1欧姆）其它接地小于4欧姆。将旧设备安装到新机房，改造低压开关机柜，对低压开关柜中,已损坏和老化严重的器件进行更换,增加新增设备配套的优质合格的空气开关,更换损坏和老化的低压供电线路，更新10KV高压变压器。测试旧设备天馈线的的驻波比。对天线铁塔地基进行防水处理，对全塔螺丝进行坚固、更换锈蚀变形严重的部件，用除锈剂除锈、喷防护底漆和防护漆。
2.将采购的四套新发射机及微控电源安装到位，天馈线与新设备连接，安装值班室多功能控制台及相关卫星接收、监听、监控设备。
3.所有设备安装到位后，首先进行单个设备的测试，所有单个设备测试完毕后进行整体设备综合测试。进行一段时间的试运行，其间进行设备播出质量分析。
九.总结
本次搬迁工作历时一个月时间，由于有了充分的前期准备工作，对搬迁方案进行了分步细化，对搬迁中的每一个环节和可能出现的问题都进行了充分的分析和准备，实现了预期目标，受到省局验收部门的肯定。B&P
参考文献
1.电子文献广播电视设备技术资料［J/OL］，发射机，2008-09-6，http://www.bjiuh.com.cn//20086.htm
作者：张黎晨 甘肃省定西市广播电视台
