NGB的基本需求

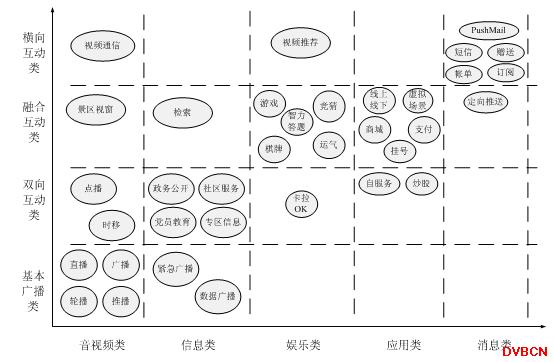

NGB的目标:
广电总局科技司王效杰司长:
模拟改数字
全国一张网
进行双向化改造

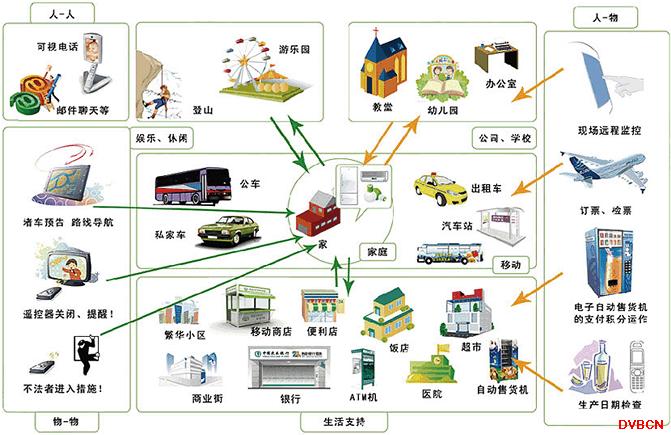

让电视变为信息终端
应用 数量 速度 合计 SD TV (MPEG-2) 2 3.5 Mbps 7Mbps HD TV (H264) 1 8Mbps 8Mbps IP 数据 2 1 Mbps 2Mbps IP 电话 4 0.12Mbps 0.48Mbps 语音 4 0.2Mbps 0.8Mbps 合计 ~19Mbps
延迟与抖动的需求:

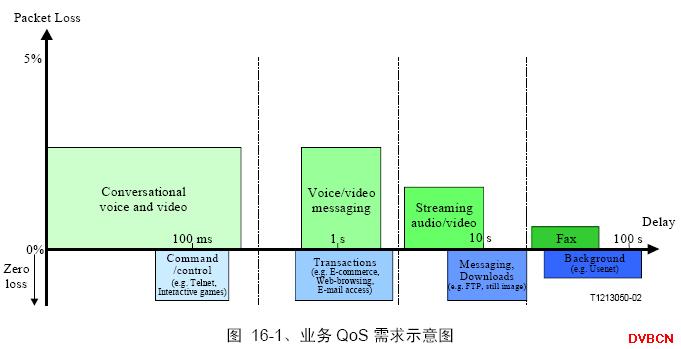

研究表明用户的需求是:
100ms 对用户来说可以接受,但感觉上是不实时的
1 second = 延迟太大,感觉上有终端现象
10 seconds = 无法忍受,感觉上一位线路掉线了
Voice over IP 经验表明最大250ms 延迟
建议的延迟最大 50ms (平均20ms)
最大峰值抖动 40ms (TS102 034)
基本以太网功能性需求:
序号 |
功能 |
局端 |
终端 |
备注 |
1 |
MAC地址学习 |
支持动态学习 大于64个/秒 |
支持动态学习 大于16个/秒 |
对于四口终端和双口终端 |
2 |
MAC地址表 |
大于1024个 |
大于16个 |
最大并发数为62,MAC协议为TDD/TDMA |
3 |
MAC地址过滤 |
64个 |
16个 |
限制MAC地址数量 |
5 |
环路检测 |
支持 |
|
|
6 |
广播风暴抑制 |
支持 |
|
|
7 |
EOC终端之间的二层隔离,隔离支持开/关状态 |
支持 |
|
|
8 |
端口隔离 |
支持 |
|
|
9 |
QinQ |
支持 |
支持 |
|
如何满足对带宽的需求
按照光纤到楼,每个光节点覆盖50户为模型进行测算:
该应用场景中,从有线分前端机房到居民楼之间的网络完全是无源的PON光链路,在楼内则继续使用原有的电缆分配网络。

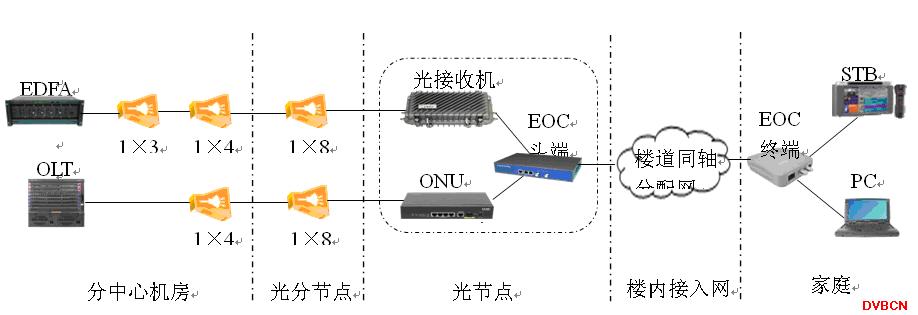

以上述场景为例,在50户场景的组网中,需要用到汇聚路由器,OLT,ONU/缆桥交换机,缆桥MODEM。这些设备的部署关系如下:
以一个汇聚路由器可以覆盖6万用户计算,即需要60000个缆桥MODEM;
每个ONU/缆桥交换机设备带50个缆桥MODEM,即需要1200个ONU/缆桥交换机;
每个OLT有16个PON光口,每个PON光口接1个ONU/缆桥交换机,即需要75个OLT;
每个汇聚路由器带75个OLT。
按照每个ONU的传输速率为1G计算,50户,每户的传输速率为20M。
第一阶段:每个PON口32分光。
设备 |
数量 |
说明 |
PON口 |
38 |
每个PON口32分光。 |
ONU |
1200 |
每个ONU为31.25Mbps。 |
EOC局端 |
1200 |
如果是10Mbps到户,可以满足3户,入户率为6%。如果并发率为50%,则入户率可以达到12%。 |
EOC终端 |
|
|
第二阶段:每个PON口16分光。
设备 |
数量 |
说明 |
PON口 |
75 |
每个PON口16分光。 |
ONU |
1200 |
每个ONU为62.5Mbps。 |
EOC局端 |
1200X3 |
如果是10Mbps到户,可以满足6户,入户率为12%。如果并发率为50%,则入户率可以达到24%。 |
EOC终端 |
|
|
第三阶段:每个PON口4分光。
设备 |
数量 |
说明 |
PON口 |
300 |
每个PON口4分光。 |
ONU |
1200 |
每个ONU为250Mbps。 |
EOC局端 |
1200X3(100Mbps局端) |
如果是10Mbps到户,可以满足25户,入户率为50%。如果并发率为50%,则入户率可以达到100%。 |
EOC终端 |
|
|
第四阶段:每个PON口2分光。
设备 |
数量 |
说明 |
PON口 |
600 |
每个PON口2分光。 |
ONU |
1200 |
每个ONU为500Mbps。 |
EOC局端 |
1200X5(100Mbps局端)或 1200X2(400Mbps局端) |
如果是10Mbps到户,可以满足50户,入户率为100%。如果并发率为50%,则每户的传输速率为20Mbps,入户率可以达到100%。 |
EOC终端 |
|
|
第五阶段:每个PON口不分光。
设备 数量 说明 PON口 1200 每个PON口不分光。 ONU 1200 每个ONU为1000Mbps。 EOC局端 1200X3(400Mbps局端) 如果是20Mbps到户,可以满足50户,入户率为100%。如果并发率为50%,则每户的传输速率为40Mbps,入户率可以达到100%。如果并发率为50%,则每户的传输速率为80Mbps,入户率可以达到50%。 EOC终端
在这个方案中,需要使用的频率带宽是4X50MHz=200MHz,就可以实现每户20Mbps的全覆盖。
在将来,如果采用10Gbps的EPON技术,采用1Gbps的MOCA技术,可以实现4000Mbps/50户=80Mbps到户(四个MOCA局端叠加)。如果采用八个1G的MOCA局端叠加,可以实现160Mbps到户。而需要使用的频率带宽是4X50MHz=200MHz,或是8X50MHz=400MHz。这个带宽在同轴电缆上是可以提供的。

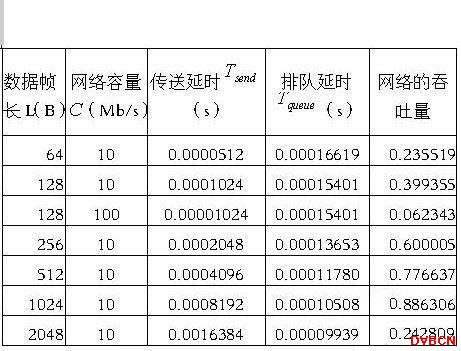

但上面的计算有一个非常大的问题。上面的计算式在网络负载在100%的情况下,网络的性能(吞吐率)不下降的情况得出的。实际上,不同的EOC技术在负载很大的情况下,其吞吐率是要下降的,但不同的EOC技术的下降时不一样的。这就是压力测试的问题。这就带来了下面的影响:
1、为了保证速率,就要增加EOC局端的数量,使每个EOC局端带的终端数量减少,降低负载,从而增加了整个网络的拥有成本。
2、如果不增加EOC局端的数量,就只有降低入户速率,从而达不到入户速率为20Mbps。不能满足网络的需求。
因此,应该要求:压力测试:90%负载情况下,效率大于90%。
造成这个问题的主要原因是不同技术使用的MAC层协议不一样。MOCA是使用的TDD/TDMA协议,其他的技术使用的CSMA协议。因此,MOCA在负载率很高的时候,可以保证95%的效率。下面是CSMA协议的效率分析。
•时分多址(TDMA)将时间轴划分为若干个时隙,每一个时隙传输一路语音或数据信息。TDMA的主要特点是:①传输带宽宽。②开销大。TDMA传输需要用户同步和时域防护带。③成本低。④接收的时隙交错。用户的发射和接收的时隙可以不同,因而TDMA可以在一个单频信道上进行发射和接收,成为时分双工(Time Division Duplex,TDD)。
•CSMA:它的工作原理是: 发送数据前 先监听信道是否空闲 ,若空闲 则立即发送数据.在发送数据时,边发送边继续监听.若监听到冲突,则立即停止发送数据.等待一段随即时间,再重新尝试 。
•原理比较简单,技术上易实现,网络中各工作站处于平等地位 ,不需集中控制,不提供优先级控制。但在网络负载增大时,发送时间增长,发送效率急剧下降。

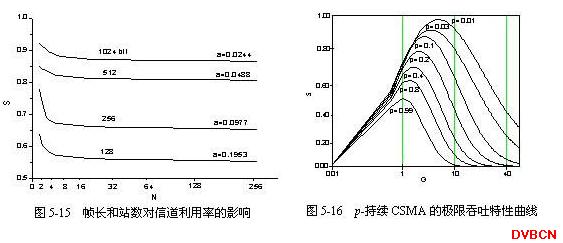

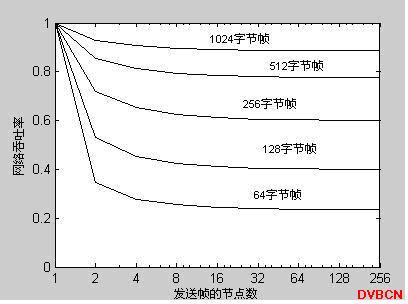

•CSMA在用户增加时,效率急剧下降
如何满足对时延和抖动的需求

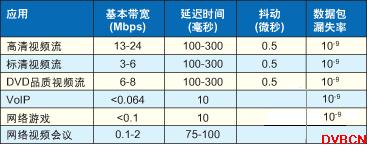

由于NGB是一个全业务网络,对延迟和抖动的要求比较严格。按照日本的要求,满足所有业务,延迟不超过10ms,抖动不超过0.5ms。现在还只有MOCA技术可以达到这一点。下面是实际测试的结果。
从上面的测试可以知道,MOCA的延迟最大在4ms左右,抖动在0.5ms左右(同样负载时)。
如何满足以太网的功能性需求
以太网的功能需求与具体的生产厂家有关。因为不同的EOC技术都只有MAC/PHY层,而网络层是需要生产厂家来设计的。因此,选择厂家十分重要。
如何满足组网需求
这里的组网需求,主要是指EOC的物理层指标而言的。主要的指标要求是:
衰减:>70dB
传输距离:>300米
升级:最好是频分升级模式,采用空分升级模式需要改造网络。
抗干扰能力:主要是高斯噪声、单频干扰、微反射。
反射损耗:>16dB
带外杂散:<10dbuv
