基于ADMTV102d的移动电视接收模块方案

2010-05-26 10:00:00来源:电子系统设计 作者:William Wei热度:
众多的中国移动电视候选标准中,由广电总局广播科学研究院提出的,针对手机、PDA、PND、MP3、MP4、数码相机、笔记本电脑等具有七寸以下小屏幕的便携式终端应用的CMMB标准,以其高速率,低功耗,高移动性等优点,得到许多设备制造商,终端制造商的支持。

  CMMB技术体系是利用大功率S波段卫星信号覆盖全国,利用地面增补转发器同频同时同内容转发卫星信号,补点覆盖卫星信号盲区,利用无线移动通信网络构建回传通道,从而组成单向广播和双向交互相结合的移动多媒体广播网络。CMMB体系架构如图1所示。

  CMMB的终端将是多种多样的。如果众多种类的终端都要自行设计移动电视接收机和软件,将会要求许多移动电视专业人才的大量工作,并推迟产品上市时间。为加快产品上市速度,降低产品设计风险,可以考虑直接购买商用模块化的接收模块。

  图1:CMMB体系结构图。

  世健系统基于ADI公司的调谐器ADMTV102和泰合志恒(Telepath)科技有限公司的解调器TP3001B设计了CMMB接收模块方案,图2给出了该模块框图以及系统应用框图。

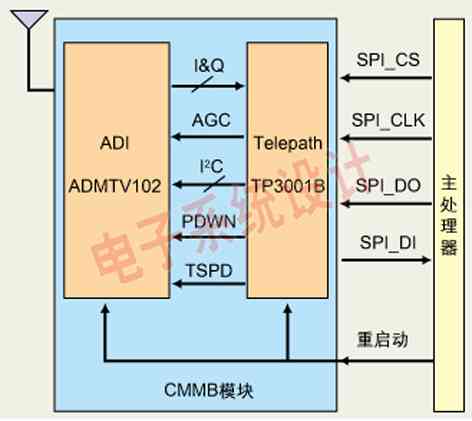

图2:基于ADI的调谐器ADMTV102和泰合志恒的解调器TP3001B的CMMB模块框图及应用图。

  图2:基于ADI的调谐器ADMTV102和泰合志恒的解调器TP3001B的CMMB模块框图及应用图。

  泰合志恒是主要的CMMB解调器提供厂商之一,是由泰美世纪科技有限公司出资成立的专门生产CMMB终端解调器芯片的厂商。泰美世纪是CMMB标准的拥有者,因此泰合志恒的解调器拥有许多的优点,包括小尺寸、低功耗、硬件实现解复用、后端集成简单、对AV解调器要求低等。

  ADI是主要的移动便携电视调谐器提供厂商之一,除提供支持CMMB标准的调谐器外,还提供支持其它各种移动电视标准的调谐器。ADMTV102能支持多种标准,并以低功耗、高灵敏度、高动态范围的优越性能被许多厂商采用。

  CMMB模块的天线接收CMMB电视信号,经处理后输出标准的MFS流到后端AV解码器。MFS流输出采用SDIO或者SPI方式,外部接口简单,能支持多种解码器。

  这个CMMB模块具有以下性能特点:完全遵从CMMB行业标准GY/T220.1-2006和GY/T220.2-2006;支持8MHz带宽和BPSK/QPSK/16QAM调制模式;内置CPU便于灵活配置;内部具有解多路复用功能;同时支持2个逻辑通道;提供SPI/SDIO接口MSF数据输出格式,易于集成到手机或者其它移动电视产品中;提供独立于操作平台的Demux、ESG等中间件软件,易于移植;功耗低、小尺寸,可以直接作为模块嵌入到手机等多种便携式产品中;前端带有陷波器,可解决电视和手机共址的问题。

图3:CMMB模块的产品图。

  图3:CMMB模块的产品图。

  CMMB模块的以上特点使它可以用在多种应用中,如PND、PDA、PMP、手机、车载电视以及USB Dongle等。直接使用模块将大大缩短CMMB移动电视上市时间。世健系统作为ADI和泰合志恒的代理商,主要专注在移动和便携式产品市场,除提供基本的芯片供应服务外,还提供类似CMMB模块设计的增值服务,包括CMMB模块方案以及便携式电视、手机电视的完整解决方案。
