成都新光微波工程有限责任公司李正武 吴永建
前言
MMDS（Multichannel Microwave Distribution System）是多路微波分配系统的英文缩写，它是九十年代初期进入中国，九十年代中后期迅速发展。据不完全统计，在我国仅单频道发射系统就有600多套，若再加上宽带小系统，估计有1000多套系统，为我国农村有线电视的发展奠定了基础。但是经十年的发展，国内目前还在使用的MMDS系统，恐怕不到四分之一，而且这些系统大都残缺不齐、带病工作
MMDS衰落的技术原因如下：由于受频率资源的限制，传送电视节目少；又因为规划不合理，引起同频干扰现象严重；为了收费，系统加扰，但加扰后图像损伤严重，易破解等问题，这些都严重的制约了MMDS的发展。
技术的发展是螺旋上升的，数字电视的发展是近年广电领域的重大事件，它的到来给传统无线电视领域带来了一场深刻的技术革命。它使传统的电视媒体在技术功能上逐步与信息，通信领域的其它手段相互融合，形成了全新的产业格局。无线传输这种历史悠久的覆盖手段在新的数字电视技术背景下，也被重新赋予了新的生命和市场活力。全新的数字MMDS/MUDS无线传输不仅可以提供更高质量的图像和声音节目以及更佳频谱使用效率，更重要是它提供了强大的多样性数字电视业务。
一、数字MMDS系统原理
数字MMDS系统的核心首先在信源编码和信道调制上采用DVB-C的数字电视标准，调制后的信号进入发射和天馈系统通过空间电磁场直接覆盖用户。图像按照MPEG—2标准压缩，每8MHz带宽压缩6套电视节目，节目数量增加了几倍，图像质量接近DVD效果，所占用的带宽降低了2/3，通过数字CA系统也使历史上遗留的收费难问题得到了解决，而且便于用户管理。相同功率的数字发射机比模拟发射机覆盖半径大大提高。
系统具体信号流程如下：卫星码流转发器接收各省未加密的数字卫星节目，输出TS流。加密卫星节目使用带TS流输出的专用解码器输出TS流到复用器。模拟音视频信号使用MPEG-2编码器编码后输出TS流。本地节目的视音频信号经MPEG-2编码器编码后输出的TS流。对于上级网络的有线数字节目，经过适配或解调后输出TS流。以上节目TS流按每6－8套节目为一节目包，将多路TS流复用成多个TS流节目包。TS流节目包进入独立加扰机加扰，由此实现CA系统对用户权限的管理。加扰后的TS流进入QAM调制器，将TS流调制到RF频道，进入发射和天馈系统，最终完成对服务区的无线覆盖。

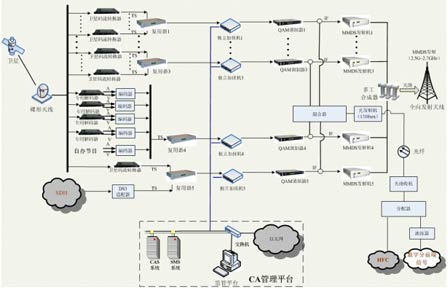

图1数字MMDS前端平台
二、数字MMDS系统核心指标
从系统技术指标上分析前端数字平台采用的是基于DVB-C的系统，其各项数字指标都能使用广电总局发布的有线数字电视相关行业技术标准予以评测，对于发射和天馈系统却无相关行业标准予以考评。但从实际系统指标分配及工程实施中我们不难发现，发射和天馈系统技术指标的优劣对于数字MMDS系统实施的成功与否起着关键作用。除传统的模拟技术指标外，数字系统的MER,BER等数字指标在发射和天馈系统中也有相关要求。
1、MER（Modulator Error Rate）调制误差率
MER是对叠加在数字调制信号上失真的对数测量结果（dB），计算公式：
它是测量数字电视的主要指标。反映数字接收机还原二进制数码的能力，它近似于基带信号的信噪比（S/N），且MER的值越大代表系统越好，如果系统MER值越小，信号受到的损伤变大，误码率增加，图象将出现乱码现象，严重时会出现黑屏，用户端信号出口处要求MER大于23dB。MER不像在模拟系统中图象质量会随着载噪比性能的下降明显降低，只有在低于系统MER门限的情况下才严重影响数据传输。64QAM系统一般要求大于31dB；256QAM系统要求MER大于30dB。在分析仪上显示数字前端的典型最大值MER是35-38dB（不关均衡）。
