使用PIM分析仪测试连接器互调的新方法

　　在微波网络中，同轴连接器是引起互调的主要来源。同轴连接器的非线性特性是引起互调的主要原因。准确确定同轴连接器的无源互调对整个射频系统设计有重大的意义。目前大多数的连接器生产厂家采用的测试方法都是一起测试两个同轴连接器，具体办法是根据需要测试的连接器制作一个圆桶状工装，然后将待测量的连接器的内导体锯短使之与外面的介质相齐平，将两个连接器的内导体互相连接安装在工装里，一端接互调仪，另一端接低互调负载，测量两个连接器级联的互调值。这种测试方法有三个缺点：

　　(1)对不同的连接器要制作不同的工装，程序比较麻烦，耗时长；

　　(2)这种测试方法是抽样测试，虽然在工艺或者其他方面保证了互调的稳定性，但是毕竟不是个个测量，难免存在漏网之鱼，这会给用户带来困扰；

　　(3)在这种测试方法中，引入了一个新的接触面，就是内导体对内导体的平面，这对测试系统的残余互调会造成影响，但是很难确定影响的大小。

基于传统的测试方法的种种缺点，本文提出一种新的连接器的互调测试方法——开路测试法。这种测试方法是让连接器的一端开路，另一端接互调仪。这种方法可以在不破坏同轴连接器的基础上确定同轴连接器的无源互调值。本文首先建立一个连接器的测试模型，然后根据这个模型，利用矢量网络分析仪分别测量连接器模型在开路和接负载两种情况下的负载反射系数和源反射系数在不同频率的值。利用这些数据就可以计算出微波无源网络中同轴连接器在网络中开路和接负载两种情况下的互调。最后，用互调分析仪测量连接器的互调值验证了这种方法的有效性。

　　1 互调测量及产生原因

　　本文中所有PIM的测量都是采用Jonitcom公司的PIM分析仪，外型如图1所示。其简化的测量系统图如图2所示。

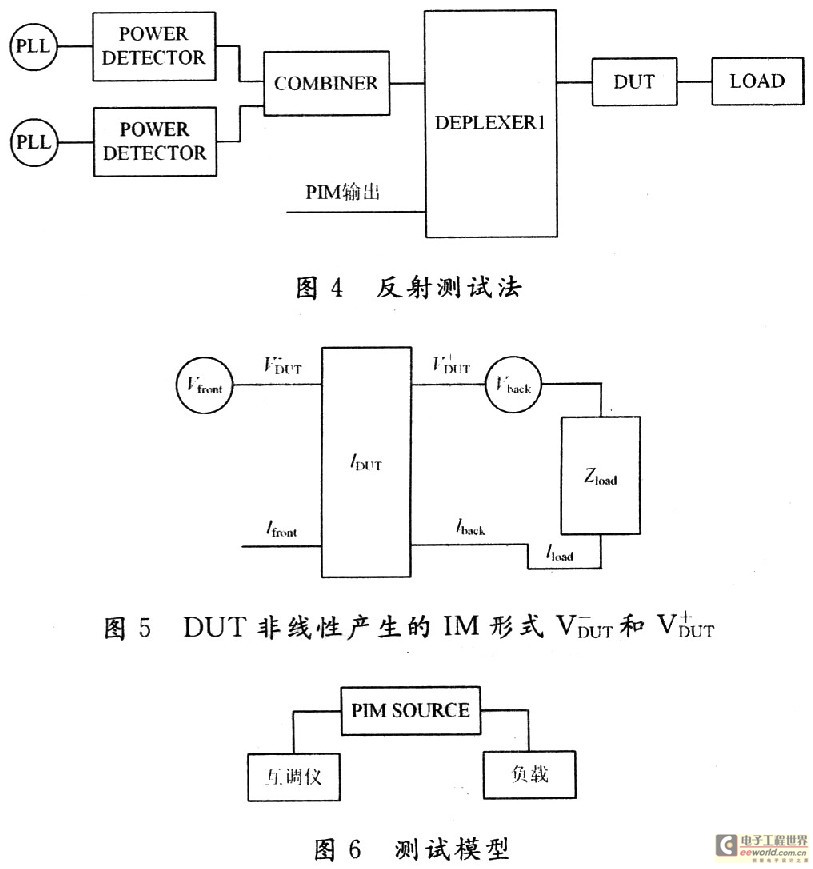

该系统中两个大功率载频f1和f2通过双工滤波器发射到DUT，终端接50 Ω负载。PIM产生的杂散信号在DUT中产生，并在两个方向传播——“前向”到匹配负载，“反向”到双工滤波器。发射激励信号的频率和被测的IM产物的频率由双工滤波器的TX和RX通道决定。接收机测量反向传播的IM波功率。PIM测试分为两种，一种是传输测试法，如图3所示，另一种是反射测试法，如图4所示。本文采用反射法测量，发射功率均为43 dBm。当载频为f1和f2，测量的IM产物的频率为2f1-f2。

　　研究发现连接器中的非线性失真产生于沿着连接器的方向上的某一个特殊点(很象适配器上的金属和金属的连接接点)。在这个基础上，对被测器件分析。

DUT非线性产生的IM形成两个电压波：为反向传播IM电压波，它由DUT的反向端面发出；为前向传播IM电压波，产生于DUT的前向端面。如图5所示。电长度lback，lDUT，lfront决定PIM的值。lfront为DUT反向断面到DUT内部第一个非线性点的距离，lDUT为DUT中第一个非线性点到最后一个非线性点之间的距离，lback为最后一个非线性点到DUT前向端面之间的距离。源Vfront和Vback表示出现在DUT端面的测量系统的残余IM以及负载的电长度lload和负载阻抗Zload。不同的电长度lback，lDUT，lfront也对应着不同的反射系数，为了便于分析，引入图6的模型。源反射系数，负载反射系数包含的信息不但表明了被测器件的各种电长度，还表明了在不同负载下的匹配状态。
