采用数字电视无线链路转发设备做为向各基站传递信号的链路，以构建数字电视单频网（SFN），从而达到以较经济的方式实现SFN数字电视信号大面积覆盖的目的，框图如下：
方案设计
二、网络构建及实现方法：
如上图所示，在A处841发射中心，架设链路发射机和主发射台，链路发射CH45链路信号，发射功率250W。在主发射台和各基站所在位置，利用熊猫电子生产的专用数字电视链路转发设备，接收链路发射台发射的45CH射频信号，将其转发到43CH，转发设备输出功率范围在0~+13dBm之间可调，用此信号去推动后续发射机功放，熊猫电子专业数字电视转发设备不仅具有时延调整功能，而且带有功放预失真校正功能，同时还具有对后续功放的管理接口。在B处，转发设备输出的射频信号推动1KW功放，实现对B区域的信号覆盖。同理，如果需要在C，D，E......处增加发射台，只需要配置一台转发设备和一台所需功率的功放即可。
组网时，各发射台之间的时间同步和频率同步都可通过转发设备实现。转发设备既可以选择内部恒温晶振（OCXO）作为频率参考源，也可以选择外部GPS接收机的10MHz输出作为参考源。发射台的发射时延可以通过与其相配的转发器调节，以实现单频网(SFN)内同步发射。
三、无线链路组网优点
采用无线转发实现射频链路进行SFN组网覆盖，主要优点如下：
1．成本优势明显，一是链路成本相对于SDH或数字微波等传输网络要低很多，二是设备成本大大下降，因为转发设备相对于激励器要便宜很多，而且不再需要单频网适配器。只需一台链路发射，可建若干基站。
2．充分利用频率资源，由于数字电视在一个频道内可以实现多套节目发射，所以分配给模拟电视的发射频段有不少空闲频道，使用这些频道作为无线链路是很好的选择。
3．实现网络数字化的低成本改造，原有的模拟发射机或差转机只需要更换前端即可重新使用。
4．组网灵活，只需一台链路发射，可建若干基站。

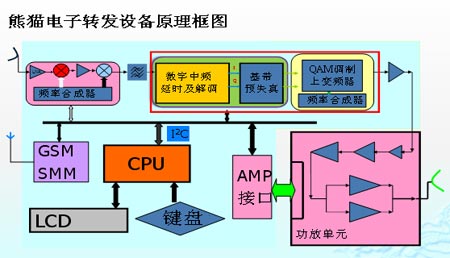

五、熊猫电子转发设备框图
熊猫电子转发设备框图
作者：熊猫广播电视科技有限公司总经理 张盘龙
