罗小布策论：从“三网融合”到NGB（2）

上文链接，点击进入》》

　　表2 双向交互数字电视业务规划（1）

服务对象	面向个人或家庭
终端	电视机		电视机		电视机		电视机
使用方式	双向交互		双向交互		双向交互		双向交互
信息形式	（交互）视频为主导/（交互）数据		（交互）视频为主导/（交互）数据		（交互）视频为主导/（交互）数据		（交互）视频为主导/（交互）数据
视频等级	标清或高清		标清或高清		标清或高清		标清或高清
音频等级	立体声或杜比5：1		立体声或杜比5：1		立体声或杜比5：1		立体声或杜比5：1
内容	电视频道		影视点播		百姓生活		公共服务
	中央电视台	中央电视台各个广播频道内容	电影大厅	分为付费点播和免费点播	电影院	电影院信息实时视频资讯、电影院介绍专题片	电视缴费	水、电、气等日常小额缴费业务
	北京电视台	北京电视台各个广播频道内容	电视剧场	分为付费点播和免费点播	餐饮场所	餐饮信息实时视频资讯、餐饮场所介绍专题片	教育	教育信息资讯、教育机构介绍专题片
	地方电视台	地方电视台各个广播频道	综艺集锦	分为付费点播和免费点播	文艺场所	文艺市场信息实时视频资讯、文艺场所介绍专题片	医疗	医疗信息资讯、医疗机构介绍专题片、电视挂号服务
	老年体验频道	有关老年喜欢的各个专业广播频道内容	体育集锦	分为付费点播和免费点播	娱乐健身	娱乐健身信息实时视频资讯、娱乐健身场所介绍专题片	交通指南	交通资讯、主要路口实时交通监控信息、航空公司等介绍专题片
	妇女体验频道	有关妇女喜欢的各个专业广播频道内容			旅游指南	旅行社信息实时视频资讯、旅游景点介绍专题片	社区服务	社会服务介绍、社区信息实时播报、社区周边服务介绍
	儿童体验频道	有关儿童喜欢的各个专业广播频道内容			聚会场所	聚会场所信息实时视频资讯、聚会场所介绍专题片	金融理财	理财资讯、行情、其他理财服务
	教育体验频道	有关教育命题的各个专业广播频道内容			商场	商场信息实时视频资讯、商场介绍专题片、电视购物	气象	气象实时播报、主要地区或景点气象
	体育体验频道	有关体育命题的各个专业广播频道内容					银行	银行介绍专题片、银行理财介绍
	综艺娱乐体验频道	有关综艺娱乐的各个专业广播频道内容					证券	证券行业实时播报、证券介绍专题片
	购物体验频道	有关购物的各个专业广播频道内容					保险	保险项目介绍专题片、保险公司介绍专题片
	理财体验频道	有关理财的各个专业广播频道内容					房产资讯	房产行情实时视频资讯、房产介绍专题片
	体验电视频道	有关其他的各个专业广播频道内容					就业信息	各类就业信息实时视频资讯、就业企业专题片
	付费电视频道	有关付费的各个专业广播频道内容
特征	配置（标清或高清）交互机顶盒或一体机
应用特点	用户可以根据自己需要进行点播和其他功能应用，除提供数字广播电视外，提高大量的社会资讯服务和介绍。以视频为主要形式，保持收看电视轻松和舒适性
功能特点	以点播为基本收看形式，具有回看、时移、暂停、快进、快退、PVR、PUSH VOD等功能。对于付费、订单和调查等应用采用交互数据方式
媒介	双向数字电视网络＋综合信息服务平台

　　表3 双向交互数字电视业务规划（2）

服务对象	面向个人或家庭
终端	电视机		电视机		电视机		电视机
使用方式	双向交互		双向交互		双向交互		双向交互
信息形式	（交互）视频为主导/（交互）数据		（交互）视频为主导/（交互）数据		（交互）视频为主导/（交互）数据		（交互）视频为主导/（交互）数据
视频等级	标清或高清		标清或高清		标清或高清		标清或高清
音频等级	立体声或杜比5：1		立体声或杜比5：1		立体声或杜比5：1		立体声或杜比5：1
内容	政务资讯		综合		个性服务		系统配置
	首都之窗	首都政务信息和重大信息实时报道、政府公告专题片	生活常识	日常百姓生活常识专题片	新片推荐	新片介绍专题片	电视回看	用户设置需要回看电视频道
	区/县之窗	各区/县新闻、政务公告专题片、便民服务专题片、特色介绍专题片	图书介绍	图书介绍专题片、国家图书馆专题片	家庭卡拉OK	各类家庭卡拉OK	存储服务	用户设置需要收藏的内容
	党员教育	党员学习资讯、党员事迹介绍专题片、支部生活专题片等	分类信息	各类机构专题介绍片	戏曲专场	各类经典戏曲专题片	推送服务	用户设置需要推送内容
	郊区农业	农业新闻、农业科技专题片、农民工信息、农产品行情等	游戏世界	各类互动和对战游戏	曲艺专场	各类经典曲艺及评书专题片	其他
	热门问题	专家热门问题解答专题片、民生资讯、焦点点评等	其他		家庭生活	烹调、健康等家庭生活专题片
	政府一站式服务	政府一站式服务介绍专题片、政府职能部门及服务专题片、政府服务信息资讯			我的账户	用户余额、充值、订购的服务信息
					我的收藏	用户收藏各类节目与信息
					问卷调查	各类专项问题的调查
					邮件信息	各类信息通告
特征	配置（标清或高清）交互机顶盒或一体机
应用特点	用户可以根据自己需要进行点播和其他功能应用，除提供数字广播电视外，提高大量的社会资讯服务和介绍。以视频为主要形式，保持收看电视轻松和舒适性
功能特点	以点播为基本收看形式，具有回看、时移、暂停、快进、快退、PVR、PUSH VOD等功能。对于付费、订单和调查等应用采用交互数据方式
媒介	双向数字电视网络＋综合信息服务平台

（2） 个人宽带互联业务

　　表4 个人宽带互联业务

服务对象	面向个人
终端	计算机	计算机
使用方式	上网	上网
信息形式	多媒体	多媒体
视频等级	标清或高清	标清或高清
音频等级	单声或立体声	单声或立体声
内容	互联网各类网站应用	互联广电视频网上各类电视与视频
特征	CM和五类线	CM和五类线
应有特点	带宽可达到50M以上	带宽可达到50M以上
功能特点	永远可在线、视频流稳定	永远可在线、视频流稳定
媒介	互联网	互联网＋互联广电视频网

　　（3） 面向个人与个人之间的业务

　　表5 面向个人与个人之间的业务

服务对象	面向个人与个人
终端	电视机	电视机	电视机	电视机	电视机	电视机＋手机	电视机＋手机	计算机＋电视机
使用方式	双向交互	双向交互	双向交互	双向交互	双向交互	双向交互	双向交互	双向交互
信息形式	视频为主	视频为主	视频为主	视频为主	视频为主	视频为主	视频为主	视频为主
视频等级	标清或高清	标清或高清	标清或高清	标清或高清	标清或高清	标清或高清	标清或高清	标清或高清
音频等级	立体声或杜比5：1	立体声或杜比5：1	立体声或杜比5：1	立体声或杜比5：1	立体声或杜比5：1	立体声或杜比5：1	立体声或杜比5：1	立体声或杜比5：1
内容	信息发送与接收	用户赠送	同步收视	可视交流	视频留言	互切换电视与手机	机顶盒给手机信息加油	互切换电视与计算机
特征	双方配置交互机顶盒	双方配置交互机顶盒	双方配置交互机顶盒＋MIC	双方配置交互机顶盒＋探头＋MIC	双方配置交互机顶盒＋探头＋MIC	双方配置交互机顶盒＋互通3G手机	双方配置交互机顶盒＋手机	双方配置交互机顶盒＋上网计算机
应有特点	用户通过外置接口将自己内容上传到个人订购的存储空间，并用电视电子邮件或其他方式通知对方；接收方可点播或下载	用户预订相应的付费业务，通过电视电视邮件通知对方，作为礼物赠送给好友	一方用户可以切换另一方用户的电视内容，使得用户与用户之间可以同时收看某一节目，并可相互交流	以电视机作为显示器，进行可视通讯，包括个人会议、远程教育与医疗	用户自己面对探头，通过机顶盒留言到运营商服务器，并用电视邮件通知对方收视	用户将正在收看电视切换到自己的手机上，以便在移动中收视	用户将手机通讯口连接到机顶盒外置的USB上，通过PUSH VOD灌制当日新闻和其他定制节目	用户将正在收看电视切换到自己上网的计算机上收视
功能特点	具有回看、时移等功能	具有回看、时移等功能	具有切换和软交换功能	具有切换和软交换功能	具有切换和软交换功能	具有切换和软交换功能	手机同步充电	具有切换和软交换功能
媒介	双向数字电视网络＋综合信息服务平台	双向数字电视网络＋综合信息服务平台	双向数字电视网络＋综合信息服务平台＋软交换系统	双向数字电视网络＋综合信息服务平台＋软交换系统	双向数字电视网络＋综合信息服务平台＋软交换系统	双向数字电视网络＋综合信息服务平台＋软交换系统	双向数字电视网络＋综合信息服务平台	双向数字电视网络＋互联网＋综合信息服务平台＋软交换系统

　　（4） 面向个人与集团或社会之间的业务

　　表6 面向个人与集团或社会之间的业务

服务对象	面对个人与集团或社会
终端	电视机	电视机	电视机	电视机	电视机	手机	电视机＋计算机
使用方式	单向或交互	单向或交互	单向或交互	单向或交互	单向或交互	单向	双向
信息形式	数据、语音和视频	数据、语音和视频	数据、语音和视频	数据、语音和视频	数据、语音和视频	数据、语音和视频	语音、视频
视频等级	标清	标清	标清	标清	标清	标清	标清
音频等级	立体声	立体声	立体声	立体声	立体声	立体声	立体声
内容	各类强制通告	可选通告	调查	会议电视	直接对话	多媒体通知	转移通讯
特征	交互机顶盒	交互机顶盒	交互机顶盒	交互机顶盒＋探头＋MIC	交互机顶盒＋探头＋MIC	与NGB互通手机	交互机顶盒＋上网计算机
应有特点	强制性的信息通告与广播，包括企业对员工家庭的强制通知	用户可以选择性点播收看	用户填写相应调查表，并得到调查结果反馈	用户在家里可参与或支持电视会议	用户与支持人之间的直接对话	随时收到通知信息	一方用户将其留言传递到运营商服务器，运营商通知接收方，接收方通过计算机收视。主要应用在医生、律师等领域
功能特点	电视页面明显提示	随时参与，不受时间限制	随时参与，不受时间限制	自己可以预订会议	对话双方可视	短信、视频等多种形式	不需要实时应答
媒介	双向数字电视网络＋综合信息服务平台	双向数字电视网络＋综合信息服务平台	双向数字电视网络＋综合信息服务平台	双向数字电视网络＋综合信息服务平台＋软交换平台	双向数字电视网络＋综合信息服务平台＋软交换平台	双向数字电视网络＋综合信息服务平台＋移动网	双向数字电视网络＋综合信息服务平台＋软交换＋自动客服系统

（5） 面向企业或集团的业务

　　表7 面向个人与集团或社会之间的业务

服务对象	面向企业或集团
终端	计算机	计算机	计算机	计算机	IP电话机	计算机或电视机	服务器
使用方式	双向	双向	双向	双向	双向	双向	双向
信息形式	数据、音频和视频	数据、音频和视频	数据、音频和视频	数据、音频和视频	数据、音频和视频	数据、音频和视频	数据、音频和视频
视频等级	标清	标清	标清	标清	标清	标清	标清或高清
音频等级	立体声	立体声	立体声	立体声	立体声	立体声	立体声或杜比5：1
内容	互联网信息服务	加密互联网通讯	透明传输专网通讯	加密传输专网通讯	内部IP语音通讯	会议电视	服务器托管服务
特征	光钎或五类线接入	光钎或五类线接入	光钎或五类线接入	光钎或五类线接入	光钎或五类线接入	光钎或五类线接入	光钎或五类线接入
应有特点	满足集团用户宽带接入需要	满足集团用户互联网传输加密需要	满足集团用户自身组网需求	满足集团用户自身组网和安全需求	满足集团用户语音通讯需求	满足集团用户会议电视的需求	满足服务托管以及对外服务的需要
功能特点	带宽稳定	加密	专网、高带宽	专网、高带宽且加密传输	具有语音网关	点对点、点对多点会议	带宽稳定、安全和高可靠
媒介	有线互联网	有线互联网＋加密网关	有线SDH或光交换专网	有线SDH或光交换专网＋加密设备	语音专网＋软交换	有线电视会议专网	IDC

　　（6） 面向社会性业务

　　表8 面向个人与集团或社会之间的业务

服务对象	面向社会性服务
终端	监视器或探头	电视机	车载信息终端	监视器或探头	电视机	车载信息终端＋路牌终端	车载信息终端	显示屏
使用方式	双向	双向	双向	双向	双向	双向	双向	单向
信息形式	视频	视频、数据	视频、数据	视频	视频、数据	视频、数据	视频、数据	视频为主
视频等级	标清	标清	标清	标清	标清	标清	标清	标清或高清
音频等级	立体声	立体声	立体声	立体声	立体声	立体声	立体声	立体声
内容	交通监控	违规通知	交通状况提示	环境监控	环境通告	停车位公告	就近重要场所提示	城市公告
特征	数字监控	交互机顶盒	车载终端与WiFiZHAN站点通讯	多形式探头监控	交互机顶盒	车载终端与WiFiZHAN站点通讯	车载终端与WiFiZHAN站点通讯	光钎传输、同轴接入
应有特点	实时监控和存储	将用户违规信息和录像通知到用户电视机上	车载终端每经过一个站点更新一次信息	有线和无线传输结合，实时监控和存储	将用户环境信息通知到用户电视机上	既可以采用路牌式公告，也可以作为实时车载信息	车载终端每经过一个站点更新一次信息	满足城市公告的需要
功能特点	探头可以遥控	指定发送	移动	可以采集后无线传输	可以广播和交互	既有固定显示，又有移动显示	移动	广播
媒介	有线监控网	数字交互电视网	广电无线通讯网	广电无线通讯网＋数据通讯网	数字交互电视网	广电无线通讯网＋数据通讯	广电无线通讯网	有线广播网

（7） 面向农村的业务

　　表9 面向农村的业务

服务对象	面向农村的业务
终端	电视机	电视机	电视机	电视机	计算机	计算机/电视机
使用方式	单向	单向	双向	单向/双向	双向	双向
信息形式	视频、语音和数据	视频、语音和数据	视频、语音和数据	视频、语音	视频、语音和数据	图文信息
视频等级	标清/高清	标清/高清	标清/高清	标清/高清	标清/高清	标清/高清
音频等级	立体声	立体声	立体声	立体声	立体声	立体声
内容	电视、数字语音和数据广播	推送电视、数字语音和数据广播	电视、数字语音和数据	插播广播	互联网应用	农村图文信息广播
特征	单向机顶盒	带PVR的机顶盒	双向机顶盒	单向机顶盒	宽带	宽带
应有特点	增加农民喜欢频道和信息	通过PUSH VOD推送农民喜欢的内容	增加农民喜欢频道和信息	村长可以插播广播	可以通过计算机上网	可以通过对计算机/电视机广播，直接接收
功能特点	单向数字化的各项功能	单向数字化的各项功能＋点播等	交互数字电视的所有功能	插播内容可以音频或视频	五类线接入或无线接入	同轴、五类线
媒介	数字电视广播网	数字电视广播网	数字交互电视网	数字电视广播网＋简易插播平台	广电无线通讯网＋有线互联网	数字电视广播网＋有线互联网

　　第四篇 面向“三网融合”的NGB技术设计　　

　　1. NGB网络技术的实质

　　NGB网络技术是建立在DWDM和CWDM技术基础之上，采用智能光交换技术。其技术的实质是SDH技术的交叉和复用技术的升级。传统SDH是以2Mbit/s为交叉和复用的基本单位，而NGB以2.5Gbit/s交叉和复用的基本单位。

　　2. NGB网络的设计原则


　　首先，全面科学的原则：不仅需要满足以通讯为代表的媒介科学的原则，而且要体现媒体科学的原则，特别是满足应用业务的需要和商业模式的需要。

　　其次，满足融合服务的原则：在形式上，支持数据、语音和视频的广播和高清交互。在终端上，以多媒体方式支持计算机、手机和电视机等多种终端。在结构上，网络层可以实现互联互通，业务层可以互相渗透和交叉，应用层上趋向使用统一的技术协议。在传输手段上，有线与无线相结合，固定与移动相结合。在服务上，既面向用户提供服务，又面向内容供应商提供服务。在运营上，既满足运营商对用户服务的管理，又满足对内容供应商服务的管理。

　　第三，电信级与广播级相结合的原则：电信级追求的是可靠性，广播级追求的是效果，也就是可靠与效果统一的原则。

　　第四，符合媒体社会的原则：也就是个人主义社会、自由主义社会、政治社会和精英社会要能够适度分离。

　　第五，发挥媒介特性的原则：不同的媒介具有不同偏向，对语音、数据和视频有不同的专长，需要发挥各自的优势。

　　第六，保持“人民公社”机制的原则：也就是国家与地方的利益统一，建立国家网络的时候，需要考虑各省的自主需要；建立省网络的时候，需要考虑地市和县的需求；即保留“自留地”的原则。

3. “三网融合”的NGB网络规划设计

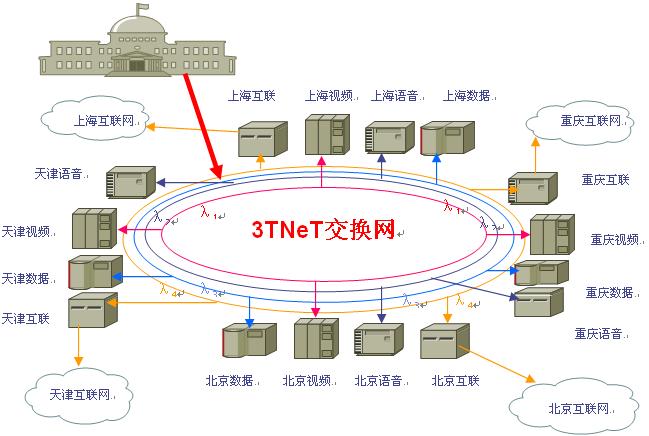

　　（1）国家骨干网：国家级骨干网实际上是由四个网络组成，即国家级语音网、国家级互联网、国家级视频交换网、国家级数据业务专网。底层采用基于DWDM的光交换机，上层在全国主要城市建立接驳站。同时，建立全国性的清算中心，予以相互业务的清算与结算。如图1所示：



　　图1 国家级骨干网设计

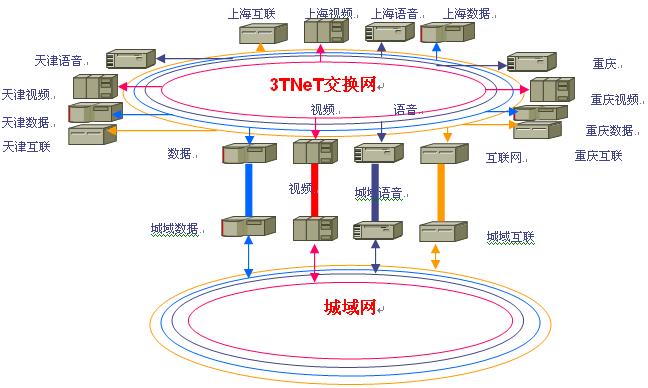

　　（2）国家级骨干网与各省会城市骨干网

　　国家级骨干网与各省会城市的骨干网之间，采用高速路由器对接，分别对接四个国家级的网络。如图2所示：



　　图2 国家级骨干网与各省会城市骨干网设计（3）省级骨干网

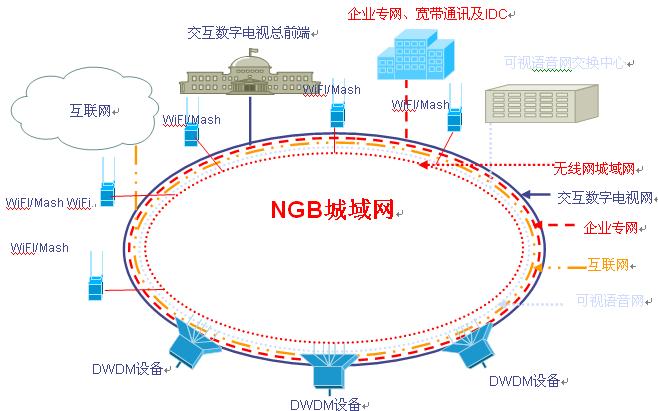

　　在省级骨干网络机房部署DWDM光设备，既可以采用采用同一光钎实现密集波分复用，也可以利用存量光钎单独组网。其中，交互电视骨干网和可视电话语音网采用2.5G的带宽组网，互联网和宽带数据通讯网采用10G的带宽组网。设备保持冗余能力，以便满足未来更多网络融合的需要。其特点是综合性服务平台、无线与有线的融合、满足三网的融合和保持业务独立性。如图3所示：



　　图3 省级骨干网设计

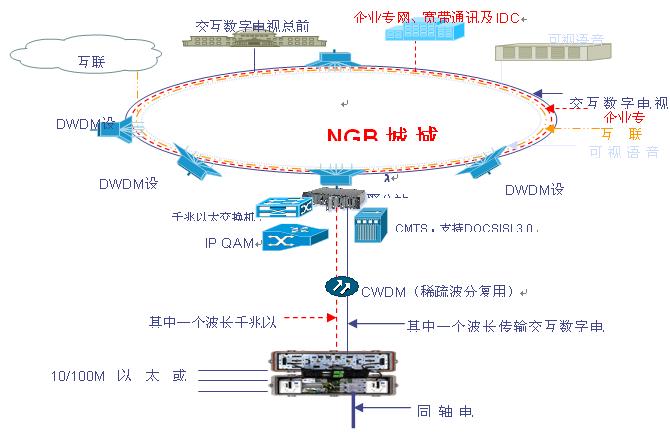

　　（4）接入网设计

　　采用新一代的光站与机房或分前端连接，采用CWDM（稀疏波分复用）技术。其中，一个波长用户传输交互数字电视和广播电视的下行，一个波长实现全双工的千兆以太，既可以支持DOCSIS 3.0，满足交互数字电视和利用CM上网的需要，又满足宽带数据通讯和可视语音服务的需要。在各分前端机房部署IP QAM调制、千兆/百兆交互机、支持DOSIS 3.0的CMTS等设备。其特点是多手段接入和多业务接入。如图4所示。



　　图4 接入网设计

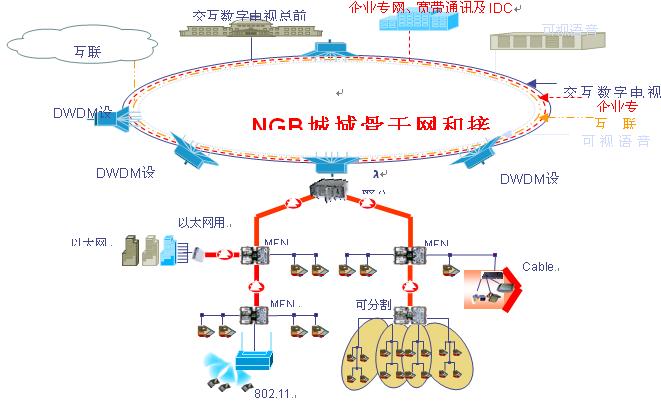

　　（5）分配网

　　“三网融合”的分配网是支持交互数字电视的双向网络。在面对绝大多数小区或居民用户是采用支持865MHz的同轴分配网，支持广播数字电视、交互数字电视和个人CM宽带互联网应用；采用DOCSIS 3.0支持下行200M、上行120M；同时，在家庭中双向机顶盒和CM支持802.11g无线网络接入。在面对商业楼宇的企事业单位用户时，“三网融合”分配网既支持基于同轴的广播数字电视、交互数字电视和CM宽带互联网网应用，又支持基于五类线其他网络应用，包括基于软件交换的可视语音的应用。其特点是传统与现代统一、企业与个人的统一和固定与移动的统一。如图5所示。



　　图5 分配网设计（6）“三网融合”的家庭综合信息网关设计

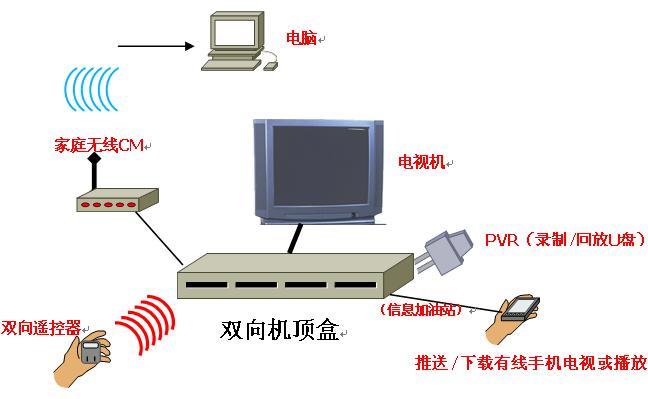

　　“三网融合”的家庭综合信息网关是通过交互数字电视机顶盒来实现，高清交互数字电视机顶盒保留了两个USB接口和两个RJ45接口。两个外置USB接口中，一个是为了实现PVR，即个人视频存储应用；另一个USB是通过Push VOD技术的应用，与手机信息接入口相连，实现用户所需视频直接被推送到手机存储，从而实现固网与移动网的“四网融合”。两个RJ45接口中，一个用于外置CM的连接，一个对应支持802.11g无线网关，保障用户在家庭中任意地点通过计算机连接互联网的需要。如图6所示：



　　图6 “三网融合”的家庭综合信息网关设计

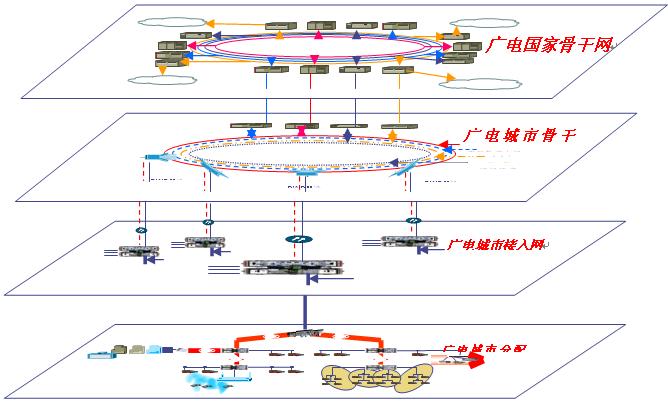

　　（7）“三网融合”的NGB网络总体结构



　　图7 “三网融合”的NGB网络总体结构

　　总之，无论“三网融合”，还是NGB，广电都必须清醒的认识到：广电不再具有垄断地位，只有联合才能竞争；首先是行业之间的联合，其次是产业链的联合，最后是争取与电信竞合或联合。广电必需回到公益性上来，才能获得政府保护；首先作为公益性中的福利性需要国家来定价或者国家给补贴；其次广电只有为政府和百姓做好服务，才能被政府纳入其管理序列，才能获得资源。最后，广电必须懂得回到政府怀抱的条件，那就是为政府做很多实实在在的事情，而不是给政府添“乱”；为百姓做很多实实在在的事情，而不是给百姓添“堵”。

　　本文仅代表个人的观点，仅供同仁们参考和讨论。由于水平和能力有限，难免有不当之处，请同仁和专家批评指正！
