泰信NGB双向数字电视前端的应用

建过数字电视前端的运营商都知道，一般规模的数字电视前端投资往往花费数百万元，机房里的各种机柜往往要几十个，各种设备嗡嗡作响，空调不停地运转，再加上多名维护人员，每天都在检查各个设备的运行状况，每年的电费、维护费用就是一笔不小的数目。正因如此，很多用户数量不多的县级运营商，因为高昂的前端投资和维护费用，再加上软硬件捆绑的机顶盒价格居高不下，面对数字化的高成本、低收益望而却步，这还没有考虑到双向数字电视所增加的设备。如今，随着泰信高集成度IP化双向NGB前端进入成熟期并推向市场，这种情况将会改变。泰信NGB前端包括以下几部分：

泰信ASI-IP网关：

这是一种将传统DVB-ASI格式的数据和IP数据之间转换的设备，同时还有一定的路由交换作用。ASI接口可以配置成24路输入或输出。ASI输入IP输出的产品型号为：TXDMU02-ASI-IN；IP输入ASI输出的产品型号为：TXDMU01-ASI-OUT。IP信号均以2.5Gb以上的高速光信号方式传输，利用这两种设备可以通过光纤将两组ASI设备把相距很远的两个地方连接在一起，根据选择不同的光模块，距离可以从几百米到100多公里不等，光信号速率最高可配置到3.25G。通过网关软件控制，可以对各路ASI信号起到路由交换作用。例如，在中心机房的输出ASI数据通过该网关路由，在各个分前端通过光纤接收，然后ASI数据输出连接传统的QAM调制器或者其它传统ASI设备。在光纤两端分别放上一对TXDMU ASI输入输出网关，可以在两地起到信息交换作用。利用TXDMU ASI-IP网关，可以将传统的QAM调制器靠近用户部署，缩短传输距离，提高QAM调制射频信号的指标。

该网关充分利用了传统的ASI设备，使得原先的投资不至于浪费。TXDMU ASI网关IP信号可以2.5Gb速率传输给TX32G-NGB处理中心，有两个相同的双向光纤接口，可以做到1:1备份输出。

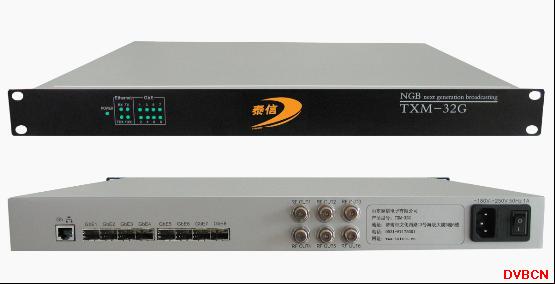

泰信TX32G媒体传输处理中心：

这是一个全双向全IP的流媒体交换处理中心，可连接8个速度最高为4.25Gb的光纤收发模块，总的物理带宽可达32Gb。在广播数字电视应用方面，遵守DVB标准，可对多达32路的TS流进行路由交换和加扰。也就是在DVB加密功能上，相当于传统的32路加扰器和复用器，1U相当于原来的64U，替代原来多个机柜的设备空间，能够健壮地同密6种以上CA。TX32G可对来自ASI-IP网关的所有节目流进行修整，对每一路的码流速度进行监控和报警。对来自于IP光网络、ASI-IP的所有视频数据流，通过NGB网管十分方便地进行路由、修正码流和配置，可为广电节省大量的机柜空间和电能。通过VPN网络，泰信可对用户现场的TX32G进行远程诊断和配置。

使用TX32G，对于传统的数字电视业务，在开展数字广播业务之后，剩下的下行带宽可以开展宽带接入、IPTV、DVB-VOD等业务。而上行带宽则可用于数字视频回传，用于教育、远程医疗等用途。泰信将会对TX32G进行小型化，可以使其方便地部署于小区或楼头，为将来广电NGB高宽带到户提供支持。

TX32G还内置了多达8路的透明TS数据流传输通道，可实现外部数据的存播操作，从而可节省多路数据广播、股票广播、开机频点和码流升级服务器，仅此一项又可节省一个机柜的空间。

TX32G内部还包含一个可下载CA服务器，在采用可下载式CAS时，不需要外置CA服务器，运营商可以将动态的算法和密钥导入TX32G就可以实现自主定义的CAS系统，可管理用户数量达百万级别。可下载式CAS的算法和密钥可动态变化，因而这种CAS可以是开放的，可以由运营商自己定义，如果仅仅动态更换传统机顶盒部分的CA软件，还可以使用传统的智能卡CA。

TX32G媒体传输处理中心是软件可配置的，可以根据用途更改功能，在纯IP应用时，符合中国电信的IPTV2.0标准，方便开展纯IPTV业务。

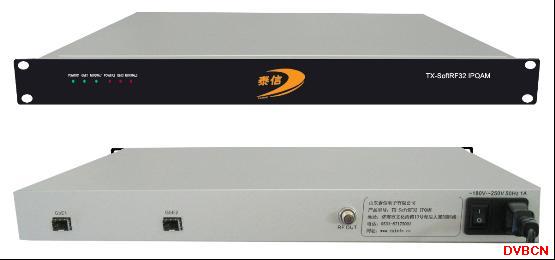

泰信TX-SoftRF32　IPQAM：

TX-SoftRF32是一款可软件配置的QAM调制器，每台TX-SoftRF32可配置8－32路QAM　RF信号，采用软件方式直接生成射频信号，没有上变频过程，因而能达到很高的技术指标。TX-SoftRF32配备一路2.5Gb的光纤双向接口，可以实现数据回传，多台TX-SoftRF32并联使用，可用于开展高清VOD业务。

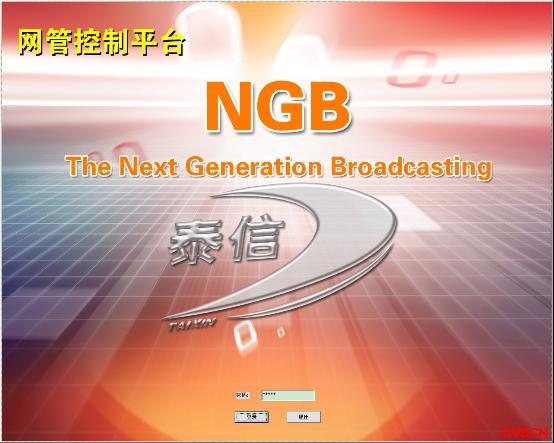

泰信NGB网管系统：

泰信ASI-IP、TX32G、TX-SoftRF可以组成一个高集成度的前端系统，需要在一个强大的网络管理平台上进行统一管理。利用该网管软件，可以实时地对输入输出的各种码流数据进行路由配置，实时监控各个模块的工作状态以及芯片内部的工作温度，发现问题及时诊断并报警，响应速度快。在紧急情况下，利用泰信online在线服务软件获得泰信本部的远程技术支持。

高度集成的泰信NGB前端系统，使得数字电视前端功耗大大降低，可靠性大幅提高，由于占用机柜空间大大缩小，除信号源之外整套设备只用一个机柜就够了。正因为占机柜空间很小，所以很容易做到1:1备份，可以对网络状态进行离网测试和配置，减少因调试前端播出设备引起的播出中断事故。因此，泰信NGB前端设备可以作为传统数字电视机房前端设备的备份使用，同时增加双向互动功能。

展望：
数字电视正快速向高清、双向、互动方向前进，最终在通路上会走向三网融合，在这个融合的过程中，从广电高带宽的角度向[FS:Page]三网融合推进有广电自身的优势，随着开放的数字电视软硬件分离平台的推广，机顶盒成本将会下降，泰信预计一年后广电进行双向高清的平移将和现在的单向标清成本相差不多，前端投资比例也将会大幅下降。但广电前端设备必须尽快IP化、连接光纤化，数字电视将从单纯的DVB将向DVB+IPTV模式转变，新添加的前端设备应符合这一潮流才不会导致投资浪费，泰信的NGB双向数字电视前端设备顺应了这个发展潮流。

泰信拥有雄厚的技术力量，将为广电提供更多更先进的数字电视前端设备。现在，泰信NGB系列前端设备已经开始接受订货。
