基于广电SDH网搭建的有线数字电视平台

演播室灯光控制网络系统

摘要：本文从如何在SDH网搭建有经数字电视平自的角度，对SDH网络现状、网络扩容和在SDH网搭建数字平台技术作了分析。

关键词：SDH数字电视协议适配器复用器

目前，随着全国各城市HFC网络的改造和数字电视技术的发展，数字电视建设井然有序，有不少试点城市已经传输有线数字电视，中央和部分城市开始制作数字电视节目，如何在已建好的SDH网络传输有线数字电视呢？下面通过本文从SDH网络现状、网络扩容、在SDH网络搭建数字电视平台的角度，作了一一介绍。

1、网络现状

江苏省同外连国家干线，内连省内各市县的传输网，采用环形网络结构，由苏北和苏南两部分组成。苏南苏北环网在扬州、泰州交汇。网络覆盖全省13个市64个县（市），光缆总长度1891km，省网采用SDH技术，传输容量为STM－16，传输速率2．5Gbps。苏南苏北两个环网均为2．5Gbps。省网的主要功能是传输广播电视信号，目前采用HDPCM浅压缩机频编解码方式。其中13个STM－l通道用于传输广播电视信号，其他4个STM－l通道用于传输数据业务，进行增值业务的开发，利用其中1个STM－l组建党政信息数据网和全省科技网、1个STM—l构建网上大学，另外1个STM一1构建了一个全省155M的数据环，为银行、证券等集团用户提供2M链路出租业务。江苏电视台和江苏有线电视台与省网络中心组成一个环网，采用传输容量为STM—4的SDH光传输设备。其中1个STM－1用于省网络中心向两台回传各市节目，两个台各用1个STM－1向省网络中心传送电视节目信号。另一STM－l用于数据传输。

我省13个市网络传输设备均采用法国阿尔卡特公司的2．5Gbps的SDH传输设备：1664SM、164lSM和1715VC多信道视频／音频编解码器。网络的管理系统设在省网络中心，采用的是alcatell353EML（网元管理层），它是管理SDH设备的集中的网络管理系统，主要提供配置管理功能，即对所监视的网元进行控制，提供故障管理功能，使值班人员及时检测出网络的故障；性能管理功能主要提供性能的报告和评估等。

省网采用两纤双向复用段保护环的保护方式，即自愈环网。由分插复用器ADM组成的自愈环能在50ms内恢复业务，并具有良好的业务疏导能力，光纤线路中断时才发挥自愈功能。

2网络扩容

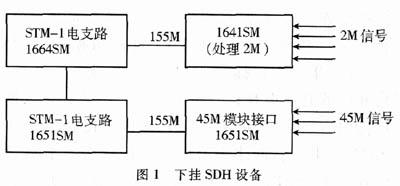

大家知道，45M速率在SDH网络中是用来传输数字电视，为了考虑在SDH网络传输数字电视节目，目前传输系统存在这样的问题：没有45M低速率接口，因为阿尔卡特1664SM设备是阿尔卡特公司第一代传输设备产品，其处理的最小速率为标准的STM－l电支路155M速率信号，对低于155M的信号，如45M、34M、2M等一些低速率信号，可以通过采用下挂低速率的SDH设备，在低速率设备上处理。如图1所示。这样，要完成数字电视节目在SDH网内传输，必须增加一套低速率的SDH设备，使之符合数字电视信号的传输要求。

因1641SM传输2M的数据业务，对于45M速率的信号不能进行处理，而165lSM或1650SM设备支持传输45M速率信号，在165lSM设备上最多安装16块45M电支路模块，只可惜165lSM设备在2002年6月停产，所以增加165lSM设备或45M电支路模块方法不可取。通过对复用设备的考察，建议采用155M复用器。原理是将4个45M低速率信号复用成一个标准的155M速率信号，这样就符合了1664SM处理的最小速率信号，与1664SM设备STM－1（155MbPS）电支路模块连接，利用SDH传输分插复用原理，1664SM可以将155M速率的信号复用成一个2．5Gbps高速率的信号，并经过1664光群路模块处理变成光信号，通过省光缆把信号
