DVB-T接收系统前端实现

地面数字电视广播标准是1998年通过的，这是最复杂的DVB传输系统。采用编码正交频分复用（COFDM）调制方式，8MHZ带宽内能传送4套电视节目，而且传输质量高。采用MPEG-2数字视频、音频压缩编码技术。此系统有利于数字与模拟电视共存，在与现行模拟电视混合传输方面显示出优势。DVB-T标准中主要规范的是发送端的系统结构和信号处理方式，对接收端则是开放的，可以开发各自的DVB-T接收设备，只要该设备能够正确接收和处理发射信号，并满足DVB-T中所规定的性能指标。

一 DVB-T接收系统总体方案

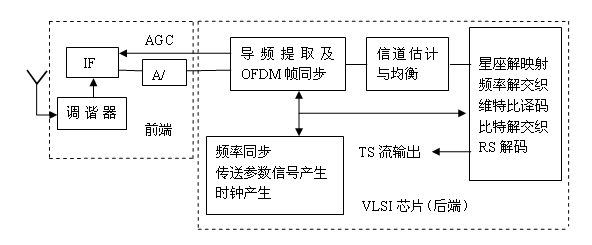

无线信号经天线接收后进入混频器，经过中频放大，A/D转换后进行前同步，经过FFT解调之后进行后同步，然后进行导频提取及OFDM帧同步，然后进行信道估计与均衡，经星座解映射、频率解交织、维特比译码、比特解交织以及RS解码后，恢复为TS流输出。因此DVB-T接收机系统的前端包括了调谐器以及A/D转换，前端的数字信号输入后端的超大规模集成电路，从而输出TS流，如图1所示。

二 DVB-T接收系统前端的硬件实现

1. 调谐器

（1）调谐器的原理

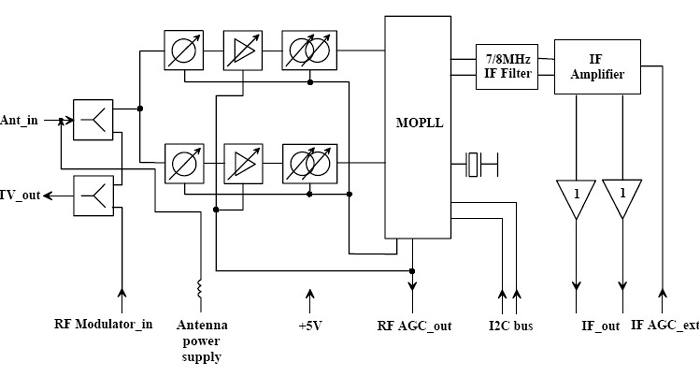

调谐器选用的是汤姆逊公司的DTT7579，它是符合欧洲地面电视标准ETS 300744的数字地面调谐器。DTT7579提供低阻抗高增益的IF输出，因此可以直接驱动A/D转换器，从VHF Ⅲ到UHF Ⅳ/Ⅴ范围内的频率被分成了2个频段，经过增益放大和滤波以后，转换成标准的36MHz中频信号，DTT7579提供了可转换7MHz或8MHz带宽的信道滤波以及中频AGC放大器，调谐器和频段的设置通过I2C总线由程序控制。调谐器的实现框图如图2。

(2）调谐器的配置及配置程序

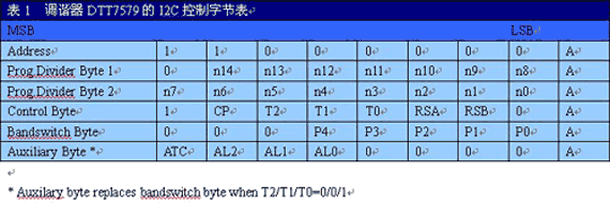

I2C总线是PHILIPS公司推出的新一代串行总线，其应用日渐广泛。目前许多单片机都带有I2C总线接口，能方便地实现I2C总线设计；对没有I2C总线的微控制器（MCU），可以采用两条I/O口线进行模拟。在以单片机为MCU的系统中很容易实现I2C总线的模拟扩展，有现成的通用软件包可以使用2到3个。采用ATMEL公司的AT89C051单片机通过I2C总线对调谐器进行配置，使DTT7579能够正确输出我们需要的IF信号。DTT7579通过I2C总线对频段的控制字节如表1。

其中：（公式1）

（公式2）

当频率在213-264MHz范围内，控制字节为10110100，当频率在510MHz～735MHz范围内，控制字节为10111100，当频率在735MHz～835MHz范围内，控制字节为11110100，当频率在835MHz～896MHz范围内，控制字节为11111100。当VHFⅢ为7MHz带宽时，带宽转换控制字节为00010010，当UFH为8MHz带宽时，带宽转换控制字节为00001000。当最高112dBuV且AGC电流较低时，辅助字节为00100000，当最高112dBuV且AGC电流较高时，辅助字节为10100000。相应的I2C控制程序如下：

N=RFI*6+RFD*6/1000+216; //RFI:射频频率值整数部分；RFD:射频频率值小数部分；

N_H=N/256;

N_L=N%256;

if （RFI>=213 && RFI<=264）

{reg2=0xb4;reg3=0x9c;reg4=0x12;seqdisp（0x80,19,frequencyseg2）;}

else if（RFI>=510 && RFI<735）

{reg2=0xbc;reg3=0x9c;reg4=0x08;seqdisp（0x80,19,frequencyseg2）;}

else if（RFI>=7359 && RFI<835）

{reg2=0xf4;reg3=0xdc;reg4=0x08;seqdisp（0x80,19,frequencyseg2）;}

else if（RFI>=835 && RFI<=896）

{reg2=0xfc;reg3=0xdc;reg4=0x08;seqdisp（0x80,19,frequencyseg2）;}
