日本放送协会（NHK）放送技术研究所在日前举办的独家展会——“技研展2006”上，展示了使用树脂薄膜做成的柔性液晶面板及有机EL面板。该所试制了实用尺寸为A4（分辨率为96×64像素）的液晶面板和5英寸（对角12.7cm，分辨率为128×72像素）有机EL面板，对其“可弯曲”和“重量轻”的柔性特点进行了演示。同时，此次还试制了使用有机TFT制成的分辨率为16×16像素的彩色液晶面板及单色有机EL面板，并在展会上介绍了下一步实用化计划。
柔性液晶面板
采用基于有机TFT的0.9英寸（对角长度2.3cm，分辨率16×16像素）有源矩阵薄膜面板的彩色液晶面板（图1），从技术上讲处于最尖端水平。“使用薄膜底板，在有机TFT中实现液晶的彩色显示恐怕尚属首次”（负责材料基础技术的栗田泰市郎）。如何在改善有机材料电子迁移率的同时，降低接触电阻和寄生电容是试制过程面临的课题。

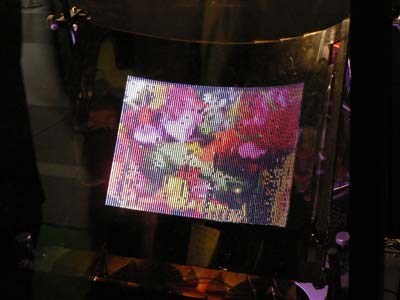

图1：利用有机TFT驱动的柔性彩色液晶面板
使用相同薄膜底板试制而成的A4（分辨率为96×64像素）液晶面板（图2）为被动矩阵型,通过结合基于LED侧照光的场序背照灯实现了彩色显示。该面板通过在2枚薄膜之间形成树脂壁，即使弯曲成半径约2cm的程度同样能够进行显示。为形成上述树脂壁，填入铁电液晶和紫外线硬化树脂的混合溶液后，使用掩膜进行紫外线照射。此时，为了避免产生温度的局域性变化，要通过提高整体温度，进行图案曝光，由此就能避免在树脂壁附近产生配向紊乱现象，比过去提高了对比度。
图2：采用场序背照灯的柔性液晶面板
柔性有机EL面板
作为在薄膜底板上形成有机TFT有源矩阵来驱动有机EL的面板，则试制了1.8英寸产品（对角长度4.6cm，分辨率为16×16像素）（图3）。通过在栅绝缘膜中采用Ta2O5，实现了低电压驱动。
图3：利用有机TFT驱动的柔性有机面板
而5英寸（分辨率为128×72像素）有机EL面板则为被动矩阵型（图4）。该所2005年曾结合使用白色有机EL与红绿蓝三色彩色薄膜制成了此类面板。此次，利用喷墨法分别形成了RGB各色磷发光有机EL材料图形，以此提高了色彩表现性能。

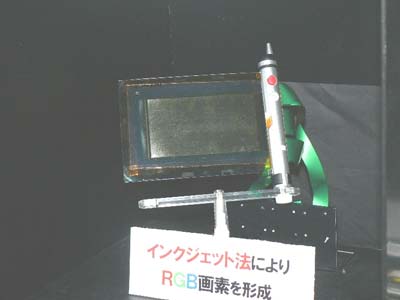

图4：利用喷墨法形成RGB各色有机材料图案的柔性有机EL面板
“超高清”基础技术
作为支持由NHK推进开发的“超高清”（扫描线4000条，分辨率为7680×4320像素）的显示器技术，此次还展出了间隔为0.15mm的1.6英寸（对角长度4cm，分辨率为192×192像素）FED（场发光显示器），和间隔为0.3mm、尺寸为57.6×48cm（分辨率为192×160像素）的PDP。
高精细FED（图5）与2005年相比进一步提高了效率和对比度。此次的提取电压为50V，“甚至可CMOS级”（现场解说员）。另外，PDP（图6）通过将电极保护材料由SrCaO取代MgO，使封入的氙气（Xe）量由10％提高到了30％，发光效率由2.6lm/W提高到了4.7lm/W。
图5：间隔为0.15mm、分辨率为191×192像素的FED
图6：发光效率更高的PDP
