高清晰度电视HDTV

我们常说的多少线；480是屏幕垂直方向上的像素。分辨率是描述画面解析度的参数。

带宽是指显示设备的视频带宽，它等于分辨率*场频*135%。例如:我们日常用的普通模拟清晰度电视（LDTV）的分辨率为340*255，场频为50HZ，那么其视频带宽=340*255*50*135%=5.84MHZ。

另外，现在的显示屏幕的宽高比有两种，一种是4：3，一种是16：9。其中4：3一般用在普通显像管电视机上，而16：9多用在高清晰电视机上。

数字电视的清晰度分为三个等级：普通清晰度电视（PDTV），其水平清晰度为200--300线；标准清晰度电视（SDTV），其水平清晰度为500--600线；高清晰度电视（HDTV），其水平清晰度为1000线以上，按照相关的标准定义，其分辨率为1920*1080，采用16：9的屏幕比例。

一般显像管的1MHZ视频带宽对应52线的水平清晰度，所以，普通清晰度电视的视频带宽是300/52=5.76MHZ；标准清晰度电视的视频带宽是600/52=11.52MHZ；高清晰度电视的带宽是1920/52=37MHZ。然而，根据有关标准规定，高清晰度电视的带宽为30MHZ，可见，显像管电视机是不能显示出HDTV的全部像素的，最多也只能显示全部像素的81%（30/37）。

现在的标清和高清电视根据场扫描方式的不同分为以下几种格式：SDTV-480I（垂直分辨率为480线，隔行扫描）；SDTV-480P（垂直分辨率为480线，逐行扫描）；屏幕的宽高比均为4：3 。HDTV-1080I（垂直分辨率为1080线，隔行扫描）；HDTV-1080P（垂直分辨率为1080线，逐行扫描）；HDTV-720P（垂直分辨率为720线，逐行扫描）；屏幕的宽高比均为16：9 。

现在市面上称为支持HDTV的32--36英寸的显像管电视机其水平清晰度也不会超过600线，就是最高档的显像管电视机，其水平清晰度也不过做到800线，为此，市面上的所谓HDTV显像管电视机并不是真正的HDTV电视机。

近年来，平板电视悄然兴起，有液晶平板（LCD）、等离子平板（PDP）、光显平板（DLP），这些平板电视都已经生产出了分辨率达到1920*1080像素的水平，完全符合HDTV的要求。如LG的76英寸PDP、三星的57英寸LCD，这些平板电视的分辨率均达到了HDTV的要求。

CATV网络供电系统的备份

在有线电视网络中的光接收机和线路放大器大多都采用集中供电方式，一旦电网产生区域性故障或停电及供电器出现故障都会使线路的供电失常，影响信号的正常传送。我们称这种现象为网络的可靠性不高，为了提高网络传输的可靠性，解决上述供电失常的问题，有必要在线路中采取供电备份的措施。

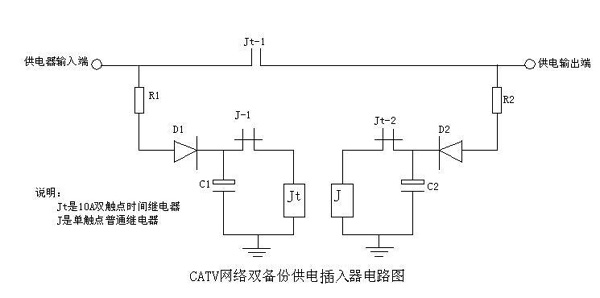

我设计了一个双供电器备份插入器，在两个互为备份的供电器（两个供电器装在不同的地方）输出端分别加装这个插入器，就达到两个供电器相互自动切换的功能，当甲供电器不工作，乙供电器自动切换补上。下面是这个插入器的应用图和原理图，这个插入器成本很低，不超过一百元。
