天柏“宽窄合一”双向网改技术

宽窄合一技术

EoC技术有效的解决了有线电视网络光节点后最后1公里的双向接入问题，是广电企业开展互联网及增值业务的基础，国内许多有线电视运营商也纷纷开始进行有线电视双向网络改造，但在改造过程中却遇到了两个主要问题，首先，有线电视的数字化消耗了各地有线电视运营商大量的资金，面对双向网络改造，许多运营商无力负担；其次，截至2008年底，在全国近4500万有线数字电视用户中，绝大部分用户使用的都是单向平移机顶盒，没有以太网口，也就无法开展双向增值业务。

作为广电运营商，建设下一代广播电视网（NGB）需要因地制宜，从自身的实际情况出发，有线电视网络的特点是上窄下宽，且各地没有联网，对外接入互联网的吞吐能力比较弱，但向下有线电视同轴电缆的却频带非常宽，由于广电运营商本身没有互联网出口，这就决定了广电运营商主要是卖服务，而不是卖带宽，所以说作为广电运营商，建设下一代广播电视网（NGB）需要扬长避短，NGB并不等于就是要宽带入户。

广电运营商建设下一代广电电视网（NGB）的重要资源是现有的有线电视网，需要充分发挥，实现快速低成本的全网覆盖和全网接入，目前全国有至少5000万台的平移机顶盒，几百亿的资金投入，如何将这5000万台的机顶盒立刻变成双向，盘活这几百亿的资金投入，让其发挥作用，十分重要。

2008年底，在对400户上海家庭的一项调查问卷中，我们发现受用户所喜欢的前13项数字电视增值业务中，带宽需求最大的也就是联网游戏，其带宽需求大概在50Kbps左右。经总结，我们了解到除了宽带上网和可视通讯以外，其余大部分业务都只需要几十K就可以实现，即通过双向窄带加IPQAM的方式实现。

天栢认为下一代广播电视网（NGB）的建设需要分布渐行。建设初期，因为基本业务都可以由窄带来实现，所以采用低成本的窄带，盘活现有平移机顶盒是不错的选择，根据业务发展的需求，使用宽带替换窄带，且宽带与窄带是平滑过渡转换的，最终实现全网用户的宽带覆盖与接入，这样既不违背下一代广播电视网（NGB）的发展趋势，又能循序渐进踏踏实实的建设好下一代广播电视网（NGB）。正是在此基础上，天栢创新性的提出了“宽窄合一”的有线电视双向网络改造技术，推出了一系列可以满足不同带宽应用需求的双向接入产品。该技术由两部分组成，基于WIFI降频技术的宽带WOC技术和基于DOC技术的窄带接入技术，由于在实现宽带接入的同时，创造性地引入了窄带技术，可以有效盘活现有的单向平移机顶盒，使得该技术成为当前最具性价比和保护现有投资的双向网络改造方案。窄带系统与宽带系统不仅能够单独组网，还可以宽窄混合组网，相互补充。

“宽窄合一”双向网络改造技术可以实现“一次改造，多种接入”，即通过统一的网络覆盖改造后，可以根据不同业务需求，灵活配置各种接入终端。具有多种接口类型的宽带终端（以太网口）和窄带终端（USB接口/串口）可以在同一网络上自由接入，互为补充。利用窄带系统高性价比的优势，轻松帮助运营商以较小的投资快速实现全网用户的双向接入，支持单向平移机顶盒开展双向增值业务。

宽窄合一产品

“宽窄合一”有线电视双向网络改造系列产品主要有：局端产品、中继产品、终端产品。

局端产品

概述：基于WIFI降频技术，将数据基带信号以OFDM方式调制到低频或高频频段上，与有线电视信号混合后，输出到有线电视网络中，在对原有网络设备与布线基本不做改动的前提下，将单向广播式有线电视网络改造成为一个双向、宽带、数字化的下一代广播电视接入网络，同时满足不同类型宽带终端、窄带终端产品的接入，工作频率900－1100MHz；

服务质量（QoS）：MAC层采用“载波侦听多点接入/避免冲撞CSMA/CA”机制，支持802.1n，具有很低的网络延时与抖动，充分保护业务服务质量（QoS）；

管理性：支持SNMP网络管理接口，提供对用户的带宽管理，支持集中式的用户接入管理，支持远程软件升级等；

灵活性：单模块最大吞吐量75Mbps；支持60VAC或220VAC供电方式，支持星型或树型同轴电缆网络拓扑，以应对千差万别的同轴电缆用户分配网络的实际情况，充分保证工程应用中的适应性和灵活性。

中继产品

概述：基于WIFI降频技术体系，用于在局端到终端之间有单向线路放大器的情况，确保双向数据信号的正常传输，跨接在线路放大器的有线电视信号输入和输出端口上，将下行混合信号在线路放大器输入端分离，通过线路放大器放大有线电视信号，通过中继设备对数据信号再生放大或跳接，在线路放大器输出端将有线电视信号与数据信号混合后下行传输，上行数据信号直接通过中继设备传输，同时满足不同类型宽带终端、窄带终端产品的接入；

有源中继和无源中继两种，对于长距离传输，线路衰减较大的情况，有源中继可以为双向网络延伸提供良好的支持，扩大网络覆盖面；

服务质量（QoS）：MAC层采用“载波侦听多点接入/避免冲撞CSMA/CA”机制，支持802.1n，具有很低的网络延时与抖动，充分保护业务服务质量（QoS）；

管理性：支持SNMP网络管理[FS:Page]接口，提供对用户的带宽管理，支持集中式的用户接入管理，支持远程软件升级等；

灵活性：单模块最大吞吐量75Mbps；支持60VAC或220VAC供电方式，支持星型或树型同轴电缆网络拓扑，以应对千差万别的同轴电缆用户分配网络的实际情况，充分保证工程应用中的适应性和灵活性。

终端产品

概述：基于WIFI降频技术体系，放置在用户端，分离有线电视信号和数据信号，窄带终端通过串口或USB接口与机顶盒相连，提供回传通道，宽带终端提供1～4个以太网接口与机顶盒或PC机相连；

服务质量（QoS）：MAC层采用“载波侦听多点接入/避免冲撞CSMA/CA”机制，支持802.1n，具有很低的网络延时与抖动，充分保护业务服务质量（QoS）；

管理性：支持SNMP网络管理接口，提供对用户的带宽管理，支持集中式的用户接入管理，支持远程软件升级等；

高带宽：宽带终端最大吞吐量75Mbps，完全满足下一代广播电视网络的带宽需求；

宽窄合一方案

“宽窄合一”双向网络改造方案可以实现“一次改造，多种接入”，即通过统一的网络覆盖改造后，可以根据不同业务需求，灵活配置各种接入终端。具有多种接口类型的宽带终端和窄带终端可以在同一网络上自由接入，互为补充。支持视频点播、收视调查、电视购物、电视股票、互动游戏、宽带上网等多种双向交互业务。由于在实现宽带接入的同时，创造性地引入了窄带技术，可以有效盘活现有的单向平移机顶盒，使得该方案成为当前最具性价比和保护现有投资的双向网络改造方案。

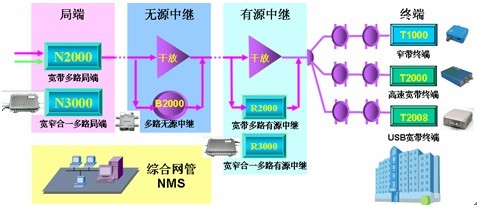

方案框图

方案框图

方案特点

1.一次覆盖，灵活接入。

网络改造便捷，能快速实现双向网络覆盖；

接入终端有多种接口可供选择；

可以根据业务需要，灵活选用宽带或窄带终端；

2.宽窄共融，平滑升级到下一代广播电视网络。

窄带业务：视频点播、信息资讯、购物支付、互动游戏、投票竞赛、收视调查、主副机控制......（业务特点：窄带上行，宽带下行）

宽带业务：宽带上网、可视通信、IPTV......

只需将窄带终端更换成宽带终端即可开展宽带业务，无需重新改造网络，完全平滑升级；

用户端150Mbps高带宽接入，完全满足下一代广播电视网络的带宽接入需求；

3.盘活现有的单向平移机顶盒，保护原有投资，双向网络平滑过渡。

支持单向平移机顶盒开展双向交互业务；

标准第三方接口，充分保护原有前端业务系统的投资；

4.低投入高产出的全接入模式。

利用窄带系统高性价比的优势，轻松帮助运营商以较小的投资快速实现全网用户的双向接入。

按照产出定投入，根据业务选技术，短期即可实现投入与产出的平衡。

5.综合网管系统：统一管理，便于运维。

业务管理：业务数据分析，用户行为分析，收视调查；

网络管理：网络质量分析，网络质量主动监控；

终端管理：宽窄终端控制，主副机控制。

总结

下一代广播电视网（NGB）的终极目标是把“看电视变成用电视”，NGB的核心竞争力是服务而不是带宽，NGB的技术线路必需是承前启后、包容开放的，NGB的财务模型一定不是盲目的投资，而是按照产出定投入，按照需求选带宽。

“宽窄合一”的双向网络改造技术将给广电企业带来长远的意义，在三网融合的趋势背景下，省际网络加速整合，全业务开放发展，下一代广播电视网（NGB）加快建设，整个产业链的标准将不断统一，加大了广电产业对于美好未来的把握。
