对等机顶盒分权管理网络系统结构(下)

　本文作者J.Walker 先生，英国NDS公司成员；O.J. Morries先生，英国Philips公司成员；B.Marusic先生，斯洛文尼亚Lijubljana大学成员。原文刊登于《IBC 2003论文集》，版权归IBC所有。孙松林先生译。

五 端到端的结构

　　在分析完系统设计要求后，我们需要设计端到端的系统体系结构。为此，首先定义一个分层模型，分析现有的候选技术，并将他们映射到以前确定的各个层，为了更好地选择硬件，需要再一步步细化各种选择，并确定解决方案之间存在的差距，进而开发新技术或修改已有的技术。

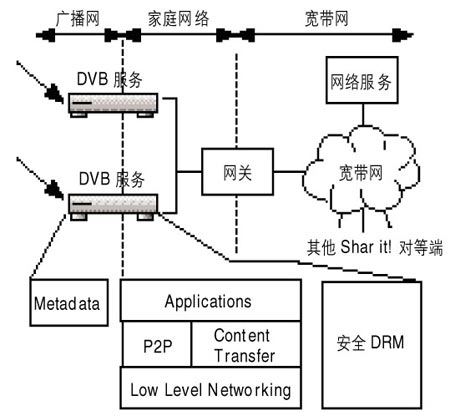

　　从最终系统结构的最高层来看如图5所示。

图5 系统结构图

1. 系统概念和标识符

　　很多对等网络的核心思想，就是将拥有相似喜好的对等组或对等团体集中起来。在Share it！中，这一思想仍然有效，但是我们将其扩展到用户组上。用户组具有三个属性，它们定义了用户如何在该用户组中和其他用户之间进行交互。这些属性分别是：

　　●成员资格—受限的或不受限的；
　　●发布权限—有节制的和无节制的；
　　●可见性—隐藏或可见。

　　这些属性的各种不同组合产生了不同的组类型，例如：

　　●不受限、无节制的可见组，例如，法拉利爱好组就是一个简单的自管理组，组成员对一个既定的主题感兴趣。所有的组成员都可以说明组关心的内容；
　　●不受限、有节制的可见组，例如，BBC EastEnders栏目组，一个简单实体(如BBC)就能表明组成员都感兴趣的公共内容；
　　●受限、无节制的隐藏组，例如，家庭组本身就对非组成员不可见，任何组成员都可以在组内发布内容。

　　在Share it！里，我们需要支持一系列内容共享的模型，如广播内容和家庭制作的内容。他们存在不同的可见性要求，比如，家庭制作的内容可能会有一些隐私要求，而对于广播内容就不需要。到此为止，我们已经定义了公共内容和私有内容——用户可以随意观看公共内容，而私有内容则不可以(注意：即使你可以看到公共或私有内容，你也有可能不具有获取、消费或共享它的权限)。

　　公共内容可以从任何一种用户组中访问，然而私有内容只对有限的拥有成员资格的用户组开放。一般而言，广播内容可以公开；但家庭制作的内容既可能是私有的，也可能是公开的。原则上讲，私有内容可能被用作非法传播的一种途径(就像今天不受限的对等网络那样)，所以需要一个检查跟踪机制以指明私有内容的网络出处。

　　该系统还需要用很多标识符来表示各种不同的实体，比如用户、设备、内容等，特别是内容标识最容易出问题。在证实系统中，我们采用TV-Anytime内容参考标识符(CRID)，但是这却把CRID的范围延伸到原本希望的运用之外了。当用在对等内容中时，CRID就存在缺陷；最初它只是用在受限实体上，用在广播网而不是用在分布式网络中的实体上。
2. 对等协议，发现和搜索内容

　　在测试阶段，该项目确定了一些候选对等协议，包括JXTA、UPnP和Gnutella。虽然UPnP是家庭内部网络结构中常用的协议，但由于不具有可扩展性，所以限制了它在这种家庭到家庭网络结构中的应用。Gnutella协议比JXTA更基本，因而我们最初想扩展Gnutella来支持所需的功能，或者使用更完善但是较“笨重”的解决方案—JXTA。最终，我们选择JXTA，是因为它是一个公开的对等协议，并由Sun微系统公司初创。

　　JXTA提供一个用于分布应用的平台，互联的对等端可以在对等系统中互相定位、参加团体活动并相互提供服务。JXTA是与编程语言、系统和网络平台无关的协议。

　　对等组是JXTA底层结构的核心，一个对等组是全局内所有对等成员的一个子集。单个参加者可以同时属于多个组。JXTA提供协议核以实现对等成员的发现、资格认证和监控。JXTA使用异步方式、单向通信通道、呼叫管道来发送和接收消息。所有数据交互在JXTA中都是以XML格式文档形式进行的。JXTA提供很多Share it！对等功能，还包括JXTA对等组和Share it！用户组之间的直接映射。我们已经开发了一个位于JXTA协议之上的软件层并为Share it！定义一个新的JXTA对等成员和对等组服务。
