CMMB100问

2009-08-05 15:25:00来源:DVBCN数字电视中文网 作者:CMMB工作组热度:

目录

一、综合类(5.1

1、什么是CMMB.1

2CMMB系统是如何构成的?.1

3、相对于数字电视,CMMB的技术特点是什么?.2

4、与国外的手机电视相比,CMMB的技术和业务有什么的特点吗?.2

5、国际上的手机电视都采用什么标准?.2

二、用户体验类(61.2

6、什么是手机电视,CMMB是不是就是手机电视?.2

7CMMB可以提供什么服务?.2

8CMMB有多少套节目,什么节目?.3

9CMMB的终端主要有什么类型,如何购买终端?.3

10CMMB提供的服务是否收费,如何收费?.3

11CMMB是否支持漫游,能不能异地订购节目.3

12、现在使用的手机、电视、计算机能否接收CMMB,为什么?.3

13、在火车、地铁上可以使用CMMB吗?.3

14CMMB节目是加密播出还是不加密播出,要获得CMMB服务需要办理什么手续?.3

15CMMB的节目和现在家里收看的电视节目一样吗?能转存录制吗?.3

16CMMB终端待机时间多长?能连续观看多长时间?.4

17CMMB换台时间多长?.4

18CMMB信号的接收效果如何,收不好时如何处理?.4

19、什么是补点?.4

20、室内接收效果怎么样?.4

21、在什么地方可以收到CMMB信号?国外能看到CMMB?4

22CMMB能收看高清节目吗?.4

23CMMB能不能接DVD和其它设备?.4

24、终端屏幕大小影不影响清晰度?支持的多大的屏幕?.4

25CMMB接收终端的辐射大不大?.4

26CMMB是否提供点播业务?.4

27、自拍的视频片段可以通过CMMB传递吗?4

28CMMB是否可接收卫星信号?.5

29、北京交通台广告中DAB手机能收看CMMB吗?.5

30CMMB的终端价位如何?.5

31、现在有多少家厂商提供CMMB手机?.5

32CMMBS波段和U波段节目一样吗?.5

33CMMBS波段和U波段怎么切换?.5

34CMMB终端在使用中可接收几种信号?.5

35CMMB可以打电话吗?.5

36、在北京能收到外地的节目吗?.5

37CMMB能支持多少用户?.5

38CMMB信道和手机信道的区别?.5

39CMMB的灵敏度是多少?.6

40CMMB有多少家芯片?.6

41CMMB终端怎么省电?.6

42CMMB支持的最大移动速度是多少?.6

43CMMB接收终端是否需要外接天线?天线的类型是什么?.6

44、卫星接收与地面接收可以使用同一接收机吗?.6

45、北京需要建多少发射点?.6

46CMMB支持AVS吗?.6

47CMMB手机有哪些功能?.6

48CMMB手机可以在观看电视节目的时候,同时得到演员、球赛等详细信息吗?.6

49CMMB频道很多,找频道会不会成为一个难题?.6

50CMMB运营商是谁?.6

51CMMB是否要建立监管体制?.7

52CMMB技术工作组是什么机构?.7

53CMMB组网工作由谁负责?目前进展情况?.7

54CMMB目前覆盖的37个城市是哪些?.7

55CMMB的节目由谁提供?.7

56CMMB有没有BOSS系统.7

57、手机电视如何保证缴费的能看,不缴费的看不了?.7

58CMMB是按流量收费吗?.7

59、用手机看电视一定收费很高吧?.7

60、不同地方的CMMB收费是否有很大的区别?.7

61CMMB收费与手机收费有什么区别?.8

62、是否所有CMMB节目都需要缴费?.8

63、手机电视什么时候开始播出?.8

64、我们国家现在开播手机电视会不会太早?.8

65、亚洲第一个开展手机电视的国家是哪一个?.8

66CMMB产业链会涉及到哪些环节?.8

三、系统技术类(11.8

67CMMB的技术路线是什么?.8

68CMMB的主要系统参数和指标是什么?.8

69S波段卫星传输覆盖是如何实现的?.10

70、什么是S波段地面增补网络?.10

71S波段地面增补网与S波段卫星系统是如何同步的?.11

72U波段地面覆盖网络采用什么方式实现覆盖.11

73U波段单频网是如何实现系统同步的?.12

74CMMB信号覆盖规划的原则是什么?.12

75CMMB加密授权系统采用什么方式?.12[FS:Page]

76CMMB终端应具备的主要功能要求是什么?.13

77CMMB已经颁布多少项技术标准?.14

四、术语概念类(29.14

78、什么是信源,什么是信道?.14

79、什么是调制?.14

80、什么是BPSK.14

81、什么是QPSK.14

82、什么是16QAM.14

83、什么是复用?.14

84、什么是复用帧、什么是复用子帧?.14

85、什么是编码器?.15

86、什么是复用器?.15

87、什么是调制器?.15

88、什么是ESG.15

89、什么是紧急广播?.15

90、什么是数据广播?.15

91、什么是S波段,什么是U波段?.15

92、什么是时隙?CMMB为什么分时隙?.15

93、什么是LDPC编码?.15

94、什么是OFDM.15

95、什么是载波?什么是单载波?什么是多载波?CMMB是单载波还是多载波?.15

96、什么是STiMi,CMMBSTiMi什么关系?.16

97、什么是广播信道?.16

98、什么是分发信道?.16

99、什么是单频网?什么是多频网?CMMB是单频网还是多频网?.16

100、什么是SFN?什么是MFN.16

101、什么是同频转发器?.16

102、什么是移频转发器?.16

103、什么是条件接收?什么是条件接收系统?.16

104、什么是CAS.16

105、什么是电子钱包?.16

106、什么是BOSS.17

CMMB科普100

一、综合类(5

1、什么是CMMB.1

CMMB是英文ChinaMobileMultimediaBroadcasting的缩略语简称,意为中国移动多媒体广播电视。CMMB主要面向手机、PDA等小屏幕便携手持终端以及车载电视等终端提供广播电视服务。CMMB的主要特点是:

1)可提供数字广播电视节目、综合信息和紧急广播服务,实现卫星传输与地面网络相结合的无缝协同覆盖,支持公共服务。

2)支持手机、PDAMP3MP4、数码相机、笔记本电脑以及在汽车、火车、轮船、飞机上的小型接收终端,接收视频、音频、数据等多媒体业务。

3)采用具有自主知识产权的移动多媒体广播电视技术,系统可运营、可维护、可管理,具备广播式、双向式服务功能,可根据运营要求逐步扩展。

4)支持中央和地方相结合的运营体系,具备加密授权控制管理体系,支持统一标准和统一运营,支持用户全国漫游。

5)系统安全可靠,具有安全防范能力,具有良好的可扩展性,能够适应移动多媒体广播电视技术和业务的发展要求。

2CMMB系统是如何构成的?

CMMB采用“天地一体”的技术体系,即:利用大功率S波段卫星覆盖全国100%国土、利用地面覆盖网络进行城市人口密集区域有效覆盖、利用双向回传通道实现交互,形成单向广播和双向互动相结合、中央和地方相结合的无缝覆盖的系统。CMMB的总体构成如图1所示。

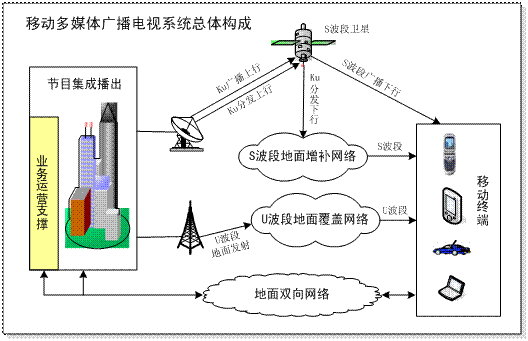

1移动多媒体广播电视总体构成

CMMB的系统构成中,CMMB信号主要由S波段卫星覆盖网络和U波段地面覆盖网络实现信号覆盖。S波段卫星网络广播信道用于直接接收,Ku波段上行,S波段下行;分发信道用于地面增补转发接收,Ku波段上行,Ku波段下行,由地面增补网络转发器转为S波段发送到移动终端。为实现城市人口密集区域移动多媒体广播电视信号的有效覆盖,采用U波段地面无线发射构建城市U波段地面覆盖网络。

3、相对于数字电视,CMMB的技术特点是什么?

CMMB也是数字电视技术的一种。CMMB采用先进的编码、压缩、调制等数字技术,专为7寸以下小尺寸屏幕便携接收终端提供电视节目服务,具有移动接收、高效省电等传统数字电视所不具备的技术特点。

4、与国外的手机电视相比,CMMB的技术和业务有什么的特点吗?

目前国外手机电视技术主要有美国的MediaFLO、欧洲的DVB-H、韩国的T-DMB等。和这些技术相比,CMMB图像清晰流畅、组网方便灵活、支持多种业务,具有自主知识产权,多项技术达到国际先进水平。

5、国际上的手机电视都采用什么标准?

国际上没有统一的移动多媒体广播电视/手机电视标准,美国以高通公司为代表推出了MediaFLO技术,欧洲以诺基亚为代表的公司推出了DVB-H技术,韩国以三星公司为代表在欧洲DAB技术基础上推出了T-DMB技术,我国经过多年的研发,成功地推出了中国移动多媒体广播电视(CMMB)技术,该技术已于200610月成为行业标准。

二、用户体验类(61

6、什么是手机电视,CMMB是不是就是手机电视?

手机电视是指可收看电视节目的手机。CMMB是移动多媒体广播电视系统,主要面向手机、PDA等小屏幕、移动便携手持式终端,以及车载电视等终端提供广播电视服务。CMMB是一种手机电视,但不仅仅是手机电视。

7CMMB可以提供什么服务?

移动多媒体广播电视系统主要面向手机、PDA等小屏幕、移动便携手持式终端,车载电视等终端提供广播电视服务。根据移动多媒体广播电视业务发展需要,移动多媒体广播电视业务平台主要由公共服务平台、基本业务平台、扩展业务平台等三个平台构成。

1)公共服务平台是向用户提供公益服务的移动多媒体广播电视业务平台,主要由公益类广播电视节目和政[FS:Page]务信息、紧急广播信息构成。CMMB公共服务平台播出的内容和开展的业务,为向合法用户提供的无偿服务。

2)基本业务平台是向用户提供基本数字音视频广播服务和数据服务的业务平台,包括卫星平台和地方平台传送的数字音视频广播服务和数据服务。CMMB基本业务平台向合法用户提供的服务,为有偿服务。

3)扩展业务平台是根据用户不同消费需求向用户提供扩展广播电视节目服务和综合信息服务的业务平台。CMMB扩展业务平台提供的服务主要由四方面构成,一是经营类的广播电视付费节目;二是经营类的音视频点播推送服务,利用系统闲置时间将用户定制的广播电视节目推送到用户终端;三是综合数据信息服务,主要有股票信息、交通导航、天气预报、医疗信息等;四是双向交互业务,主要有音视频点播、移动娱乐、商务服务等。目前,移动多媒体广播电视主要以音视频服务为主,扩展服务中综合信息、双向交互等服务将随着移动多媒体广播电视业务的发展逐渐推广应用。CMMB扩展业务平台向合法用户提供的服务,为有偿服务。

8CMMB有多少套节目,什么节目?

CMMB提供的广播电视节目套数,与信道带宽、调制参数、音视频编码码率等因素有关。一般在8M传统模拟电视带宽中可以传输8套电视节目和10套广播节目。具体节目数量与节目内容根据各地情况具体确定。

9CMMB的终端主要有什么类型,如何购买终端?

CMMB终端主要分为单向终端和双向终端两种形式。单向终端是只能接收移动多媒体广播电视业务不具备上行传输通道的接收终端,主要包括PDAMP3MP4和数码相机等;双向终端是除了能接收移动多媒体广播电视业务外同时具备上行传输通道的接收终端,主要包括手机、笔记本电脑等。

根据不同的应用场景,终端物理实现形式又可包括一体机和外接模块式两种形态。一体机是将移动多媒体广播电视射频信号的解调、解复用、解密、解码和显示通过单一的终端来实现,外接模块式终端则需要通过SDUSB接口实现移动多媒体广播电视业务的接收和展现。

目前已有多种型号的CMMB终端,要购买CMMB终端可与当地经销或销售商联系。

10CMMB提供的服务是否收费,如何收费?

CMMB采用产品包的方式向用户提供服务。CMMB的产品包主要分为公益包、基本包和扩展包。在CMMB向用户提供的服务中,公益包是向用户无偿提供的公益类移动多媒体广播电视服务,不向用户收取服务费用。基本包和扩展包则是向用户有偿提供的移动多媒体广播电视服务,根据用户的订购选择收取一定费用,为有偿服务。

CMMB的收费方式由CMMB运营商确定,具体方式在CMMB进入正式运营时公布。

11CMMB是否支持漫游,能不能异地订购节目

CMMB支持漫游,可以异地订购节目。具体方式请与当地服务商联系。

12、现在使用的手机、电视、计算机能否接收CMMB,为什么?

现在使用的手机、电视、计算机等暂时不能接收CMMB信号,如要接收CMMB信号,可以通过外接CMMB接收装置的方式实现接收,或购买支持CMMB接收功能的终端。

13、在火车、地铁上可以使用CMMB吗?

CMMB技术支持高速移动接收,在火车、地铁、汽车等交通工具上可以使用CMMB

14CMMB节目是加密播出还是不加密播出,要获得CMMB服务需要办理什么手续?

CMMB正式运营后节目将加密播出,公益类服务只要用户办理了合法的入网手续即可得到免费服务,付费类服务用户需办理相关的订购手续。

CMMB正式运营后,CMMB用户可以通过营业厅、互联网等多种方式进行服务订购。

15CMMB的节目和现在家里收看的电视节目一样吗?能转存录制吗?

CMMB播出的节目内容由CMMB运营商决定,具体内容CMMB正式运营后公布。

CMMB节目能否转存录制,取决于终端的功能。CMMB系统没有要求终端具备转存录制功能。

16CMMB终端待机时间多长?能连续观看多长时间?

CMMB终端待机时间取决于终端电池电量。对于符合要求的CMMB终端,应可连续收看电视节目3小时,或连续收听广播节目5小时。

17CMMB换台时间多长?

根据业务不同,切换时间可能不同。对于符合要求的CMMB终端,非加扰业务换台时间小于4秒,加扰业务换台时间小于7秒。

18CMMB信号的接收效果如何,收不好时如何处理?

在网络覆盖有效区内,CMMB信号接收效果很好。在网络覆盖条件不好时,可能会出现接收不流畅的现象,此时可移动到网络覆盖条件良好处接收或通过补点提高信号覆盖质量。

19、什么是补点?

CMMB信号比较弱接收终端不能正常接收的地点,安装小功率的发射装置,保证CMMB终端能够正常接收信号,一般使用在大楼内、电梯间等场所,这种技术叫做补点。

20、室内接收效果怎么样?

在网络覆盖较好的情况下,可以保障良好的室内接收效果。同时也可以采用补点的方式来确保室内接收效果。

21、在什么地方可以收到CMMB信号?国外能看到CMMB?

在有CMMB信号覆盖的地方可接收CMMB信号。目前,国外尚没有CMMB信号覆盖。

22CMMB能收看高清节目吗?

不能。CMMB主要是面向7寸以下小屏幕、移动便携的终端提供服务,不提供高清节目。

23CMMB能不能接DVD和其它设备?

CMMB终端如提供与DVD和其它设备的连接接口,可以与DVD或其它设备连接。CMMB系统本身对终端没有这个要求。

24、终端屏幕大小影不影响清晰度?支持的多大的屏幕?

有影响。CMMB是专为小尺寸屏幕提供电视节目的,一般7寸以下的屏幕观看效果最好。

25CMMB接收终端的辐射大不大?

CMMB各种类型的终端都没有增加辐射,原因是它仅接收了广播电视节目,而没有任何发射装置。

26CMMB是否提供点播业务?

CMMB可以在移动通信网的支持下提供点播业务。

27、自拍的视频片段可以通过CMMB传递吗?

CMMB暂不支持自拍视频片段上传功能。

28CMMB是否可接收卫星信号?

CMM[FS:Page]B接收终端只能接收CMMB专用的卫星信号,这和现在有的老百姓家用卫星接收(小耳朵)完全不同。

29、北京交通台广告中DAB手机能收看CMMB吗?

暂时不能。这是因为两种传输广播电视信号的方式不同,目前还不能兼容。

30CMMB的终端价位如何?

CMMB有四大类主要的接收终端:手机类、移动车载类、便携式媒体播放器类和用于笔记本电脑电视接收棒。要想接收CMMB广播电视节目,只需要在原来接收终端里面增加CMMB接收芯片,按照现在CMMB接收器件价格,只需要100元左右。

31、现在有多少家厂商提供CMMB手机?

现在已经有包括中兴、联想、天语等国内十余家厂家提供三十多种不同类型的手机终端,国外的品牌终端厂家也在进行CMMB手机的设计和生产,很快能够提供国内市场。

32CMMBS波段和U波段节目一样吗?

CMMBS波段和U波段的节目绝大部分是一样的,U波段增加了本地的一两套节目。奥运会期间,提供了中央电视台1359、新闻、少儿六套电视节目,中央人民广播电台和中国国际广播电台的广播节目各一套,在包括奥运城市在内的37个试点城市中,还增加了本地的广播和电视节目各一套。

33CMMBS波段和U波段怎么切换?

CMMB的接收终端可以具备S波段和U波段的自动切换功能,这是在一个调谐芯片内实现的。

34CMMB终端在使用中可接收几种信号?

CMMB移动终端在信号接收中,根据所处位置的信号情况及用户操作情况,可实现四种信号接收,一是直接接收S波段卫星信号;二是接收S波段地面增补信号;三是接收U波段地面覆盖信号;四是接收U波段地面覆盖同频转发信号。

35CMMB可以打电话吗?

CMMB的接收终端有多种类型,CMMB技术是为了接收广播电视节目,不是用来打电话的。带通信功能的CMMB手机终端可以通过移动通信网络打电话。

36、在北京能收到外地的节目吗?

目前还不能接收。现在在北京能够接收中央的8套广播电视节目和北京电视台的1套电视节目。

37CMMB能支持多少用户?

由于CMMB采用广播电视技术,只要在信号覆盖的范围内,支持的用户数是没有限制的。

38CMMB信道和手机信道的区别?

CMMB是新一代的广播电视技术,采用广播电视信道进行传输,手机信道是采用通信的信道进行传输,两种信道是不同的。

39CMMB的灵敏度是多少?

CMMB的灵敏度是指接收终端在什么信号强度下还能够接收到广播电视信号。在信号一定的情况下,一般来说灵敏度越高接收效果越好。

40CMMB有多少家芯片?

到目前为止已经有6家厂家可以提供CMMB的接收芯片。

41CMMB终端怎么省电?

现在的CMMB终端至少可以支持连续接收3个小时的广播电视节目。原因在于CMMB采用了一种叫做LDPC的国际先进的信道编码技术,同时特别为便携式终端,例如手机,增加了一种叫做“时隙”的技术实现省电。

42CMMB支持的最大移动速度是多少?

目前CMMB已经做到了在时速250公里/小时的条件下稳定接收广播电视信号。

43CMMB接收终端是否需要外接天线?天线的类型是什么?

CMMB终端有多种,根据需要可以选择是否外接天线。现在多数终端采用和收音机一样的拉杆天线,但尺寸很小,一般尺寸在10厘米左右。

44、卫星接收与地面接收可以使用同一接收机吗?

是,通过一个调谐芯片实现。

45、北京需要建多少发射点?

根据估算,完好覆盖北京五环内只需要7个发射点。在同等覆盖范围下,所需要的发射点比目前的移动通信网络需要的发射点大大减少。

46CMMB支持AVS吗?

支持。

47CMMB手机有哪些功能?

CMMB在原有的手机功能都不变的情况下,增加了清晰流畅的电视节目,音质清晰的广播节目,奥运快报、出行指南、阳光政务、天气预报等多种类型的信息服务。

48CMMB手机可以在观看电视节目的时候,同时得到演员、球赛等详细信息吗?

CMMB提供了电子业务指南功能,可以支持观看节目的同时,浏览节目播出时间表、比赛信息、演职员介绍、节目简介等信息。

49CMMB频道很多,找频道会不会成为一个难题?

CMMB提供了电子业务指南功能,能够方便快捷找到所需节目。

50CMMB运营商是谁?

CMMB是一个新兴的媒体,是广播电视的延伸和补充。广播电视部门将组建CMMB运营主体。

51CMMB是否要建立监管体制?

是。为了保障移动多媒体广播电视的正常运营,作为新兴的媒体,需要建立必要的技术监管体制。

52CMMB技术工作组是什么机构?

CMMB技术工作组是为了推进自主创新,完善标准体系,构建完整产业链,由180余家科研机构、高等院校、企事业单位以及运营商组建的非盈利性工作小组。CMMB技术工作组由广电总局统一领导,广播科学研究院作为秘书单位,详见www.CMMB.org.cn

53CMMB组网工作由谁负责?目前进展情况?

目前CMMB组网工作由国家广电总局无线局负责,截止到6月底已经完成了在直辖市、省会城市、计划单列市和奥运城市共37个城市的CMMB试验网络建设。北京已经完成了5个发射点的单频网组网工作。

54CMMB目前覆盖的37个城市是哪些?

37个城市为:北京、天津、上海、重庆、昆明、南宁、广州、福州、杭州、贵阳、长沙、武汉、哈尔滨、长春、沈阳、石家庄、济南、南京、合肥、南昌、郑州、太原、西安、兰州、银川、西宁、拉萨、乌鲁木齐、呼和浩特、成都、海口、大连、青岛、厦门、深圳、宁波、秦皇岛。

55CMMB的节目由谁提供?

CMMB在奥运会期间提供中央电视台的1359、新闻、少儿六套电视节目,中央人民广播电台和中国国际广播电台的广播节目[FS:Page]各一套,在包括奥运城市在内的37个试点城市中,还增加了本地的广播和电视节目各一套。

56CMMB有没有BOSS系统

为了向用户更好地提供服务,CMMB正在建立BOSS系统,以实现CMMB的运营管理。

57、手机电视如何保证缴费的能看,不缴费的看不了?

CMMB提供公益类免费广播电视节目服务,合法用户可以免费收看。对于付费类业务,如果用户未缴纳应付服务费,CMMB的加密授权系统将会取消该用户收看该节目的授权,从而确保正常缴费用户的权益。

58CMMB是按流量收费吗?

不是。CMMB是单向的电视广播节目,这和现有的移动通信网提供的电视服务完全不同,因此不按流量收费。

59、用手机看电视一定收费很高吧?

不会高,相比现在通过移动通信网络提供的手机电视业务,通过CMMB看付费类电视节目收费是低廉的。同时还提供免费的公益类广播电视节目服务,用户可以有很大的选择余地。

60、不同地方的CMMB收费是否有很大的区别?

CMMB是统一的技术标准,支持全程全网、全国漫游。根据业务的不同各地收费可能略有不同,但没有太大差别。

61CMMB收费与手机收费有什么区别?

CMMB只向用户收取由CMMB提供的付费类节目服务费,不属于手机通信费用。

62、是否所有CMMB节目都需要缴费?

CMMB向用户提供的公益类服务不收取服务费,合法用户可免费收看。

63、手机电视什么时候开始播出?

现已在直辖市、省会城市、计划单列市和奥运城市共37个城市进行了CMMB试验播出。

64、我们国家现在开播手机电视会不会太早?

在欧洲、美国、日本、韩国等国家和地区都已经开播了手机电视业务。CMMB是我国自主创新的移动多媒体广播电视电视技术体系,在奥运会上提供这一新兴服务,是科技奥运的重要体现,是北京奥运会的又一亮点。

65、亚洲第一个开展手机电视的国家是哪一个?

2005年亚洲的日本和韩国率先推出了手机电视服务,随着业务的推广,在日本已经超过一千万部手机可以接收手机电视节目,韩国也已经超过百万以上手机可以接收手机电视节目。

66CMMB产业链会涉及到哪些环节?

CMMB涉及到内容制作、网络运营、技术研发、设备制造、运营支撑、市场销售以及运营监管等环节。

三、系统技术类(11

67CMMB的技术路线是什么?

根据移动多媒体广播电视电视系统的技术体制、总体架构及体系结构,移动多媒体广播电视的技术路线为:

1)采用卫星和地面网络相结合的方式实现“天地一体”协同覆盖,信道传输采用STiMi技术。

2)全国节目通过S波段卫星对全国实现覆盖,卫星遮挡地区可采取地面同频增补方式,在城市人口密集区域采用U波段增补。

3)地方节目采用U波段地面网络实现覆盖。

4)电视业务视频压缩编码采用AVSH.264/AVC,伴音压缩编码采用MPEG-4HEAAC;广播业务音频压缩编码采用DRA

5)数据广播采用可扩展的多协议封装复用传输,支持流模式、文件模式传输。

6)加密授权系统对音视频流和数据广播流采用ISMACryp进行加扰,系统前端支持同密,终端采用多密,系统支持单向、双向和基于电子钱包的授权管理方式。

7)运营支撑系统原则上采用两级架构体系,对内容统一加密,统一管理,支持公共服务、基本服务和扩展服务,实现各类终端用户的合法注册。

68CMMB的主要系统参数和指标是什么?

CMMB主要系统参数和指标是移动多媒体广播电视系统建立过程中的基本要求。移动多媒体广播电视系统的主要系统参数和指标为:

1)音视频编码

1音视频编码主要系统参数和指标

名称

主要指标/参数

视频广播业务

视频压缩标准:AVSH.264

音频压缩标准:MPEG-4AAC

帧率:25/

图像分辨率:QVGA320x240)、QCIF(176x144)

采样格式:4:2:0

音频广播业务

音频压缩标准:DRA

音频声道:单声道、立体声

采样率:48kHz44.1kHz32kHz

2)信道传输

2信道传输主要系统参数和指标

名称

主要指标/参数

带宽

卫星:3×8MHz

地面:8MHz

调制方式

OFDM

映射方式

卫星:BPSKQPSK

地面:BPSKQPSK16QAM

编码方式

外编码:RS

内编码:LDPC

循环前缀

51.2µs

系统净荷

2.046-16.243Mbps

3S波段卫星

3S波段卫星主要系统参数和指标

名称

主要指标/参数

卫星功率

17000W

广播信道

上行频率:13.75-14.00GHz

下行频率:2.633-2.660GHz

卫星EIRP值:东部地区:EIRP67dBW

西部地区:EIRP64dBW

分发信道

上行频率:13.75-14.00GHz

下行频率:12.20-12.25GHz

卫星EIRP值:东部地区:EIRP54dBW

西部地区:EIRP50dBW

4)地面覆盖网络

4地面覆盖网络主要系统参数和指标

名称

主要指标/[FS:Page]参数

频率

S波段:2.633-2.660GHz

U波段:470-798MHz

基本覆盖

便携接收:覆盖区域边缘至少70%以上的地点概率可接收

移动接收:覆盖区域内至少90%以上的地点概率可接收

良好覆盖

便携接收:覆盖区域边缘至少95%以上的地点概率可接收

移动接收:覆盖区域内至少99%以上的地点概率可接收

单频网相邻发射台间距

15.36Km

69S波段卫星传输覆盖是如何实现的?

移动多媒体广播电视系统使用S波段卫星通过广播信道和分发信道实现全国范围的移动多媒体广播电视信号的有效覆盖。广播信道用于CMMB终端直接接收,Ku波段上行,S波段下行;分发信道用于地面增补转发接收,Ku波段上行,Ku波段下行,由地面增补网络转发器转为S波段发送到CMMB移动终端。移动多媒体广播电视卫星传输覆盖如图2所示。

2CMMB系统卫星链路架构

在移动多媒体广播电视卫星传输覆盖中,广播信道直接提供全国大部分范围移动终端的S波段CMMB信号接收,分发信道提供S波段地面增补覆盖网的CMMB信号,实现卫星阴影区S波段CMMB信号的增补转发。

70、什么是S波段地面增补网络?

S波段地面增补网络是为解决S波段卫星信号阴影区而需要建立的地面增补覆盖网络。在S波段地面增补转发过程中,根据阴影遮挡范围和实际覆盖环境,采用移频和同频两种转发方式。

1)移频转发方式(Ku-S

接收卫星Ku波段下行信号,信号经过变频放大后以S波段频率重新发射,使覆盖范围内的S波段OFDM信号强度达到接收要求。

2)同频转发方式(S-S

接收卫星S波段OFDM下行信号,信号经过放大之后以S波段频率重新发射,使覆盖范围内的S波段OFDM信号强度达到接收要求。

71S波段地面增补网与S波段卫星系统是如何同步的?

地面增补网与卫星系统同步的关键是确保S波段卫星信号到达接收终端的时间与S波段地面增补设备转发信号到达接收终端的时间一致。要实现地面增补网与卫星系统同步,关键是确定地面增补转发器转发信号的发送时刻。地面增补转发器转发信号发送时刻关系如图3所示。

3地面增补转发器转发信号发送时刻关系示意图

在地面增补转发器转发信号发送时刻关系图中,一定区域内广播信道与分发信道卫星传输链路时间相同;考虑到地面信号在其覆盖范围内到达接收终端的时间可以忽略不计,因此广播信道发送延时与地面增补处理延时时间相同时,即可保证地面增补网转发信号的发送时刻与广播信道信号到达地面的时刻一致。地面增补转发器转发信号的发送时刻为:

其中:

:地面增补网转发发送时刻/广播信道接收时刻

:广播信道发送时刻

:分发信道发送时刻

:分发信道接收时刻

在具体实现中:

1)分发信道发送时刻必须早于广播信道发送时刻,分发信道发送时刻提前广播信道发送时刻不大于250ms

2)分发信道将广播信道发送时刻、分发信道发送时刻、地面增补网转发发送时刻等系统同步信息填充至分发信道数据流中发射到地面增补网络;

3)地面增补转发器接收并提取同步信息,控制地面增补信号发送。

72U波段地面覆盖网络采用什么方式实现覆盖

移动多媒体广播电视U波段地面覆盖网络采用单发射台站覆盖或单频网覆盖两种覆盖方式实现中央节目和地方节目的集成播出。

1)单发射台站

对于城区面积较小、楼宇密度较低、地势较平坦的地区,单个发射台站可完成基本覆盖要求的,采用单个发射台站以及同频转发器补充覆盖的建设方式。在单发射台站覆盖方式中,主发射塔发射U波段移动多媒体广播电视电视信号完成覆盖地区的基本覆盖,各个同频转发器接收到主发射塔的信号放大后以同样的频率发射,完成主发射台阴影区的补充覆盖。

2)单频网

对于城区面积较大、单发射台站覆盖方式无法满足基本覆盖要求的地区,采用单频网(SFN)覆盖方式,即基于若干发射台站建成本地区单频网实现基本覆盖,覆盖阴影地区由同频转发器补充覆盖解决。在单频网覆盖方式中,节目传输分配中心通过光缆、微波等传输链路将移动多媒体广播电视电视信号传输分配到各个发射站,各发射站的发射机采用同一频率在同一时刻发射同一节目,完成单频网的基本覆盖。

73U波段单频网是如何实现系统同步的?

移动多媒体广播电视单频网络采用GPS接收机、复用器以及调制器实现系统同步。

在同步实现过程中,调制器根据复用器提供的广播信道帧的起始发送时间、单频网的最大延时以及GPS接收机为调制器提供的当前时间确定时间同步关系。当满足以下关系时,进行同步调制发射。

其中:

——表示GPS接收机为调制器提供的当前时间

——表示复用器提供的广播信道帧的起始发送时间

——表示复用器提供的单频网最大发射延时

在具体实现过程中,各设备相互配合实现系统同步。具体为:

1GPS接收机提供10MHz频率基准、1PPS1秒钟一个脉冲)时间基准和TOD消息;

2)复用器提供每个广播信道帧的起始发送时间、单频网的最大延时和广播信道帧发射时间;

3)调制器根据接收到的同步信息和GPS接收机提供的当前时间,调整发射时间。

74CMMB信号覆盖规划的原则是什么?

移动多媒体广播电视系统信号覆盖规划原则为:

1S波段频率使用2.635-2.660GHzU波段频率使用470-566MHz606-798MHz

2U波段频率指配时,有规划频率的,启用规划频率;没有规划频率的,有效挖掘频率资源寻找可用频率。在没有频率资源的地方,调整现有频率资源。

3)发射台站的选址优先选用现有可用发射台址;无可用发射台址的,选用规划广播台址;如确有必要,考虑启用新台址。

4)规划计算使用的信道模型,需根据不同区域、不同地形选择合适的传播模型,并结合实测数据进行相关修正。[FS:Page];

5)须在保护间隔要求的距离内设置移动多媒体广播电视发射站,避免产生网内同频干扰;合理规划每个发射台站的发射功率等级,避免产生邻近区信号干扰。

75CMMB加密授权系统采用什么方式?

CMMB加密授权系统是移动多媒体广播电视用于对播出节目进行加密授权控制的关键系统。CMMB加密授权采用条件接收系统(CAS)和电子钱包系统两种方式进行授权控制管理。无论采用何种方式,均使用加扰器对内容进行加扰,并通过条件接收系统的授权控制信息(ECM)对加扰控制字(CW)进行加密传输。

1)采用条件接收系统进行授权控制管理时,前端使用加扰器对内容进行加扰,授权控制信息(ECM)经复用传输至用户终端;用户终端收到CAS根据BOSS要求生成的授权管理信息(EMM)后,对内容进行解密解扰操作后播放。

2)采用电子钱包系统进行授权控制管理时,前端使用加扰器对内容进行加扰,授权控制信息(ECM)和产品信息经复用传输至用户终端;用户终端根据产品信息及电子钱包余额判断是否可以获得授权。如可获得授权,终端扣除电子钱包相应费用后,通过条件接收模块对内容进行解密解扰操作后播放。

76CMMB终端应具备的主要功能要求是什么?

为高质量接收和显示移动多媒体广播电视系统视音频和数据业务信息,CMMB终端至少需具备以下基本功能:

1)稳定可靠接收移动多媒体广播电视系统视音频、数据和紧急广播信息等基本业务码流,终端支持自动频点搜索功能,同时支持手动设置功能。S波段:2.6352.660GHzU波段:470798MHz

2)视音频压缩编码符合移动多媒体广播电视系统信源视频、音频压缩编码技术要求,视频广播流支持AVSH.264/AVC视频压缩解码,MPEG-4AAC音频压缩解码;音频广播流支持DRA音频压缩解码。

3)终端支持如下视频参数:

1)符合AVS2.0级,符合H.264基本类,H.264基本类的级2或者以上为可选;

2)帧率:25/秒,其它帧率可选;

3)图像分辨率:QVGA320x240)、QCIF(176x144),其它分辨率可选。

4)采样格式:YUV采样格式符合4:2:0格式,其它可选。

5)视频码率:解码支持的最大码率不低于384kbps

4)终端支持如下音频参数:

1)声道:单声道、立体声;

2)采样率:48kHz44.1kHz32kHz,其它可选;

3)音频码率:解码支持的最大码率不低于128kbps

5)电子业务指南符合《GY/T220.3-2007移动多媒体广播第3部分:电子业务指南》标准,支持S波段和U波段ESG信息接收,支持ESG自动或手动更新,支持网络和频道搜索。

6)紧急广播符合支持S波段和U波段紧急广播信息接收,支持接收到紧急广播消息后的强制切换,支持紧急广播信息触发;紧急广播功能应包括紧急广播消息提示、显示和存储。

7)终端应支持文件模式和流模式数据广播业务的解析,并实现数据广播业务的展现。

8)满足移动多媒体广播电视条件接收系统要求,具有条件接收模块和标准的电子钱包,可具备条件接收通用接口。

9)终端应用启动应至少具有以下功能之一:

1)终端开机后直接进入移动多媒体广播电视应用;

2)在终端的第一级界面/菜单上具有移动多媒体广播电视应用启动功能;

3)在终端上具有快捷健,按此键进入移动多媒体广播电视应用。

10)终端业务切换可通过以下几种方式实现:

1)通过电子业务指南的业务列表进行业务切换;

2)通过基于HTML网页的门户导航进行业务切换;

3)提供按键、旋纽或软件按键等方式进行业务切换;

11)显示功能:终端应可实现全屏显示、CMMB标识显示、信号强度显示、亮度和音量等参数调节等功能。

12)支持软件在线升级功能,终端能识别软件版本号,在版本不同时接收该软件,并对保存在存储器中的软件进行更新。

77CMMB已经颁布多少项技术标准?

截止20086月,CMMB已颁布7项移动多媒体广播电视行业标准,分别为:

1GY/T220.1-2006移动多媒体广播第1部分:广播信道帧结构、信道编码和调制

2GY/T220.2-2006移动多媒体广播第2部分:复用

3GY/T220.3-2007移动多媒体广播第3部分:电子业务指南

4GY/T220.4-2007移动多媒体广播第4部分:紧急广播

5GY/T220.5-2008移动多媒体广播第5部分:数据广播

6GY/T220.6-2008移动多媒体广播第6部分:条件接收

7GY/T220.7-2008移动多媒体广播第7部分:接收解码终端技术要求

四、术语概念类(29

78、什么是信源,什么是信道?

信源是需要传输的信息,CMMB中的信源主要为音视频及数据。信道是信息传输的通道,CMMB中信息传输采用的是无线信道。

79、什么是调制?

对信号源的信息进行处理,使其变为适合于信道传输形式的过程。CMMB采用的是BPSKQPSK16QAM等调制方式。

80、什么是BPSK

BPSK是英文BinaryPhaseShiftKeying的缩略语简称,意为二进制相移键控,是一种数字调制方式。

81、什么是QPSK

QPSK是英文QuadraturePhaseShiftKeying的缩略语简称,意为正交相移键控,是一种数字调制方式。

82、什么是16QAM

QAM是英文QuadratureAmplitudeModulation的缩略语简称,意为正交幅度调制,是一种数字调制方式。16QAM是指包含16种符号的QAM调制方式。

83、[FS:Page];什么是复用?

将多路数据组合成一路数据的过程。复用的目的是更好地共享信道资源,适应信道传输。

84、什么是复用帧、什么是复用子帧?

复用帧是指封装了业务或控制信息的数据帧,不同标识的复用帧使用不同的物理层逻辑信道来发送。复用子帧是复用帧的基本组成单元,承载一个业务或者一个控制信息表的数据。CMMB复用帧和复用子帧是CMMB复用必须的组帧方式。

85、什么是编码器?

编码器是指将音视频原始数据进行压缩编码的设备。

86、什么是复用器?

复用器是指实现音频、视频、数据等业务信息复用的设备。

87、什么是调制器?

调制器是指实现信道调制的设备。CMMB调制器包括卫星广播信道调制器、卫星分发信道调制器和地面覆盖调制器

88、什么是ESG

ESG是英文ElectronicServiceGuide的缩略语简称,意为电子业务指南,是一种多媒体广播信息导航业务。CMMB通过ESG获得移动多媒体广播电视业务的相关信息,如业务名称、播放时间、内容梗概等,便于终端用户快速检索和访问。

89、什么是紧急广播?

紧急广播是一种利用广播通信系统向公众通告紧急事件的方式。当发生自然灾害、事故灾难、公共卫生和社会安全等突发事件,造成或者可能造成重大人员伤亡、财产损失、生态环境破坏和严重社会危害,危及公共安全时,CMMB紧急广播可以提供一种迅速快捷的通告方式。

90、什么是数据广播?

数据广播是指以点对面的广播方式,传输文本、图像、音频、视频等多媒体信息数据的一种技术方式,通过它可以把海量的信息传送给用户,满足用户的各类信息需求。CMMB的数据广播可以提供财经信息、交通导航、网页广播等多种数据业务。

91、什么是S波段,什么是U波段?

S波段是指频率范围在1.553.4GHz的电磁波频段,U波段是指频率范围在470-798MHz的电磁波频段。CMMB的卫星信号使用S波段进行覆盖,城市地面信号使用U波段进行覆盖。

92、什么是时隙?CMMB为什么分时隙?

时隙是指时间分片技术中按时间划分的最小信道资源,CMMB1秒分为40个时隙,每个时隙占25msCMMB使用时隙主要是为了节省接收终端的电量消耗。

93、什么是LDPC编码?

LDPC是英文LowDensityParityCheck的缩略语简称,意为低密度奇偶校验,是一种先进的纠错编码技术。

94、什么是OFDM

OFDM是英文OrthogonalFrequencyDivisionMultiplex的缩略语简称,意为正交频分复用,是一种多载波调制技术。

95、什么是载波?什么是单载波?什么是多载波?CMMB是单载波还是多载波?

载波是指信息经过调制后以特定频率发送出去的信息载体。

单载波是指在一个固定的频段内只采用一个载波的调制技术。

多载波是指在一个固定的频段内采用多个载波的调制技术。

CMMB采用多载波调制技术。

96、什么是STiMi,CMMBSTiMi什么关系?

STiMi是英文Satellite-TerrestrialInteractiveMulti-serviceInfrastructure的缩略语简称,意为卫星地面交互式多业务体系,是一种基于卫星和地面信道的调制技术和信道编码技术的统称。

CMMB物理信道传输采用了STiMi技术。

97、什么是广播信道?

CMMB中广播信道特指是用于直接覆盖接收终端的卫星传输信道。

98、什么是分发信道?

CMMB中分发信道指为地面S波段增补网络提供转发信号的卫星传输信道

99、什么是单频网?什么是多频网?CMMB是单频网还是多频网?

单频网是指网络中所有发射机工作于相同的频率,时间同步地发射相同节目的无线传输网络。

多频网是指相邻发射台使用不同的频道发送同一个节目的无线传输网络。

CMMB根据不同的组网要求采用单频网或单发射台站的方式实现覆盖。

100、什么是SFN?什么是MFN

SFN是英文SingleFrequencyNetwork的缩略语简称,意为单频网。

MFN是英文MultipleFrequencyNetwork的缩略语简称,意为多频网。

101、什么是同频转发器?

同频转发器是将接收信号滤波、放大等处理后以相同的频率转发到覆盖阴影区域的设备。

102、什么是移频转发器?

移频转发器是将接收信号滤波、放大等处理后并移频到指定的频段后再转发到覆盖阴影区域的设备。

103、什么是条件接收?什么是条件接收系统?

条件接收是容许被授权的用户使用某一业务,未经授权的用户不能使用这一业务授权控制技术。条件接收系统是实现条件接收功能的系统,CMMB加密授权采用条件接收系统和电子钱包系统两种方式进行授权控制管理。

104、什么是CAS

CAS是英文ConditionalAccessSystem的缩略语简称,意为条件接收系统。

105、什么是电子钱包?

电子钱包是基于智能卡安全特性,支持充值、消费和查询余额等交易的应用和数据结构。电子钱包是存储在智能卡中的虚拟钱包,可供用户在终端对消费行为进行付费。CMMB加密授权采用条件接收系统和电子钱包系统两种方式进行授权控制管理。

106、什么是BOSS

BOSS是英文Business&OperationSupportSystem的缩略语简称,意为运营支撑系统。CMMB运营支撑系统是对用户信息、用户设备信息、用户定购信息、用户授权信息、财务信息等进行记录、处理、维护和管理的系统。

责任编辑:xiaolin

为您推荐

手机电视:全球热播 未来新利润的增长点

在欧美及亚洲其它各地,手机电视已被认为是继电视、广播、报纸和互联网之后的第5媒体形式,亦是电讯商、手机商的未来新利润增长点。这也难怪手机巨头诺基亚,开始为手机电视弄潮。与传统电视、广播、报纸和互联网4种媒体形式相比,据诺基亚亚太区多媒体业务董事JawaharKanjilal表示,手机电视3大特点十分突出:一是时刻相伴左右;二是个人化;三是互动。据诺基亚在芬兰、新加坡的经验显示,手机电视比传统电视更优胜的地方,是能无限延长高峰收视时间。晚上8~10时一般为传统电视的收视高峰期,但在手机电视的运作中,内容供应商可将电视节目数码化后,手机用户就可在不同的时段将节目下载至手机上观看。更重要的是,在这个

手机电视牌照已发1个半 运营商开始跑马圈地

上海文广手机电视项目即将进入商用阶段,广东省正在进行手机电视的试验。此外,其他很多省市移动电视公司也都在对手机电视市场摩拳擦掌。然而在热闹繁荣的背后,不容回避的一个隐忧是:传输标准未定,广电系很有可能再次重蹈有线电视诸侯割据的局面。抢占地盘:广电系迫不及待“本来是一块完整的玉,现在给打碎了,多么可惜的事情。”一位从事数字电视研究工作的沈先生对手机电视市场做出如此比喻。他认为,标准迟迟未定,必将导致各地方手机电视所采用标准不统一,形成诸侯割据、各自为战的局面。一位国外芯片厂商驻中国的首席代表也认为,在中国要做一个事情显然太复杂了。主管部门没有敲定标准,各地方已经开始各自为战,这个产业恐怕永远做不

手机电视产业躁动 文广欲商用后调高费用

“每月30元人民币,你在手机上可以看到国内外几十套电视节目和时下最新的电影。”谁听了不会心动呢?不管这种声音是基于哪一种传播形式传到你耳中的。2005年9月28日,上海文广与中国移动共同宣布,正式开通手机电视“梦视界”,提供下载点播和直播等形式的手机电视节目。此次双方联手正式推出的手机电视业务,是全国唯一具备移动手机电视运营牌照的业务。手机电视,这个终端终结者终于要跃跃登场了。流行在全球手机业的一个战略判断是,“照相是去年的大事,音乐是今年的大事,看电视是明年的大事”。尽管这些都是手机的新功能应用,但与前两件手机大事相比,后者带动的则是一个产业链。根据IMSResearch一项报告,到2010

作为大众传播的手机电视 春天还没来到!

作为大众传播的手机电视,春天还没来到!为什么现在手机电视不能称作大众传播呢?一个简单的传播过程是由传者,内容,媒介,受众组成的,下面我主要从这几个方面去比较当前的手机电视与大众传播的不同:1.烧钱的娱乐与大众的消遣广州曼德科技发展有限公司在它的《手机电视系统方案要点》中认为手机电视的用户群定位于“受教育程度较高”“经济条件较好”“商务高端用户和追求时尚一族”大众传播之大就大在大规模生产信息与大规模受众即大众上,我国著名的传播学者郭庆光认为“大众传播就是专业化的媒介组织运用先进的传播技术和产业化手多,以社会上一般大众为对象而进行的大规模的信息生产和传播活动。”这里我们仅谈手机电视受众与大众传播的
