【摘 要】本文根据目前徐州市县两级数字电视平台建设及运营的实际情况，并根据建设及运营中的具体实践，就实际运营中面临的区域控制技术解决方案、概念以及技术环节总结出一些自己的经验，以供业界各位同行及技术、产品供应商共同借鉴和探讨。
【关键词】区域控制 分布式数字电视系统 Network_ID
1 前言
近来，徐州市数字电视业务发展迅速。市台数字电视前端建设已经全面完成，依托市台已建成的全国领先、功能完备的有线数字电视综合业务平台，利用既有市到县SDH网络，市县广电联动，在双方投入均较为有限的情况下，市台有线数字电视业务市场得以大规模扩展、覆盖面横向获得了极大延伸，各县区广电在既有网络规模不变的情况下多功能综合业务能力得以增强、实现了网络服务多样化及服务品质优化、从而使网络赢利能力得到大幅提升。此合作项目的开展，体现了“又好、又快”的方针，市县广电双方实现了双赢。
铜山开通数字电视业务主要基于如下技术方案，即在市县二级机房添加相应的设备，利用市县SDH传输网向县区传输数字电视信号，县区不再自建平台，与市区共用CA、SMS，从而实现市县二级在数字电视业务的合作。此方案对市县二级而言，既节省资金，又提高市县传输网络的利用效率。
2 徐州市县数字电视系统结构
铜山县广电网络有线数字电视系统建成后，徐州数字电视系统形成了分布式数字电视系统，由徐州市中心主系统和县区分系统组成。市中心系统由完整的BIGBAND前端、CA、SMS等各部分组成，县区分系统主要有QAM调制器等设备。

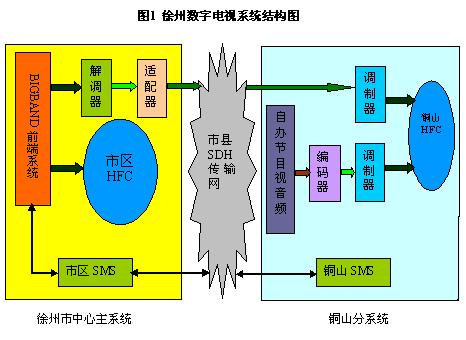

徐州数字电视系统结构图如图1。
3 区域控制技术的提出
区域控制概念的提出是针对分布式数字电视系统提出来的，在集中式网络中没有区域控制的概念。
区域控制技术是指当在不同地区发展数字电视业务面临不同的受众群体，为了更好的区别对待用户，技术上可以对某一地区传输的数字电视信号和接收终端进行相关处理，使运营商能够按照不同的区域制定不同的运营策略（如收费标准）。区域控制的实施对杜绝机顶盒与IC卡在不同区域的流动，规范市场将起到很大的作用。
4 区域控制的基本原理
区域控制的关键是对节目码流中的SI信息进行相应的处理。但它同时又涉及数字电视CA、SMS、智能卡和机顶盒等多个环节，需要这多个环节共同作用才能实现区域控制。
首先，需要市中心前端能产生具有特定标志的SI信息，并能将带有该SI信息的节目流正确地传输到各个分前端。其次，各个分前端要能对接收到的SI信息进行修改或过滤，保留本地所需的内容部分，然后将处理后的SI信息随节目流发送到本地用户网中供用户接收。SMS系统必须开启区域控制功能，为各个区域指定区域码，并为不同区域的产品制定相应的销售策略，赋予不同的产品属性。用户端智能卡或机顶盒中需CA厂家提供对区域信息处理的能力，以便能将此区域信息与SI中的特定标志进行核对，实现控制机顶盒的工作，进而达到每个智能卡或机顶盒只能在特定、唯一的区域进行有效的业务接收。
5 区域控制技术方案选择
区域控制技术解决方案有两种，采取的都是区域码法的模式，区别在于末端是采用IC卡还是机顶盒来做保障。
5.1 利用机顶盒实现

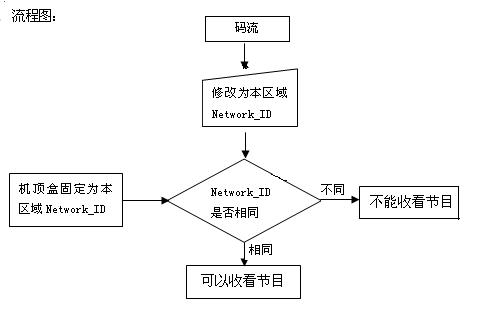

即在各个不同区域分发的机顶盒中写入不同的网络标识（Network_ID），通过在各个区域分前端更改传输流中的Network_ID，使其与当地机顶盒中的Network_ID一致。机顶盒在开机使用时检测传输流中Network_ID与本机存储是否一致，若一致则可以收看节目，若不一致则不能收看节目，从而使得机顶盒和IC卡不可漫游。
采用这种方案的优点
（1）方案实施与CA等各种设备没有必然的联系；
（2）方案简单易于实现，在分前端只需选用具备修改PSI/SI表功能的QAM调制器，利用QAM调制器修改PSI/SI功能，将NIT表中的Network_ID修改成本地值就可以。
该方案具有以下不足：
该方案功能依赖于机顶盒保障，一旦机顶盒厂商参与盗版，则运营商无法控制。
5.2 利用IC卡实现即在各个不同区域分发的IC卡中写入不同的网络标识，通过在各区域分前端更改传输流中的Network_ID,使其与当地IC卡中的Network_ID一致。区域控制实施后，IC卡在解密EMM包前会判断IC卡中的Network_ID是否和码流中的Network_ID一致，若一致则解密EMM包可以收看节目，若不一致则不解密EMM包不能收看节目，从而使机顶盒和IC卡不能漫游使用。
采用这种方案的优点：
（1）方案功能由CA系统保证，确保安全性；
（2）方案简单易于实施，在分前端只需选用具备修改表功能的QAM调制器，利用QAM调制器修改PSI/SI功能，将NIT表中的Network_ID修改成本地值即可。
该方案具有以下不足：
方案需要CAS支持，制约了运营商对CAS的选择。
5.3 方案的选择
在徐州市数字电视系统区域控制方案的选择中，充分考虑现有条件，并比较两种方案的安全性，我们决定采用IC卡方式实现区域控制。
采用这种方案的优点：
（1）徐州数字电视平台已选用永新同方公司的CAS，具有支持利用IC卡实现区域控制的功能，可以确保安全性；
（2）铜山县分前端选用数码视讯的QAM调制器，具备修改PSI/SI表的功能，可以修改NIT表中的Network_ID值；
（3）该方案实现了对IC卡的控制，在节目，即数字电视业务的基本层面上实现了区域控制。
6 区域控制的实施
区域控制方案的实施是一个涉及到各方面的系统工程：在软件方面，需要CA系统、SMS系统支持；在硬件方面，需要中心前端设备、分前端设备及机顶盒支持。
由于CA系统与机顶盒的授权/反授权密切相关，并直接关联智能卡，所以在区域控制的实现上居于核心的地位。
另外，SMS系统在受理业务时，需要根据不同的用户信息及机顶盒和智能卡的出入库管理，确定用户的区域，并通过区域编码识别用户及其终端机顶盒和智能卡的特征，从而辅助实现区域控制。
对于中心前端及分前端的硬件设备而言，需要支持特征码流的发送与识别，并能进行相应的处理，以保证特征码流根据区域特征进行锁定和正确的传送，与之相关的设备有加扰器、QAM调制器及网络适配器等。
机顶盒厂家需要从CA厂家获得授权，使机顶盒支持区域控制。
6.1 具体实现方法
（1）机顶盒启动时收取NIT表，将其中的Network_ID记入机顶盒缓存中；
（2）通过SMS设置卡的区域值（第一个特征值），区域值记录到智能卡中；
（3）若Network_ID值与卡中的区域值不一致，说明卡不在运营商的区域范围内，机顶盒提示“区域不正确”，无法收看加扰节目；
（4）若两值相等，说明区域正确，可以正[FS:Page]常收看加扰节目。
6.2 实施步骤
第一步：规划各地区Network_ID值；
备注：Network_ID不能为0
第二步：按照第一步规划好的值，通过增加或修改QAM调制器的配置来修改每个地区的Network_ID；
备注：QAM调制器需要具备可修改Network_ID的功能。
第三步：通过SMS对不同地区的IC卡设置不同的区域位值，此区域位值和Network_ID相同，通过EMM包发送，记录到智能卡中；
备注：此项工作应提前进行，制定发送策略，保证所有用户在启动区域控制时都已记录好相应的区域值。
第四步：修改CAS配置，即Ecmg对应的注册表项，启动某些频道的区域控制；
第五步：在各地区用机顶盒和IC卡进行接收测试；
第六步：测试成功后可在各地区逐步发展用户。
7 徐州数字电视系统区域控制实施要点
我市数字电视平台构建时，主体面向我市网络，不涉及县区数字电视业务。在实施区域控制方案时，数字电视业务支撑平台需做如下调整：
（1）CA系统在播发的节目流中设置的区域码与SMS系统在为IC卡授权时写入的默认区域码不一致，如实施区域控制，则必须把这两个值改为一致。
（2）徐州市区现在使用的机顶盒是否支持区域控制仍不清楚。如现在使用的机顶盒不支持区域控制，则必须对我市市县二级市场上使用的机顶盒进行升级，使其支持区域控制。
（3）SMS系统需要增加区域，并增加相应区域的产品，对所有产品的属性重新配置。
（4）CA系统需要开启区域控制功能。
（5）铜山县前端设备（QAM调制器）参数调整。
（6）在实施区域控制后，如在我市市场上再出现不支持区域控制的机顶盒，仍会存在严重问题，即这些不支持区域控制的机顶盒不会去比对节目流中区域码与IC卡中的区域码是否一致，即使CA系统开启区域控制功能，这些机顶盒仍可与徐州地区任意IC卡配对使用。
上述问题中，前五项可以通过技术手段进行解决，第六项则除技术手段外，还必须辅以市场手段进行配合。为顺利实施徐州数字电视区域控制方案，针对以上问题，提出以下解决方案。
7.1 区域码修改
CA、EPG系统在播发的节目流中区域码设置为100；而SMS系统在为IC卡授权时写入的区域码为365，如实施区域控制，则必须把这两个值改为一致。相应地有两种修改方案。
7.1.1修改CA、EPG系统
把CA、EPG系统中设定的区域码修改为365，需要做以下工作：
（1）EPG删除、重发；
（2）CA修改特征位值，开通区域控制功能；
（3）BIGBAND重置EPG与CA系统的通信。
操作风险：
（1）EPG整个系统删除重发期间将造成用户无法正常收看到节目，在重发后是否能够正确解析EPG信息存在很大风险；
（2）CA修改特征值后与BIGBAND平台需要重新建立通信，在此期间对现有授权用户的影响无法预料。
7.1.2修改SMS系统
把SMS系统中设定的区域码修改为100，需完成以下工作：
（1）开发、测试区域码批量刷新工具软件；
（2）把SMS系统中区域码配置文件相应值改为100；
（3）在线批量刷新IC卡上的区域码。
操作风险：
（1）批量刷新工具软件的使用没有先例，能否顺利实施有待验证；
（2）在线刷新时用户必须开机，必须尽可能长时间循环刷新；
（3）如有IC卡未能批量刷新，仍需单独手工刷新。
7.2 SMS系统设置根据铜山县具体的业务要求和营销策略，需对SMS系统中的如下参数进行设置：

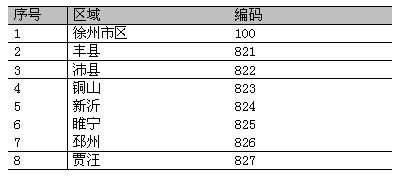

（1）根据下表中徐州地区Network_ID规划，设置铜山县特征位为823；
（2）增加铜山县销售区域，增加或修改产品销售区域（确定产品的销售区域，包括市区和县区的产品，哪些产品属于哪些区域）；
（3）操作员权限修改（确定哪些操作员属于市区，哪些操作员属于县区，包括各操作员的权限）；
（4）新增销售策略、仓库、营业厅，更改整体架构（确定铜山县是否会新增节目；铜山县节目打包策略及价格；设备如何销售；铜山县营业厅、仓库数量）；
（5）SMS系统由华为进行版本升级以支持区域控制；
（6）服务管理接入客户端（SMAC）、前置机（FEP）更新配置。
7.3 CA系统设置
CAS缺省没有启动区域控制功能。区域控制相关工作全部完成后，需手工修改注册表中ECMG的参数，并重新启动ECMG模块，才能开启区域控制功能。区域控制值通过ECM包传输给机顶盒，若ECM包中的区域控制值为1，则机顶盒搜索每个频道时都进行区域控制判断；为0则搜索每个频道时都不进行该项判断。
7.4 铜山县前端设置
铜山县数字电视前端设备主要有QAM调制器。为实施区域控制，需要调整其参数，使其输出的节目流中的Network_ID值从市区的100修改为铜山县的823。为验证区域控制实施的结果，并测试QAM调制器的参数配置情况，采用了多台机顶盒及IC卡配合SMS系统、华为区域码刷新工具进行了全面系统的测试，结果完全符合要求。至此，在整个区域控制技术的实施过程中，技术层面的问题已经全部解决。
8 结束语
区域控制对于实现数字电视业务不同地区采用不同的运营策略起着至关重要的作用，但在当前条件下，实施区域控制存在着一定的技术风险。鉴于我市数字电视业务的发展状况及市县间存在的客观差别，经过反复论证，采取最佳方案，将风险及负面影响减至最小，已经成功实施了数字电视区域控制，为我市数字电视业务的发展打下了良好的基础。
