揭秘真相！“LED电视”时代并没有到来

引言

随着消费者对环保、超薄、高画质等要求不断提高，LED背光源液晶电视凭借其在节能、环保和色彩表现等方面的绝对优势成为2009年平板发展的新趋势。

时下LED俨然成为了液晶电视市场的热门词汇，LED背光灯也因其自身广色域、高对比度、超长寿命以及更为环保的诸多特性成为了下一代液晶电视的重要发展方向。然而到底LED与液晶电视之间到底有怎样的联系呢？LED光源的电视到底是不是液晶电视？什么才是真正的LED电视？

拒绝文字游戏 LED也属液晶电视

这就是一些品牌对它的全新液晶电视产品线所采取的战术，用LED点亮屏幕。在它网站上的平面广告中，也将这一新产品系列简单地称为“LED电视”。但它们可不是真正的LED电视。因为这种所谓的“LED电视”和真正严格意义上的LED直接成像电视还是有着很大的不同。这里的“LED电视”本质上仍然是液晶电视，只是将液晶电视的背光源换成了光学特性更好的LED光源。这样称呼它们的目的在于，将一种照明技术名称套用在当前已有的“冷阴极荧光灯管”液晶电视产品线，让它显得似乎很不同。

无论是否有效，放弃“LCD”这一缩写的决策是明智的营销手段。总之，“LED”是个时髦的缩写，是一个新兴且可能是革命性的照明光源技术，风靡一时。 就好像“高清电视HDTV”和“数字”这类词汇一样，在它们时兴的时代让人心动。

但它同样迷惑消费者。业内人士透露，在最近一次逛电视零售店的时候，他听到不少朋友询问他们看的是哪种电视。有人说他们看的不是液晶电视或等离子电视，而是LED电视。 更准确地说，它只是一个以LED为背光源的更昂贵的液晶电视，并不是真正的LED电视。况且，目前LED背光液晶电视的价格可以是标准液晶电视或等离子电视价格的两倍。

什么是LED电视？

真正的LED电视，应该是用LED直接成像的。彩色的LED显示屏用R/G/B三个LED管组成一个像素点，通过控制每一个像素点的亮于灭，来实现图像的显示。其成像的原理和同样是主动发光的等离子非常相似。而目前所谓的LED电视只是使用LED照亮屏幕的LCD液晶电视。它可以有两个方式达到这一目的：将显示屏的整个背面换成LED（所谓“直下背光”），或在周边放上LED（所谓“侧光”）。这两个技术的使用，使电视耗能低于等离子电视和使用荧光管的液晶电视。

点评：目前市面上的LED背光源电视，均属于液晶电视范畴，不是真正意义上的“LED电视”，因为都是采用液晶面板成像，只是背光源更换成了LED背光。因此消费者在购买时别被厂商的宣传蒙蔽了双眼，要在根本上明白二者的定义。心知肚明，谁也就骗不了您了。

按照背光源入射位置划分：

LED背光模块依光源入射位置分为直下式与侧入式两大类，大致可分为直下式RGB-LED、直下式白光LED、侧光式白光LED、侧光式RGB-LED等。

　　在较大尺寸下，侧光式背光源的发光均匀性和发光亮度都受到限制，导光板的重量和成本也随尺寸的增大而有很大的增加。与之相比，直下式背光源工艺简单，不需要导光板，其技术关键在于色彩和亮度均匀性，是目前大尺寸液晶电视背光源研究开发的主流。

直下式LED

　　直下式背光源工艺简单，不需要导光板，LED阵列置于灯箱底部，从LED发出的光经过底面和侧面反射，再通过表面的扩散板和光学模组均匀射出。

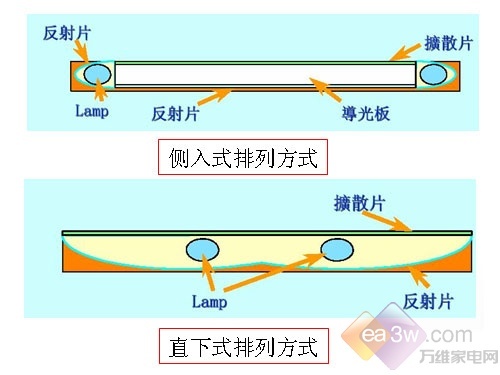

直下式LED背光示意图

　　直下式背光源的厚度由灯箱底部和散射板的距离决定，通常厚度越厚，背光源的光均匀性就越好。在背光源较薄的情况下，色彩和亮度均匀性就成了直下式背光源的技术关键。

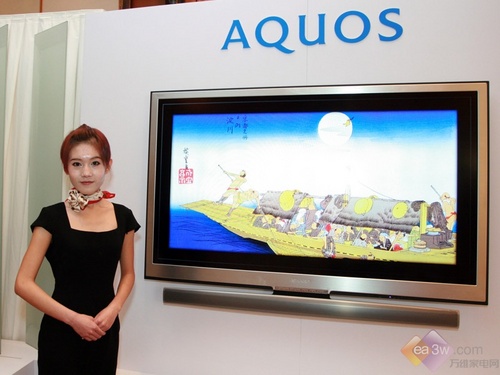

采用直下式LED背光源的夏普XS1系列液晶电视

　　LED灯的光场分布类型对背光源的色彩和亮度均匀性起着重要作用，目前背光源所用L ED 灯通常有朗伯型和边发射型两种，由于边发射型L ED 更有利于背光源的光均匀性，直下式背光源大都采用边发射型LED。但是大角度边发射LED由于其中间光强偏低，易造成暗斑，影响背光源的均匀性。

　　侧光式LED

　　侧光式背光模块即将点状光源设置在经过特殊设计的导光板侧边作为背光源，使用LED颗数较少。而因光源置于导光板侧边，LED受颗数及亮度限制，仍需将光均匀分散整个平面上时，会形成当面板面积越大，光源辉度运用越有限。

　　因LED背光源放在产品的侧面，因此后面只需要添加导光板就可以液晶产品的外观厚度可以做到很薄，比如三星最新推出的6000/7000/8000系列LED就是采用侧光式背光模块，使其厚度仅为2.99CM。侧光式白光LED背光液晶电视具轻薄、结构简单等优势边光式背光一般可做的很薄，但光源的光利用率较小，且越薄利用率越小，最大约50% 。

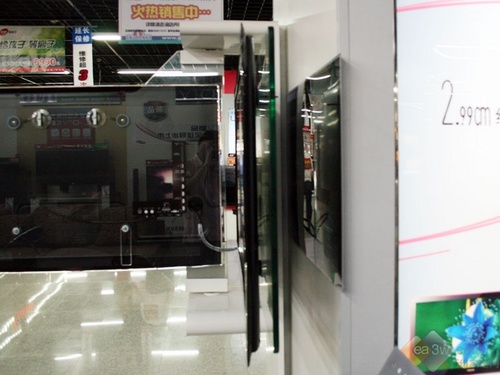

采用侧光式LED背光源的液晶电视，机身能很薄

　　侧光式LED产品因是由点光源组成线光源，而非由点光源分布至TV用LCD面板整个面积，故无法作到区域控制功能，不能分区控制不仅是对动态对比值及动态影像画质提升没有帮助，更为重要的产品无法实现产品的节能，即使实现的节能也是通过减少LED灯的数量或采用低功耗LED灯来达到节能的目的。

　　点评：与传统LCD光源组件和投射原理相比，LED侧光源由机身两侧发出光源，通过内置的高透光率的导光板的作用，使光线投射到面板上。限制LCD厚度最大的就是荧光灯的厚度，侧光源位于两侧的投射位置，使得其并不占据电视厚度的空间。

　　与侧光源相比，LED背光源的优势在于能够动态控制背光灯，这样在表现某些黑暗场景的图像时，只需要调整必要的背光灯区域(在画面上表现为黑色或较暗的部分)的局部灯光，即能向您展现出明暗对比自然的高品质图像效果。另外，通过红、绿、蓝三色 LED背光灯扩大色域表现范围，同时将屏幕漏光控制[FS:Page]在较低限度，提供丰富的黑色表现力，有效地降低能耗。因此，技术上各有优势。通过不同的取舍，可以达到不同的产品诉求。

　　LED背光液晶电视的优势

　　优势一：色域广

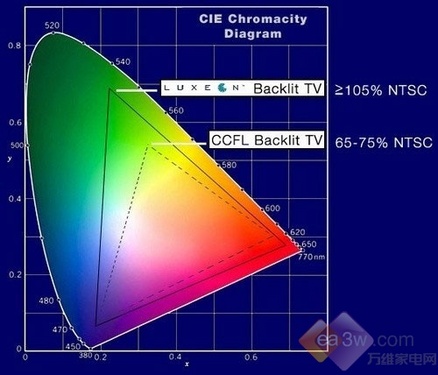

LED电视色域示意图

　　CCFL (冷阴极灯管) 背光源是激发荧光粉发光的，其发光光谱中杂余成分较多，色纯度低，导致其色域小，通常只有NTSC的70 %左右。而LED的发光光谱窄，色纯度好，用三基色LED混光的背光源具有很大的色域和优秀的色彩还原性，通过选择合适三基色，可以达到NTSC 的105 %以上，比传统CCFL背光源的色域扩展了大约50 %。

优势二：寿命更长

　　一般来说，LED背光源的使用寿命要比CCFL更长一些。不同CCFL的额定使用寿命(半亮)在8，000～100，000小时之间，而LED背光源则可以达到CCFL的两倍左右。而且为了增强性能而采用了改进设计的CCFL背光的使用寿命还会更低一些。

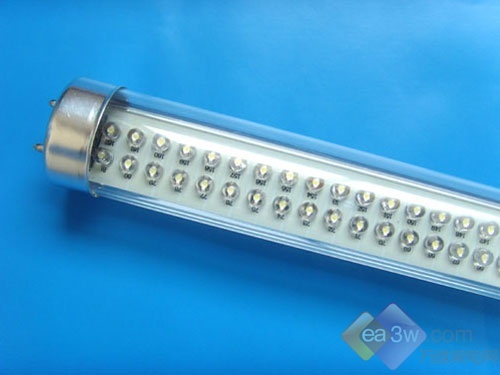

LED背光源使用寿命要比CCFL更长

　　此外，由于电路设计方面的原因，采用LED背光源的LCD的体积还有望更加小巧，而且电路设计的成本也将大大降低。

　　优势三：环保节能

　　在以CCLF冷阴极荧光灯作为背光源的LCD中，其所不能缺少的一个主要元素就是汞，也就是大家所熟悉的水银，而这种元素无疑是对人体有害的。

　　虽然目前厂商方面已经尽力在降低荧光管中的汞含量，但是完全无汞的荧光管会带来一些新的技术问题，暂时看到不到实现的前景。而反现LED背光源，其优势在于完全不含汞，符合绿色环保的时尚。

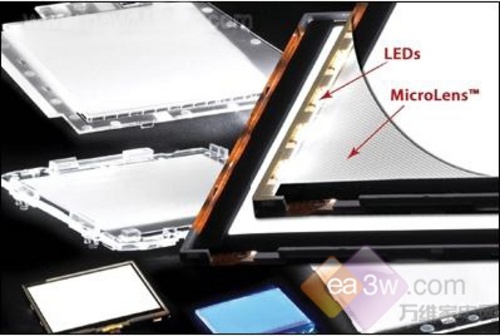

LED将光结合到光导板的效率比CCFL更高

　　LED背光源非常节电。其功耗要比CCFL冷阴极背光灯更低一些。LED内部驱动电压远低于CCFL，功耗和安全性均好于CCFL（CCFL交流电压要求相对较高，启动时达到1，500～1，600 Vac，然后稳定至700或800Vac），而LED只需要在12～24Vdc或更低电压下就能工作。

　　另外，虽然CCFL的发光效率并不比LED逊色，但是由于CCFL是散射光，在发光过程中浪费了大量的光，这样一来，反而显得LED光的效率更高。而由于效率更高，可以减少采用LED灯的数量，其设计可以更加合理，也减少了露光的麻烦。

·优势四：超薄外观

　　液晶电视若要作到超薄，其中有2个主要决定因素，分别为背光模块与电源基板厚度，然因背光模块整个面积与液晶面板相似，而电源基板仅占液晶电视部分面积，换句话说，液晶电视最薄部分的厚度，与背光模块有很大的关系。

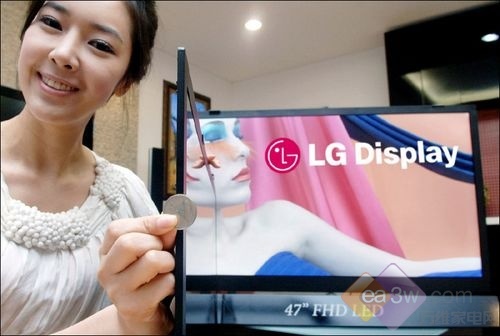

最新LED液晶厚仅5.9毫米

　　LED背光源中的侧光式LED应用在电视用LCD背光模块，其厚度皆较CCFL型直下式及侧光式、及LED直下式还薄，以三星电子40英寸、厚度10mm TV用LCD面板而言，其背光模块厚度仅约5mm。

　　以侧光式CCFL型背光模块而言，因CCFL灯管直径较LED封装后的厚度还高，故侧光式LED背光的LCD面板厚度能作到比CCFL侧光型还薄。

　　LED液晶电视是否比等离子电视的图像效果好？

　　有意思的是，我从来没有听到过业内人士有这样的评价。他们最多指出，在深黑色和色彩饱和度的表现方面，LED液晶电视的出现使等离子电视不再有优势。隐含的意思是，比普通液晶电视优秀，但并未超过等离子电视。然而等离子电视在价格方面的优势相比LED液晶电视明显。

　　如果想要一个LED的液晶电视，是否应该购买使用背光技术的电视？

　　事情并不是那么简单。 LED背光电视仅仅使用了大约1000根LED。而且，这些LED需要以规模较大的群体为单位进行调节，因为逐一控制LED的成本十分昂贵。因此当您关闭或调节一组LED时，您也可能将电视显示屏上周边应该发亮的场景也调黑了。如果您减少调节量，那么相关的黑色区域将比图像上其他没有被亮色包围的黑色要浅。

　　理论上讲，您可以增加LED数量，因此每一条LED仅照亮液晶显示屏上200万像素上的一个像素。如果这样，您可以扔掉液晶显示屏，因为您实际上已经创造了一个LED电视----就好像时代广场上的巨型LED广告牌 一样。

　　电视新时代来临，价格仍是拦路虎

　　如今的电视市场竞争日益激烈，液晶电视的市场竞争已经达到白热化的阶段，差异化竞争成为企业全新的发展战略。LED电视由于自身功能的优势，将成为未来电视发展的新方向，因此，无论是国内厂商还是合资品牌，无不大力发展LED产品。

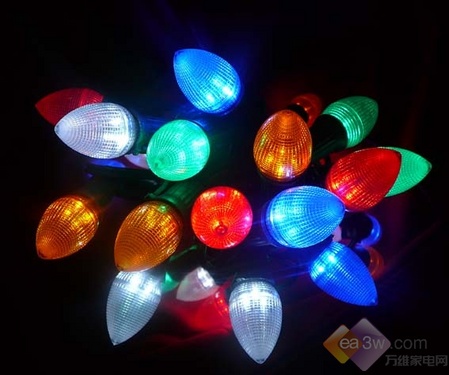

LED光源

在CES展上LED产品如此大规模的出现，已经很好的证明了企业的发展战略。
据了解，今年包括LG、东芝、日立、长虹等品牌都会陆续推出高端LED电视产品，LED技术已成为屏幕全高清化、机身超薄化、倍速驱动技术之后，电视机产业的又一大发展趋势，相信电视市场的LED时代即将来临。

不过，目前LED的生产较高，而且白光LED器件被几大厂商垄断，产量也无法上去，因此价格偏高，购买时机并未成熟。相信等LED背光电视机大量普及的时候，价格会比现在降低不少，到那时候再出手才是明智之举。
