H3C广电数字双向网改造 解决方案技术解析

方案概述

随着广电传媒在构建和谐社会中的作用越来越重要，互动数字电视的发展趋势也越发明显，它给广电运营商带来的不仅仅是电视节目传输手段的技术性革命，更为重要的是，在此基础上，广电运营商可以为用户提供崭新的互动娱乐方式，改变了传统的用户只有被动接受的服务模式，这一技术上的变革为广电运营商带来了巨大的市场商机。广电有线运营商将在创新的商业赢利模式下，逐渐快速地向综合业务运营商发展。

广电数字电视建设必须首先解决的是把HFC网络从单向网络改为双向网络，经过多年的试验和尝试，结合当前无源光网络和以太网技术的发展，EPON＋LAN或EPON＋EOC(Ethernet Over Coax)方式是最合适当前广电接入网双向改造的方案。H3C广电接入网双向改造方案基于EPON的LAN入户和EOC入户方式的结合，可以充分保护有线电视HFC网络投资，并推动目前的以单向分配为主的网络向具有多业务承载能力的双向宽带信息网络演进，帮助广电运营商成功实现战略转型。

方案简介

有线电视(CATV)在其承载网——光纤同轴电缆混合网络(HFC)中是以广播的方式传递，接入网双向改造为HFC增加上行数据通道，满足广电开展VOD点播、宽带上网等其他新业务的互动需求。

广电接入网双向改造建议采用EPON方案，首先随着铜缆成本的增长，以及光纤成本的大大降低，光进铜退已成为广电HFC网络改造的趋势；其次越来越多的小区实现了光纤到楼道，为EPON方案提供了线路基础；另外EPON网络和HFC网络具有相同的广播下传方式，点对多点树型构造，可以轻松地在HFC网络中实现EPON组网。

H3C广电HFC双向改造解决方案

方案特点

两种方案、灵活接入

提供EPON + LAN和EPON + EoC两种方案，适用新小区和旧小区不同的建设环境，灵活接入终端用户。

快速改造，实现简单

快速实现改造，任何情况都可以选择最简单的改造方案。新建小区采用EPON + LAN方案，利用已经铺设好的LAN口，同轴和五类线双线入户。旧小区采用EPON + EoC方案，同轴以太技术充分利用原有CATV网络资源，将数据信号和广播电视信号混合在一根同轴电缆上，同轴单线入户，用户侧只需更换墙上的接线面板，避免了线路的重新改造，实现简单。

产品系列丰富、集中管理

H3C EPON产品系列丰富，提供S7502（2槽），S7503（4槽），S7506（7槽），S7506R（8槽）等多款OLT设备，ONU除Aolynk系列盒式设备之外，还提供高密度端口的S3100系列ONU业务精细运营，H3C系列家庭网关利用每用户每业务每VLAN（PUPSPV）或者每用户每VLAN（PUPV）等技术，将VLAN与用户的多种业务进行绑定，并在EPON OLT上将不同小区的业务进行再次标识，保证QoS以及认证计费网管。

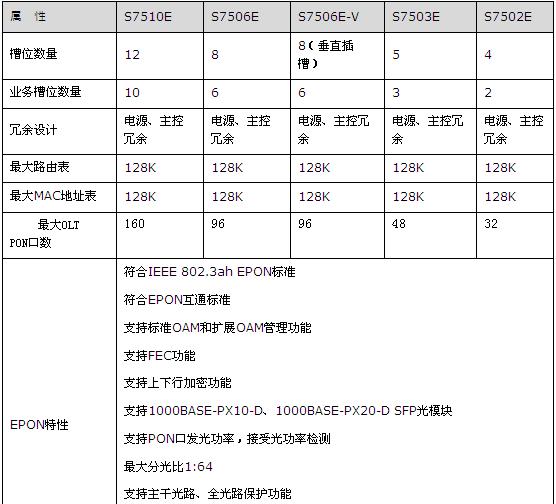

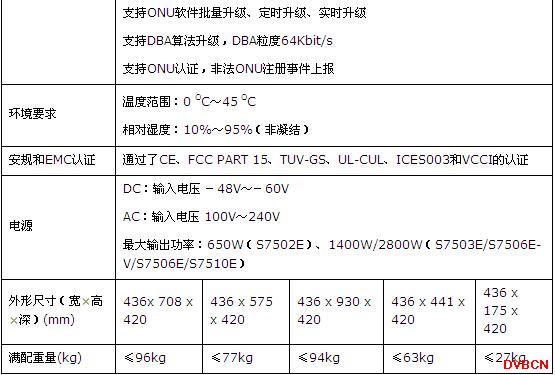

产品规格参数：

设备集中管理，H3C通过Quidview管理平台可以集中管理EPON部分的OLT、ONU以及楼道交换机。

对比CMTS方式大量节省投资

相比CMTS昂贵的建设和维护费用而言，H3C EPON方案：

节约光纤，EPON在使用1芯主干光纤的情况下，通过无源分光器接入多根分支光纤（最多32芯），每芯分支光纤可分别接入不同用户，与传统FTTH方案相比节约至少50％的光纤资源。

便于维护，EPON作为无源光网络，在传输途中不需要电源，可靠性高，便于维护。由于网络组件数量少，因此故障点也将相应减少，进而运营支出也会最大程度地降低。

长距覆盖，高达20KM的远距离接入，覆盖距离越远，局点数量就越少，建网成本就越低，维护管理就越容易，且不论距离远近用户带宽不下降。

路由交换、安全、EPON一机多平面，H3C的S7500系列设备除了作为EPON的OLT之外，其本身就是电信级的高端三层交换机，具有丰富的二、三层协议，兼有EPON接入汇聚层设备和构建城域网节点设备的双重功能，同时配有全面的安全管理模块，对局端资源占用少，初期投入低，扩展也很方便，大大节省用户投资。

一、EPON＋LAN组网

适用场合： 新建小区 H3C OLT

S7500利用广电原有HFC网络的分前端光纤到园区机房分光器，分光器接入各个楼宇/道ONU S3100，ONU下挂楼道交换机S1516L五类线入户，根据多业务开展的需要，在用户侧增加家庭网管设备S1505L，完成对多业务终端的接入。下行的CATV业务通过原有的HFC线路承载，EPON + LAN承载数字电视点播信令回传和宽带上网等多业务，双线[FS:Page]入户，一劳永逸地解决广电数字网络双向问题。

方案优势：

节省成本 －开展点播业务不需要新增用户的终端投入，有效节省开通成本；

高带宽接入 －1000M到小区，100M到楼道，10M到户，用户接入带宽高；

无干扰 －单位用户独占线路资源，不存在相互干扰的问题；

承载能力强 －技术成熟，充分满足未来多业务接入的需要。

二、EPON＋EoC组网

适用场合：旧区改造 对于老小区，线路的重新改造可能会存在多方面的阻力，难以实施，建议采用EPON + EOC改造方案。OLT S7500利用广电原有HFC网络的分前端光纤到园区机房分光器，分光器接入各个楼宇/道ONU S3100，EOC合成器部署在小区楼道，将CATV信号和数据信号进行合成，通过原有HFC线缆传送到用户侧，最终通过用户侧的EOC终端分离出CATV信号和数据信号，数字电视点播信号通过EOC方式上行。

方案优势：

建设成本低 －直接把以太网的基带信号耦合到同轴电缆中传输，充分利用现有网络的同轴电缆、分支分配器资源，有效节省建成本；

施工难度小 －不受同轴网络上的噪声对系统传输质量的影响，降低了施工难度，工作量少，改造速度快；

维护简单 －无源EoC的设备无需供电，运行更稳定，维护更简单；

独享带宽 －每户独享10M全双工带宽；
