数字视频界面：DisplayPort兼容测试详解
DisplayPort是VESA栛会(Video Electronics Standards Association)所制定一个新的数字影音接口标准，主要目的是用来取代DVI而成为PC的共通界面。这个新接口的功能与目前当红的HDMI影音接口一样，也是可以经由一条DisplayPort Cable来传送影像跟声音并支持了HDCP(数字内容保护;High-bandwidth Digital Content Protection System)，可确保影像与声音的数据在传送的过程，不会遭到拷贝。
DisplayPort接口不只支持了外部连接(Box对Box)，同时也支持了内部连接的部份(芯片对芯片)，这样的功能，除了能提高传输速度，也可以直接驱动液晶面板进行显示进而降低制造成本，未来很有可能取代目前的内部连接的主流-LVDS。DisplayPort接口是由 Main link、 Auxiliary Channel以及Hot Plug Detect线路所组成，如图(一)所示，Main link由4 个信道所组成每一信道最大的传送带宽为2.7Gbps，所以Display Port接口最大的传送带宽可达10.8Gbps，而未来Main Link的传送带宽有可能会提高一倍以支持更高的影像分辨率，而Auxiliary channel的带宽也可望提升至480Mbps来应付未来更多的应用。
兼容测试的订定
VESA协会于2009年1月正式公布了DisplayPort兼容测试规格(CTS: Compliance Test Specification)，而目前最新的版本为v1.1。不需要授权金或成为会员，DisplayPort的技术规范和测试规格都可从其网站上www.displayport.org免费下载取得。
目前VESA栛会接受三种产品类别的认证，分别是接收端(Sink-TV、Monitor、Projector)、发送端(Graphics Card、Notebook)和Cable，测试的项目分为Physical Layer和Link Layer二大类。
接收端(Sink):

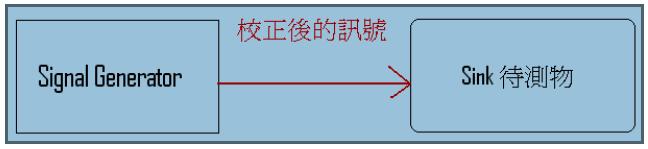

在Physical Layer测试部份，须利用Signal Generator送出不同的Jitter数值，并利用示波器对讯号做调校以确保不同的jitter数值符合了CTS的规范。将校正后的讯号传送至Sink待测物，经过规定的时间后读取DisplayPort Sink芯片之缓存器的值以取得在
经过jitter影向后所产生的Bit error数量并比对Bit error的数量是否在允许的范围内。(Note:此讯号的pattern为PRBS7)

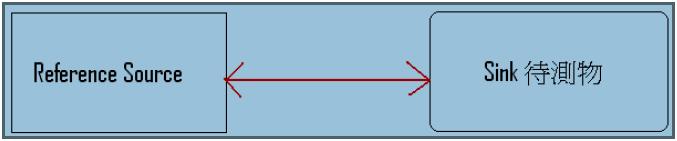

而在Link Layer测试部份，主要是在测试Sink DUT的韧体(Firmware)是否遵循DisplayPort规格书的内容来做设计，测试时利用Reference Source(如下图所示)来进行模拟各种不同的连结状况，并依据CTS的规范来检验Sink DUT的行为模式。
发送端(Source):

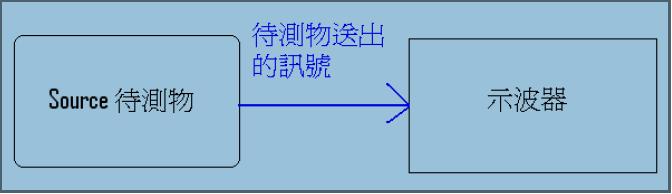

在Physical Layer的部份会对Source待测物所送出的讯号进行Eye Diagram、Inter-pair Skew、Intra-Pair Skew、Total Jitter、Non ISI Jitter、Spread Spectrum、Clocking...等电子讯号量测，并利用示波器来量测Source待测物送出的讯号，以及比对其数值是否符合CTS的规范。

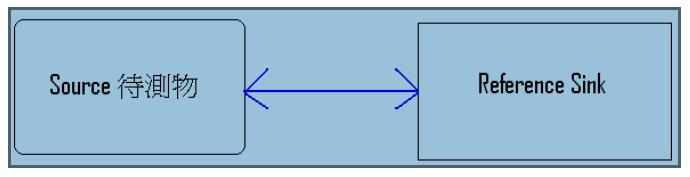

而在Link Layer测试部份，目的在测试Source DUT的韧体(Firmware)是否遵循了DisplayPort规格书的规范，在测试时也须利用Reference Sink(如下图所示)来进行模拟各种不同的连结状况，并依据CTS的规范来检验Source DUT的行为模式。
Cable端:
在Cable端的测试中，目前只定义到Physical Layer的部份。在测试时，需利用一台时域反射仪(TDR)及I-Connect软件，以量测如Far End Noise、Inter-Pair Skew、 Intra-Pair Skew、Insertion Loss及Return Loss...等项目是否符合了CTS的规范。
认证标章与流程

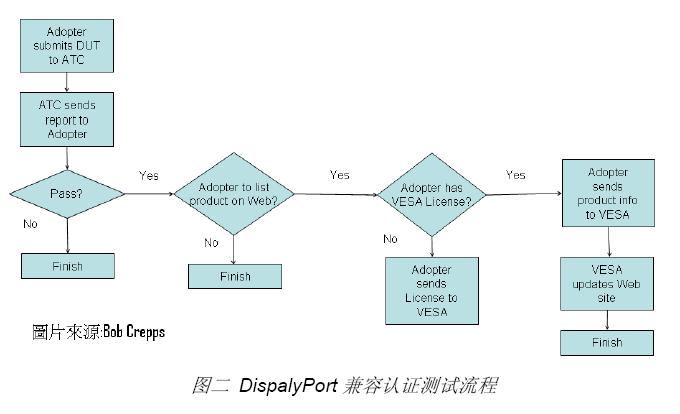

DispalyPort认证测试方案的推出让消费者能更有信心的购买DispalyPort相关产品。要申请认证的产品需先通过DisplayPort ATC(Authorized Test Center;授权测试中心)的测试，再将测试结果送交 VESA 审核。DisplayPort ATC现共有三家，而百佳泰(Allion Test Labs)在台湾和美国的实验室可执行所有类型的产品认证测试。
通过测试的产品再签署授权书(License Agreement)后便可使用DisplayPort认证标章，并将产品信息列于DisplayPort网站上。DisplayPort认证方案并不限会员厂商参加，但非会员厂商每年需支付美金1,500的授权金才能获得使用认证标章的权利。
现在市面上可看到的DisplayPort标章有三类，分别代表了不同的意义与用途:
&n[FS:Page]bsp; DisplayPort Certification Compliance Logo
代表了产品符合了CTS所订定的规范并已通过ATC的测试。如上述说明，通过测试的厂商需签订相关的授权书才可使用。
DisplayPort Icon
印有此标章的产品，仅代表了其有支持DisplayPort技术，并未通过兼容方案的测试。厂商在签署过相关授权书后即可免费使用在产品上。
DisplayPort Multimode Icon
印有此标章的产品代表了俱备了双模式的功能，在透过DisplayPort Dongle的转换后也能支持其它接口的传输，如DVI、HDMI等。不需经过 ATC的测试，厂商只须 与VESA 协会签订相关授权书后即可免费使用。
未来的发展与挑战
目前DisplayPort CTS 中并未针对Audio及Auxiliary Channel讯号进测试的部分有所规范行测试， VESA协会正对此二部分进行讨论，未来下一版的CTS中，可能会加入Audio测试及Auxiliary Channel的讯号量测。
因拥有了免权利金和开放的技术架构等优势，DisplayPort标准已广泛的受到许多国内外大厂的支持，而伴随着不同的DisplayPort产品推出，因应而生的便是产品间的兼容性问题。不论是DisplayPort 对DisplayPort或是DisplayPort对HDMI/DVI之间的连接，其产品的组合方式千变万化，如何在产品开发阶段就兼顾到产品的兼容性对厂商来说是一大考验。除了要准备齐全的测试环境，在人力上的投入也是一笔庞大的开销。
百佳泰是VESA授权的DisplayPort ATC，在DisplayPort产品的测试上累积了丰富的经验，也看到了厂商在开发过程中会遇到什么类型的困难跟问题，建议厂商在研发初期先行测试产品的兼容性，才能及早校正或调整避免日后不必要的after service。如有技术问题欲咨询或讨论，请洽service@allion.com
