移动数字电视盲区覆盖实例

移动数字电视盲区覆盖实例

--------繁华城市覆盖

一、概述

由于地面数字电视移动应用方面的特性，在高楼林立的大都市，原来的一台大功率模拟电视发射机覆盖整个业务区域的模式不再适合地面数字电视网络的建设。光靠发射机形成的信号覆盖网络必然产生信号盲区和弱区，对于这些区域进行信号覆盖和增强，就需要用到同频转发设备。以提高覆盖率，网络服务质量更高，运营更可靠经济，使资源发挥最佳效益。

截至2006年底，浙江三维通信股份有限公司已在全国十几个城市开通了移动数字电视补盲覆盖系统，在网运行同频转发设备三十多台。本文以重庆市天星桥地区DVB-T信号盲区补点覆盖为例，介绍繁华城市数字电视同频转发设备的应用。在此，非常感谢重庆广电移动数字电视有限公司的大力支持。欢迎各位同行及兴趣爱好者批评指正，共同探讨，多提宝贵意见。本文有以下主要内容：

▲三维同频转发设备（Gap Filler）介绍

▲地面数字电视网络优化

▲重庆天星桥DVB-T信号覆盖项目

二、三维同频转发设备（Gap Filler）介绍

2.1应用

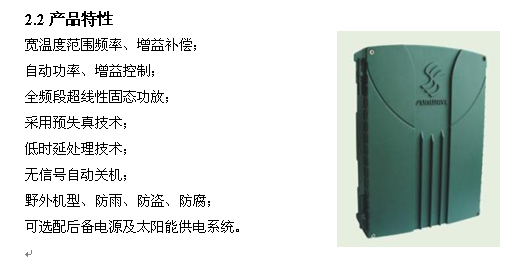

数字电视同频转发设备（Gap Filler）对地面数字信号进行滤波、放大，可有效覆盖地面数字电视发射系统中发射机所不能覆盖的盲区或弱区。组网灵活、建网迅速，节省机房等

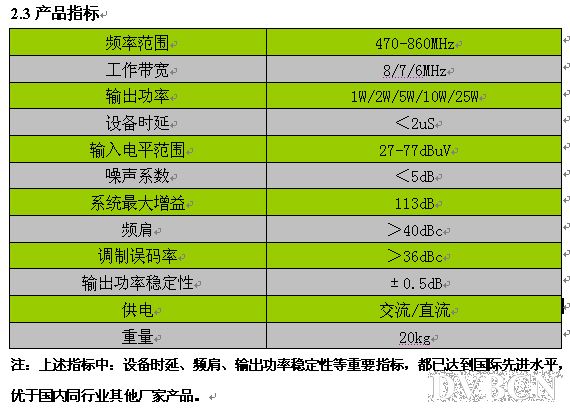

2.3产品指标

三、地面数字电视网络优化

▲测试分析为基础
专业、严谨的测试方法、仪表进行路测采集、后台数据分析，对覆盖区域射频参数、信道参数、码流参数进行评估、统计、分析、故障诊断。

▲网络优化为核心

科学严谨的测试分析、专业成熟的网络优化人员、自主独立的研发团队、快速完善的售后服务、国际标准的管理体系保证网络优化的质量。

▲合理制定解决方案

综合用户需求，选择合理产品，制定可行、可升级
并且经济价值、社会价值、商业价值全面优秀的解
决方案。

本文以“重庆天星桥”为例，介绍城区覆盖。以后陆续介绍延伸覆盖、室内覆盖、系统合成、隧道覆盖的实际工程案例。

四、重庆天星桥DVB-T信号覆盖项目

4.1项目概况

位于重庆沙坪坝区的天星桥一带，东面有平顶山，北面是沙坪公园和沙坪坝火车站，西面是海拨690米的歌乐山，重庆近郊最高的山。覆盖区域内高楼密集，人口聚集，有多家医院、学院、宾馆、饭店、政府机关，是重庆的重要繁华地段。区域内信号受山体和楼宇遮挡，导致天星桥及周边地区不能可靠覆盖，本工程的目的就是，采用数字电视同频转发器（Gap Filler）覆盖天星桥地区交通主干道，同时兼顾覆盖街道两旁的建筑物。

如图一所示，黑色线框内为系统覆盖区。覆盖范围由南至北约7公里，由东至西约4公里，覆盖区约30平方公里。图中有红、黄、绿颜色的线条为主要交通干道。
经过多次勘查，选定马家岩建材市场的临江商务大厦作为系统安装点。

临江商务大厦楼高28层，电气安装条件良好，相对高度85米，站在楼顶可目视覆盖区，是比较理想的物业安装点。

4.2技术方案

4.2.1系统功能及指标

▲系统覆盖区：从小龙坎正街到天星桥正街、高滩岩正街的公路，同时改善石小路段公路信号，最西南面改善新桥医院信号，同时兼顾覆盖附近街道及建筑物。

▲覆盖区场强：-72dBm@95%（35dBuV）区域。按数字电视接收机16QAM、1/2卷积码、移动接收时接收灵敏度为-81dBm（26dBuV）。但考虑到路径损耗以及风、雨、雪等天气的影响，系统设计预留9dB的余量。
