在电视技术处于模数混合环境并逐渐向高清发展下的今天，我们从事电视工程工作的技术人员在建设高清视频系统时，非常希望选用一款功能全面、实用性强而且可实现高、标清上下变换的帧同步机。因为我们原来的标清系统中使用了较多的DPS-575，因此我们在高清系统中决定试用X75。X75上/下/交叉变换器帧同步机，集成了较为全面的视音频信号处理功能，适合于模拟、数字、高清或混合格式应用。视频方面，它兼容了从模拟到高清所有的信号输入输出；音频方面，支持模拟、数字和嵌入信号，还支持Dolby-E音频信号解码输出。
我们在运用X75时，主要利用了X75的高、标清上下变换功能以及M－PATH功能，M－PATH功能支持同时的格式转换和信号同步，可以让一路HD-SDI输入信号，输出为标清SDI信号；而同时另一路标清SDI的输入信号也可以被处理输出HD-SDI信号。
下面介绍一下X75在我们高清系统中的应用情况：
一、X75在高清演播室直播系统中的应用

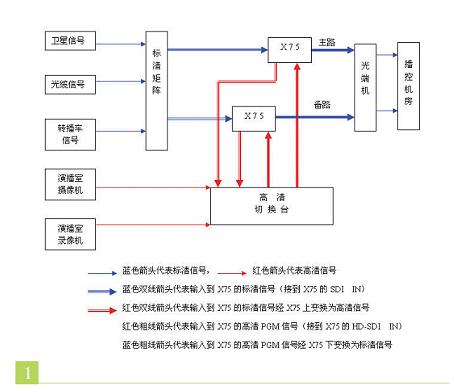

我们在高清演播室中对X75的应用主要是基于其M---PATH功能。有一次在高清演播室进行的大型直播活动，需要涉及到的视频信号比较多，而且高清、标清信号都有，因此本次视频系统设计的重点就是在原有高清系统的基础上如何运用比较少的环节来处理好各种视频信号的上下变换。我们设计的视频系统如图一。
图一
如图1所示，该演播室包括切换台、摄像机等设备皆是高清设备，而我们目前播出系统多是标清系统，而且演播室直播时所需要的外来信号包括卫星信号基本都是标清信号，因此必然牵扯到高、标清信号的转换，这样，对系统的每路标清输入进行上变换和对每路高清输出进行下变换会需要大量的上下变换设备，而在本系统中利用两个X75就很轻松的解决了这个问题，这主要是运用了X75的M-PATH功能。我们可以看到卫星信号、光缆信号和转播车信号等标清外来信号经过一个数字标清矩阵来切换选择外来输入信号，然后标清矩阵的两路输出分别进入两个X75的标清输入（SDIIN），上变换成高清信号输出（HD-SDIOUT）到高清切换台，这时两个X75作为两个上变换器使用；然后切换台输出的两路PGM高清信号又分别接入到两个X75的高清输入（HD-SDIIN），会下变换成标清信号（SDIOUT）送往光端机，并经过光缆把演播室直播信号送到播控机房，而这时两个X75不仅作为两个下变换器，还作为演播室直播信号的主备路信号输出到播控机房。
通过本例，可以看出利用X75的M—PATH功能，我们可以通过很少的设备而很好的解决目前高标清兼容系统的上下变换问题，从而简化了系统的设计。
二、青岛电视台2006年新建播出机房总控系统中对X75的实际应用
在新建播出机房的过程中，我们考虑到现代的同步概念已远不是收端和发端的扫描在几何和时间上的一一对应，它具有更丰富的内涵和外延，结合现今电视技术的发展趋势，在新建电视播出系统中，我们之所以选择X75，主要是对进入播控的外来信号进行处理，通过帧存储和再生同步信号的方法使信号同步在一个共同的基准上；另外还考虑到X75有比较全面的视音频处理能力和较丰富的信号输入输出接口；此外原来的系统中我们使用了较多的575，因此对X75的操作会比较容易上手。
因帧同步机较昂贵，在多频道播出系统中，并非所有频道都同时直播，因此勿需为每
