频谱分析仪是开展日常无线电监测与无线电管理的重要设备之一。它体积小、功能强大,可以方便地对无线电波进行监测、分析,对无线电发射设备的性能进行测试,现已广泛地应用于无线电监测与检测工作。
鸡西无线电监测站作为地市级的无线电监测站,使用的是德国Rohde & Schwarz公司的FSP扫描式频谱分析仪。该频谱仪测量速度快、功能强,并且具有宽大的彩色显示屏,使用起来非常方便。但由于监测人员水平不一,在使用频谱分析仪过程中难免会出现一些问题。本文总结、分析了近期频谱分析仪的使用问题,供同行们参考。
1 问题一:
已保存的频谱数据无法调用
FSP频谱分析仪具有保存和调用已测试数据结果的功能,此功能在日常无线电监测、检测工作中发挥着重要作用。无线电监测工作经常在野外进行,需要使用频谱仪的保存和调用功能把频谱测量数据保存起来,以便回到监测站后进行更深入的分析。
近来,鸡西无线电监测人员在边境地区监测时遇到一个问题,保存的频谱数据无法调用。鉴于此功能在以往的监测、检测工作中经常用到,我们可以排除操作因素,也表明仪器处于良好的工作状态。因此我们只能从仪器的设置入手,查找可能产生这种现象的原因。
首先,检查存储的文件是否存在,按FILE键,然后选择FILE MANAGER按键,此时要求选择文件的存储路径,FSP默认的存储路径是:D:\USER\CONFIG\。用向下箭头键检查所存储的文件是否存在。当然,我们也可以进入FSP的WINDOWS NT的桌面,直接进入D盘进行检查,这需要接上键盘和鼠标。可以在仪器启动时按Ctrl+ESC进入桌面,也可以在仪器启动完成后按ALT+F4关闭R&S测试程序,检查完成后可以双击桌面上文件名为R&S Analyzer interface的图标重新进入频谱分析界面。

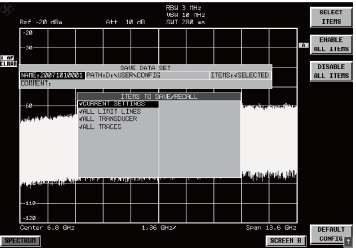

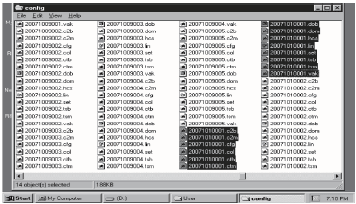

经检查,所存储的文件存在(如图1所示)。在此处,可以看到很多文件名相同而扩展名不同的文件。频谱仪默认的保存格式是CURRENT SETTINGS当前的仪器设置,所保存的并不是当前的测试结果。要保存当前的测试结果,至少需要将ALL TRACES所有踪迹项选中。具体设置方法是:按FILE键,选择ITEMS TO SAVE/RCL软键,移动光标到ALL TRACES选项上,按ENTER键。此时,该选项前面多了一个对号。当然也可按ENABLE ALL ITEMS启动全部选项,此时保存的文件才是当前的测试结果。
那么,既然文件存在,为什么无法调用呢?经过深入分析与查找,我们最后在FSP的文件列表中发现了问题。如图2所示,文件列表中显示的文件名都是以往存储的文件,这些文件可以调用出来。但最近一段时间所保存的文件不在此列表框中。我们做了一次对比试验:保存一个文件,在文件的列表中可以显示出刚保存的文件,并且可以正常调用;重启频谱仪,文件列表框内已经没有刚保存的文件,而且无法调用该文件。那么,是不是因为文件列表有存储空间的限制?文件列表大约能显示160个文件名,将原有的旧文件删除,后来保存的文件即在列表框中显示出来了,并且可以被调用。由此,我们确定FSP的保存调用功能中的文件列表存储空间是有限制的。FSP调用文件是从文件列表中寻找的,如果列表中没有,即使该文件已经被保存下来,也无法调用。
因此,在使用FSP的存储与调用功能时,要及时把测量数据导出,并将FSP上的原文件删除以留出足够的存储空间。
2 问题二:
按PRESET键,仪器不能复位
在使用FSP进行测试时,我们曾遇到这样一个问题:按下PRESET键,FSP
