[图文]安全可靠的城市电台网络矩阵系统

随着广播数字化进程的发展，近年来我台已经先后完成了数字化音频自动播出系统建设；文稿、办公自动化建设；网站、数字流媒体建设等。今年又完成了总控系统的数字化、网络化改造。

总控系统作为整个广播电台节目播出系统的信号枢纽，是全台采、编、录制、播出流程中最关键的环节。所以我们在近年来的数字化改造经验的基础上，认真考察、研究，最终选定杭州联汇数字科技有限公司的网络矩阵系统方案，来完成总控系统的数字化改造。从而把我台建设成一个新型的具有极高安全性的数字化、网络化、智能化广播电台，满足多套广播节目24小时不间断优质播出的需求。

我们认为新一代的电台总控系统是以数字化、网络化、自动化、智能化为总体发展目标的。它应具备以下功能：能完成所有音频信号的自动或人工切换；能实时监视音频信号的电平、相位等指标；能够对音频信号的停播、反相等故障报警，并通过智能化分析，自动采取合适的应急措施，最大限度地保证安全播出；对所有故障进行记录，供日后查询统计；能够通过计算机智能辅助分析，帮助技术人员快速确定故障点；具有较高的稳定性和可维护性；具有较强的网络化管理功能；

传统的总控设计都是以矩阵为中心，配以监视、监测、报警、监听、补乐等子系统，结构复杂，投资大，而且很难做到网络化和智能化，不能很好地满足上述功能要求，特别是一旦矩阵出现故障，将引起系统的全面瘫痪。为此我们在方案设计时，采用了由STUDER数字音频矩阵和CAS1000网络音频交换和监测系统组成的综合方案。在该方案中，一方面由CAS1000网络音频路由器实现对系统所有音频信号的网络化监视、监测、报警和智能化应急处理，另一方面，CAS1000网络音频矩阵和STUDER数字矩阵构成主备切换矩阵，充分保证信号传输和切换的安全性。

一．系统结构

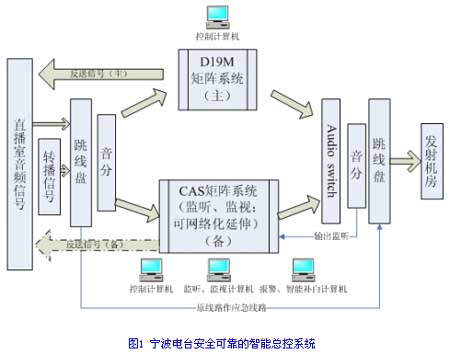

图1为我们的系统结构。我们将4路直播室输出信号和转播信号通过跳线盘、音分分别送到D19M数字音频矩阵和CAS网络音频矩阵，两个矩阵互为备份，保证系统运行的安全性。另外还设置了从矩阵到各直播室的返送信号线路，正常时通过D19M矩阵来实现对所有音频信号的交换和播出。Audio Switch通过控制主矩阵D19M与备矩阵CAS的输出信号之间的切换，完成主备矩阵的自动倒备。CAS1000网络音频系统作为备份的同时，还负责对整个系统所有输入、输出音频信号的监听与监视、报警与自动智能切换、补乐信号启动等功能，保障系统不停播。CAS矩阵的自动报警和智能化补乐功能是非常吸引我们的，当它监测到某路信号故障时，可通过语音、短信等多种手段报警，并进行故障记录；当需要补乐时，还可针对不同栏目，不同时段，选择启用与节目性质相似的音乐进行补乐，深受节目主持人的喜爱另在极端情况下，还可直接通过跳线盘启用应急音频传送线路，甩开矩阵，保证播出不中断。

（1）D19M矩阵

STUDER公司生产的D19M数字音频矩阵采用前插板式结构的模块化设计，输入输出模块可以根据需要选配。如果某一个模块出现问题，只需对故障模块进行更换，不影响其他模块的正常使用，为系统的维护带来了方便。D19M矩阵采用双电源，互相做热备份，当其中任一组电源板发生故障时，另一组电源板能自动负担矩阵的全部功率，无需人工干预。D19M矩阵通过接驳控制计算机的串口，接受来自计算机的切换命令，控制软件有定时自动切换、手动切换等控制模式，全中文控制软件切换界面简洁且直观地反映了矩阵输入，输出情况，非常便于操作。

（2）CAS1000网络音频矩阵
