一、背景

随着社会的进步和技术的发展,用户希望通过移动网络随时随地使用多媒体业务的需求日益明显。目前的移动蜂窝网络通常提供的是点对点单播模式的多媒体业务,这种方式的资源利用率低、成本高、资费昂贵,不利于业务的推广;而点对多点的多播业务目前只能开展文本格式的短消息服务,不能满足音视频和数据等多样化服务的需求。

3GPP在R6版本中引入了多媒体广播组播业务功能——MBMS,其目的是为了支持广播业务,在同一时间为了多用户提供高速数据业务。MBMS是FDD和TDD共有的特性,在高层协议和业务流程方面是统一的。为了更有效的TD-SCDMA上开展多媒体广播业务(简称TD-MBMS),在物理层引入了创新的增强技术,并体现在R7及其演进版本中。大唐电信科技产业集团旗下核心企业之一的大唐移动积极推动TD-MBMS技术研究和标准化,鼎力提供TD-MBMS全面解决方案。

二、TD-MBMS标准化情况

1、国际标准化进展

2007年3月,中国公司联名在爱沙尼亚3GPPRAN35次全会上,提交了LCRTDDMBMS物理层增强的WI立项申请,立项通过;随后在马耳他RAN1#48bis会议上和RAN1~RAN4小组日本会议上,中国公司一共提交了40多篇LCRMBMS增强WI相关文稿,全部通过;5月在韩国3GPPRAN36次全会上完成LCRMBMS增强WI项目并正式发布。

至此,在TD-SCDMA的R7版本中,成功地在混合载波和单独载波MBMS中引入SFN宏分集、联合检测、相位偏转、接收分集和高阶调制等物理层增强技术,为LCRTDDMBMS的长期演进打下了良好的基础。

2、国内标准化进展

在国内标准化进程上,2007年2月,信息产业部召开TD-SCDMA手机电视启动会议,并成立TD-SCDMA多媒体广播业务方案起草组。4月在CCSATC5第12次全会WG9会议上,递交了“TD-SCDMAMBMS总体技术要求”制修订通信技术标准项目建议书。6月在TC5WG913次会议上,TD-MBMS总体方案讨论稿通过,转为送审稿。8月在TC5WG915次会议上通过了TD-MBMS总体技术要求的送审稿。

目前,面向奥运需求的第一版本TD-MBMS已经基本完成,在这个版本中引入了UTN同时隙网技术。为了推动TD-MBMS的后续发展CCSA正积极推进TD-MBMS的第二版前期准备工作。

三、TD-MBMS总体方案

TD-MBMS的实现方式是基于TD-SCDMA分组网,通过增加一些新的功能实体,如广播组播业务中心BM-SC,对已有的分组域功能实体如SGSN、GGSN、RNC和UE等增加TD-MBMS功能,并定义了新的逻辑信道(MTCH/MCCH等)来实现空口资源共享。

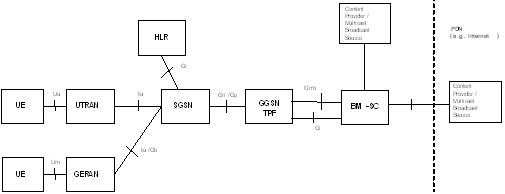

TD-MBMS网络总体架构见图1。内容提供商提供内容,经过广播业务中心BM-SC将传输流转发给3G核心网,通过Iu转发给UTRAN,通过Uu空中接口发送给UE。

图1:TD-MBMS系统架构

其中,BM-SC作为新增的网元提供了内容管理、用户管理、计费、安全以及内容下发等业务功能;SGSN提供对用户进行网络控制、支持TD-MBMS接收者在SGSN间的移动以及根据GGSN发送的通知建立或释放Iu、Gn承载等承载功能;GGSN作为TD-MBMS数据的IP组播业务节点,根据BM-SC的通知请求为广播建立或释放用户面承载;从BM-SC或其它数据源接收IP组播内容,并通过GTP隧道路由;以及消息通知、计费数据采集、业务QoS协商。

四、TD-MBMS关键技术

1、宏分集技术

在TD-MBMS系统中支持两种宏分集方案。方案一是对于内容相同的MBMS业务,采用同频点、同时隙、同步发送相同内容,而且
