用于机顶盒设计的高性能模拟开关

引言
　　
随着机顶盒的设计加入更多新兴功能，如作为录象程序的硬盘、紧凑型闪存接口和视频点播 (vod) 机器，模拟开关在这类应用中继续得以广泛采用。选用正确的开关，设计人员不仅能缩短产品面市时间来改善设计，还可以解决重要的设计难题如维持信号完整性。在某些设计中，适当的开关还有助于减少材料清单 (bom) 的成本。本文将探讨模拟开关在不同类型机顶盒应用中的作用，并阐述如何利用正确的开关来降低设计复杂性及元件成本。
　　
应用例子
　　
ip 数字机顶盒
　　
随着终端用户对视频点播和voip服务的需求不断增长，高吞吐量的视频流线路将通过互联网网络如dsl或线缆调制解调器来操作。图1所示为简单的功能框图，说明宽频带模拟开关如何可在ip 机顶盒设计中应用，轻松地将进入的100base-t以太网连接进行路由。与此同时，该开关还提供高度灵活性，将10/100 base-t 以太网信号向另一个以太网rj-45接口回送，因而允许终端用户方便地从机顶盒的前端存取以太网功能。由于100base-t电缆每对双绞线通常都有100mbps的带宽，开关的频带只要大于100 mhz -3db便适合这类应用采用。由于100base-t采用全双工方式工作，因此近端和非近端串音性能对于减低双绞线对之间的相互干扰非常重要。这里模拟开关的关键作用是去除rj45接口未连接pc时产生的悬接迹线，以及其它接头寄生电容，从而改善回波损耗。
　　
带个人视像录制功能 (prv) 的机顶盒
　　
带个人视像录制功能 (prv) 的机顶盒已被终端用户广泛应用，以便在离家或观看其它电视节目时录制所喜爱的电视节目。一些机顶盒设计甚至有多个rf输入来同时接收不同的电视节目，使到用户可以在观看一个节目时，能更方便地录制另一个。这类应用传统上都是采用较昂贵的继电器，在两个rf调谐解调器输出 (cvbs) 之间进行切换，该两个输出并共享相同的模拟前端视频解码器。传统继电器除了bom成本较高外，体积也较大。由于今天及未来的市场对纤巧和流动的设计需求日增，较佳的解决方案如采用较小型封装的模拟开关自然受到欢迎，理论上还拥有可进行无限次切换的长久寿命。图2所示的单刀双掷 (spdt) 低欧姆视频开关非常适合这类应用。由于大多数cvbs的带宽小于7mhz，基于cmos技术建构的典型模拟开关便非常容易达到要求。在这类应用中选择适当的视频开关的重要标准，是微分增益和差分相位，它们直接与色饱和度与色调随亮度变化有关。飞兆半导体最近推出的fsa4157开关器件便是这种应用的理想选择，拥有低至1欧姆的导通电阻和8kv 的hbm esd (人体放电模型静电损害保护) 性能。由于无需在应用中外加esd保护二极管，因为开关就放置于视频rca连接器的边缘，因此能进一步减低bom成本。

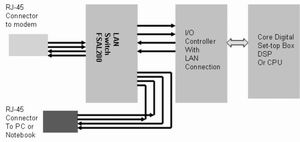

图1 用于ip机顶盒中能改善以太网信号回波损耗的模拟开关

当然, 录制大容量的信息需要嵌入存储器如硬盘驱动器 (hdd)。一般来说，ata i/o是hdd与其控制器之间的标准接口。在一些因应终端用户需求而采用双硬盘驱动的设计中，16位spdt开关可用来实现主硬盘和次硬盘之间的切换。总线开关在这里可用来将硬盘从asic中隔离出来，使到设计人员拥有高度的灵活性，所提供的产品可带或不带硬盘。与此同时，隔离硬盘还可保护内部控制器不受外部esd静电损害。当然，在这类设计中，用5v驱动的总线开关必须要有足够的带宽 (-3db) 来通过高速ata数据流。事实上，这对于以cmos技术为基础的一般总线开关并不构成问题，其内部开关信道仅采用nmos结构。仅有nmos的结构能降低通道的寄生电容，并且有助于改善 -3db 的数据信道带宽。
