数模一体电视机通用处理方案

随着技术的不断发展，电视广播由模拟技术转换到数字技术的趋势已经成为必然。目前很多地方有数字电视的信号播出，而且大部分城市在数字电视转换过程中采取了机顶盒方式，机顶盒方式虽然可以接收数字电视信号，但是在机顶盒把接收来的数字电视信号输出给电视机时，又将其转换成了模拟信号，这样无形中损失了图像质量。而且用户在操作时不是很方便：需要用连接线连接机顶盒和电视机、同时需要两个遥控器等。

数模一体电视机很好的解决了这个问题，一台电视机既可以接收传统的模拟电视信号，也可以接收最新播出的数字电视信号。但是早期的数模一体电视机是把接收数字电视的模块放在普通的逐行电视中，此种实现方式几乎和机顶盒方式效果一样，只是外表看起来是一个整体。而现在的方案基本上是单芯片方案，即数字电视解码处理和模拟通道信号处理在同一个芯片中实现。数字电视信号被解码后直接在芯片内部进行SCAler(缩放)等处理后输出，最大限度地保证了图像质量不受损失，真正满足了用户的需求，将成为市场的最佳选择。

数字电视与模拟电视不同之处还在于数字电视可以加密，这样运营商就可以很方便的控制着用户，而不担心欠费现象。用户要想接收数字电视需得到运营商的许可，即 CA(条件接收)，这也是运营商想大力推广数字电视的根本原因。运营商给每个电视或机顶盒分配一个CA卡(俗称小卡)，里面有用户识别等信息，小卡是装在大卡里面的，大卡里面有数字电视信号加密的有关信息，负责和电视机里面相关的接口芯片通讯把数字电视信号解出来。大卡和电视机相连的接口有 PCMCIA、UTI等。

PCMCIA接口已经成熟并且颁布了行业标准，也是国际上通用的一种接口标准。一般的机顶盒上并没有看到大卡，这是因为机顶盒生产商是和运营商联合推广市场的，数字电视的加密算法已经确定，机顶盒生产商就可以把大卡做在机顶盒里面了。而电视机生产商是把电视机直接卖给用户的，不同于机顶盒的操作模式，为了适应不同的CA要求，本方案采取了机卡分离方式，即把CA大卡和整机分离开来，电视机上留有PCMCIA接口，对于不同CA的运营商配置相应的大卡即可，非常灵活方便，机卡分离也是数字电视的发展趋势。

数模一体机的系统

TI公司发布的最新一款集成 HDTV解码和视频处理的一体化SoC芯片TVP9000，主要针对的就是数模一体电视机的市场。与其他芯片厂家提供的方案相比，其集成度较高，成熟度较佳，图像解码模块成熟，成本较低，具有很强的市场竞争力。本方案就是以TVP9000为核心的数模一体电视机的解决方案，可广泛应用于 CRT电视、平板电视、背投电视等。TVP9000集成了162MHZ的ARM926EJ CPU，HDTV-MPEG2解码，图像处理，Scaler(缩放)等模块，功能强大。

本方案能够接收数字的电视信号(支持高清HDTV及标清 SDTV)和模拟电视信号，数字电视部分符合DVB-C标准，接收16-256QAM制式信号；多路输入接口：其中三路AV输入、一路S端子输入、一路AV输出、一路分量(YPbPr/YCbCr)输入、一路RGB输入、一路 HDMI输入；支持多种信号格式如：480I、480P、576I、576P、720P、1080I、1080P及VGA、SVGA、XGA等信号格式；能够通过RGB接口实现本地软件升级和更新，方便售后服务；满足MPEG1/MPEG2 layers1、2 音频解码；SPDIF光纤和左右声道音频同时输出；标准电子节目单(EPG)功能；支持NVOD(准视频点播)；支持基于DVB-C-CI 接口标准的付费电视节目服务。

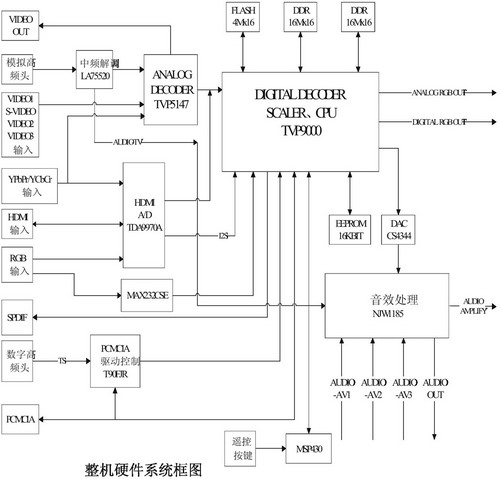

图1 整机硬件系统框图

如图1所示，模拟电视信号由模拟高频头输入经过LA75520中频解调输出视频和音频，视频信号送
