揭秘：硅电视调谐器结算障碍

　　虽然移动电话和无线局域网收发器硅集成电路多年前有了转变，但是使用电结晶体的电视调谐器还是退出了起跑线。最近，有几家公司已经开始提供集成电路为基础的电视接收器将取代传统的“可调谐器” 。

　　过去十年已经目睹了电视产品的显著的技术创新，高清数字电视，平板电视和立体收音机等。 另外，微软的Windows XP媒体中心已经为在PC机上接受电视节目创造了一个蓬勃发展的市场。此外，对可以让消费者看直播电视和下载视频的手持移动多媒体设备更是有日益增加的需求。在广播电视从模拟到数字调制的转换中增强这些创新是迫在眉睫的世界范围的变迁。

　　数字电视革命正在迅速的发展；事实上，在某些司法管辖区，模拟广播已经停止。不过，为了尽量减少对观众的影响，促进平稳过渡，许多国家政府已授权模拟（即，的NTSC ， PAL和SECAM ）和数字（即， DVB - T标准， ISDB - T及ATSC标准）信号共存直到2009年2月17日。因此，在许多地区数字电视的转换将跨度多年，混合广播系统成为一个重要市场。

　　有趣的是，几乎所有的模拟电视的遗留物如：电视机和机顶转换盒，仍在使用低水平的技术和”可调谐器“单元，其中包括数以百计的分立元件。 “可调谐器” ，所谓的一个很好的解释：离散固定和可调电感器随着个别晶体管，有一个大（往往是2 × 4英寸）的金属外壳，以尽量减少RF干扰。 该手册要求必须“调整”所有这些单独的部件导致了一个耗时的制造和测试的流程。

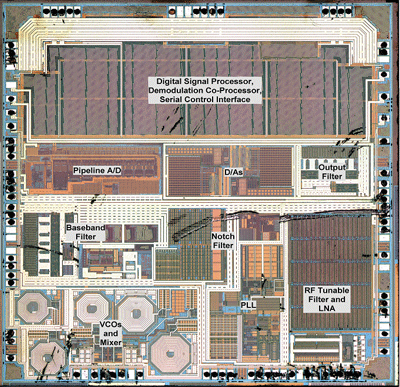

该xc3028单片机模拟和数字电视调谐器显示完全集成的射频基带功能块模具注释

　　很明显，使用电晶体的电视调谐器可以帮助解决这些问题和其他问题，包括多重标准，整合度，体积和功率消耗。事实上，我们还处在初级阶段，集成电路电视调谐器进入消费电子产品表明，电视调谐器的设计改编比做蜂窝式收发器面临更大的挑战比蜂窝收发器，例如。那么，我们为什么不能使用蜂窝式网络，使电视形式应用到移动设备？

　　调谐器的技术问题
　　在调谐器设计中要考虑的第一技术差异是移动电话应用和广播电视间的带宽、干扰和动态范围。蜂窝式接收器在较窄的频率范围内运行。 举例来说，一个典型的GSM接收机需要接收5或30兆赫，而电视调谐器，必须接收超过800 兆赫的带宽， （从42至864兆赫） 。

　　在这个广泛的幅频响应影响接收器设计的三大元素：频率合成器，低噪声放大模块和过滤器。合成器的主要问题是生成所需的频率的能力和满足锁定时间的要求，同时保持一个小范围波形因素和低功耗。主要设计关注点是关于功放块，涉及到他们对于一个宽范围信号的易感性，这可导致块状影像，人为假象和信号损失。 这些干扰信号可能来自电视广播站，蜂窝传输，甚至汽车引擎点火装置。不同的手机接收器，使用在他们前面的固定过滤器，可以跨越广谱（因窄频复杂难懂）有效地消除潜在的干扰，电视接收器不能使用一个单一的固定过滤器去有效地拒绝干扰信号，因为有大型的广播带宽影响。因此，电视调谐器需要非常专门化的通道过滤技术。

高度集成的maxlinear mxl5005s模拟和数字电视调谐器为接收多个点是标准提供了一个低成本的解决方案

　　另一个设计障碍是设计要适应大的动态范围的广播电视信号。接收器的随意性、变送器的可变距离导致在频道的信号强度广泛的变化。 需要处理这些潜在的巨大差异，在动态范围处理这些潜在巨大差异的所需要的是非常复杂的IC设计。 事实上，电缆的电视信号从频道到频道是完全相同的信号强度，这样让早期集成电路部署在有线电视接收机上。

　　由于该动态范围的问题，调谐器必须敏感到非常微弱信号，
