1 引言
70年代中期，美国人Sanders Associates最早提出弹道修正引信的概念。弹道修正引信（Course Correcting Fuze，CCF）是指在引信中采取相关措施来实现弹丸飞行弹道的简易控制、从而达到减小弹丸落点散布目的的一种新概念引信。它通过对传统引信的改造，使其增加了弹道修正的功能，开拓了一条低成本、高效益的炮兵弹药精确化之路。弹道修正引信不仅具有传统引信系统的保证弹药安全和控制战斗部起爆的功能，还具有感知及辨识弹道环境和修正弹道的功能。按修正效能的不同分为一维（1－DCCF）和二维弹道修正引信（2－DCCF）。二维弹道修正引信不仅可以对弹道进行射程修正，而且还可以进行方向修正，因此精度更高。二维弹道修正引信实现的方法是：在原有的炮弹引信中，增加弹道修正模块，由传感器探知飞行中的弹丸在某个时刻的空间位置，将此位置与预定弹道相比较，根据偏差的大小，产生弹道修正指令并输出给相应的执行装置进行距离和方向的修正。
目前，在旋转载体中主要采用惯性器件、地磁传感器和GPS来测量弹道及弹丸运动参数。使用惯性器件测量姿态是很复杂的，且积累误差很大。如小型陀螺仪刻度不准就会导致每旋转一圈都会产生一个小误差；在旋转的情况下，这种误差会很快的积累起来。其它的传感器例如磁探测器也可以用于测量弹丸旋转速度，但是使用这种器件需要考虑弹道和地磁场的角度几何关系，以及弹丸的磁特性。
卫星定位接收组件作为二维弹道修正引信的一个重要的弹道参数敏感元件得到了广泛的重视。它在引信中的基本功能是用来提供炮弹当前的位置信息，并传送给信息处理机构，用以控制引信机构进行正确的动作。它的主要优点有：
l 全天候工作，没有地理位置（如高纬度，高海拔）限制；
l 精度高，实时性好。利用差分等手段可以达到米级测量精度；
l 没有时间误差累积。
本课题就是将GPS作为二维弹道修正引信的弹道敏感器应用到弹道修正引信上，解决二维弹道修正引信用卫星定位接收系统在旋转、高速等动态条件下的定位问题。
2 2－DCCF引信用卫星定位信号接收机中的关键技术
众所周知，GPS接收系统已应用到民用和军用等各个领域。2-DCCF卫星定位信号接收系统作为GPS接收系统的特例，其中涉及到了一些关键技术，主要有一下几个方面。
（1）多天线信息融合技术

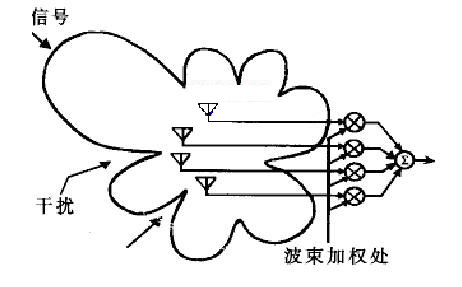

天线技术成为GPS接收信号的关键。目前国内外常采用全向天线或自适应天线技术，解决高旋转和高动态环境下卫星定位信号的接收问题。前者系统设计简单，现有产品多采用该技术方案；但是由于全向接收无线信号，存在抗干扰能力差的缺点；后者通过选择性接收卫星来波方向信号，一定程度上提高了抗干扰能力，但系统设计复杂(尤其是射频信号处理部分)，对于射频信号处理技术落后的我国，不利于无线信号接收系统整体的优化设计和小型化设计。本课题采用的多天线波束赋形天线技术（beam-steering）是指在信号的发射端和/或接收端有多根天线，该阵列的输出与卫星信号接收机的多个输入相结合，可提供一个综合的信号。与单个天线不同的是，天线阵列系统能够动态地调整波束方向，以使其都获得最大的主瓣，并减小了旁瓣干扰。这样不仅改善了信号干扰比，还扩大了覆盖范围。国外的文献中介绍较多的是采用4元或8元阵列，来提高抗干扰能力。多天线赋形结构的原理如图1所示。
图1
（2）GPS/IMU的信息融合技术

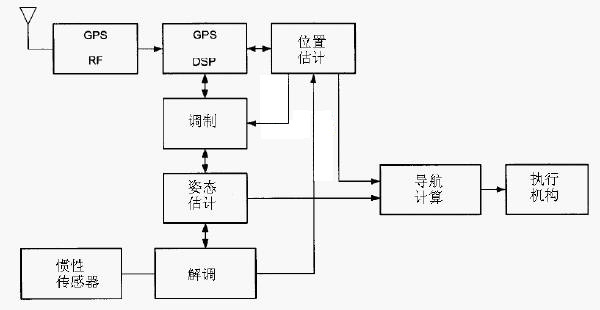

充分利用GPS和惯性测量组合（IMU）各自的优点和应用特点，采用GPS/IMU融合的结构。在融合结构上采用多层次结构，如图2所示。
图2
首先，在传感器层，惯性传感器融合了陀螺仪和加速度计等的信息，GPS接收机融合了多个卫星和天线的信息
