DRM测试接收机设计与实现

随着生活水平的不断提高．人们对音频广播的质量提出了更高的要求。但在传统的中短波频段广播中．由于中短波信道变化复杂、受干扰严重，且采用模拟幅度调制(AM)，致使目前中短波广播的质量远远低于人们的收听要求。数字技术的迅速发展，为提高中短波广播质量提供了一种全新酌途径，音频广播从模拟到数字的过渡成为必然。
　　
正是在上述背景下，DRM(Digital Radio Mondiale)系统应运而生。DRM系统采用OFDM调制方式，引入了先进的信源信道编码和调制技术，使得AM波段的音频广播质量大大提高，在保持现有10kHz带宽时接近了FM广播的质量。
　　
本文首先简单介绍DRM系统，然后重点讨论DRM测试接收机的设计背景、信号处理流程及硬件平台的结构。
　　
1 DRM系统介绍
　　
1．1 系统概述
　　
DRM系统采用OFDM调制方式，具有多种传输模式，适用于多种信道和带宽的传输方式，可以传送音频流及数据流。DRM标准同时提供了数模同播的广播方案，可以将模拟与数字信号同时以同一载波频率播出，有利于模拟广播向数字广播的平滑过渡。

　　

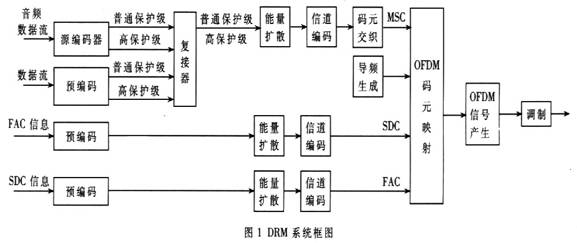

DRM系统框图如图l所示，主要由三个逻辑通道组成：主业务通道(MSC)、业务描述通道(SDC)和快速访问通道(FAC)。
　　
FAC通道提供信号带宽、调制方式和交织长度等信息；SDC通道提供如何解调MSC、如何找到相同数据的其他数据源，以及在复接器中为业务提供属性等信息；MSC通道包含音频或数据业务，通过复接器对不同保护级别的数据和音频业务进行复接，MSC最多可以包括四路业务，任何一路都可以是音频或数据。
　　
1．2 信源信道编码
　　
DRM的信源编码采用先进的AACPlus等编码技术，有效地提高了信源的压缩比。
　　
信道编码采用基于卷积编码的多级编码(MLC，Multi-Level Coding)，可以分为标准映射(SM)、对称分级映射(HMsym)和混合分级映射(HMmix)三种QAM映射类型。通过交织克服时间和频率选择性衰落，根据信道特性可以选择2s的长交织或者0.4s的短交织。
　　
1．3 导频
　　
DRM在所传输的OFDM码元中插入了三种导频信息，可用于接收机同步、均衡处理。其中频率导频主要用于接收机频偏的估计；时间导频用于接收机帧同步的计算；增益导频用于接收机信道估计。
　　
2 DRM测试接收机设计背景
　　
我国已经在部分地区进行了DRM系统的现场测试，测试效果令人满意，这给DRM系统的应用奠定了基础。
　　
目前，国内外采用的DRM接收机大多是基于PC的DRM软件接收机，已经比较成熟，但其应用范围终究受到一定限制。适于广泛应用的便携式硬件DRM接收机目前还处于研制阶段，尚未批量生产。而DRM系统只有在专用ASIC推出后才可以迅速降低接收机的成本，才能有利于DRM系统的推广。
　　
基于上述考虑，笔者设计了DRM硬件测试接收机。一方面是对硬件实现DRM接收机的一种探讨，另一方面可以以此为原型机，进一步为设计拥有自主知识产权的DRM接收机ASIC积累经验。为此，笔者将设计目标确定为：可以验证DRM接收系统的各种算法，可以对相同模块的不同算法进行比较，可以对算法的硬件可行性、稳定性及复杂度进行评估。考虑到全数字接收机代替现有模拟接收机需要一个长期的过程，设计中同时考虑了数模同播的兼容性问题。
　　
3 DRM测试接收机信号处理流程
　　
根据数模同插的要求，在设计DRM接收机RF前端时采用了改造现有模拟收音机的方法。整合后的接收机既可以收听模拟信号，又可以完成数字信号的处理，这样就可以适应数模同播的需要。下文主要讨论数字接收机的信号处理过程。
　　
测试接收机系统框图如图2所示。接收信号通过模拟收音机前端下变频到中频，将中频信号引出，经过滤波送入AD采样，从而获得中频采样数据。
