高频头简称LNB,是我们再熟悉不过的东西了,是一套卫星接收设备必不可少的组件之一,负责变频和低噪声放大,LNB的好坏关系着一套卫星地面接收系统的性能和质量,近些年随着LNB规模化的生产,这一产品的进入门槛越来越低,市场上更随处可见没有商标的,假冒PBI,ASK商标的各种产品混杂,总结起来就一个字"便宜",因此人们对LNB的关注反而较少,反正坏了就换一个嘛,也不贵!

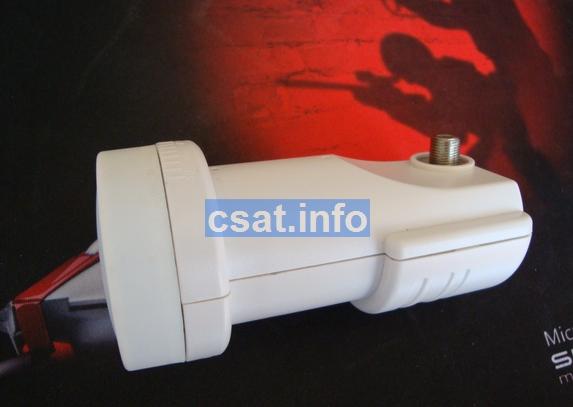

最近收到了James-Bond先生送来的一款据说是WNC FS8的出口型双本振高频头,恰好手头还有一个旧的ASK原装单本振高频头,于是有了将二者进行对比的想法.寄来的外包装并没有印刷商标之类的,里面只简单的装了这样一个白色的高频头。

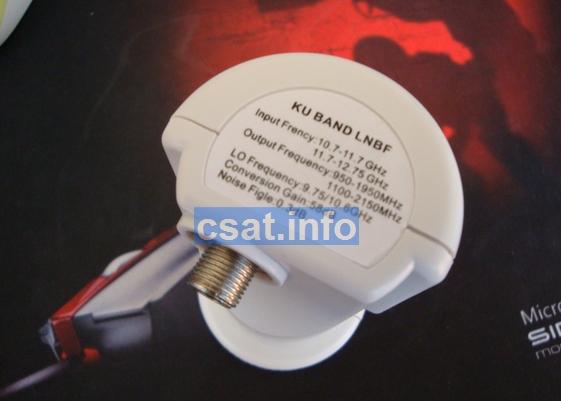

从高频头后面的标签我们可以看出这是一款通用型的全频段高频头,9.75/10.6双本振频率,转换增益58db,而噪声指标是0.3db.

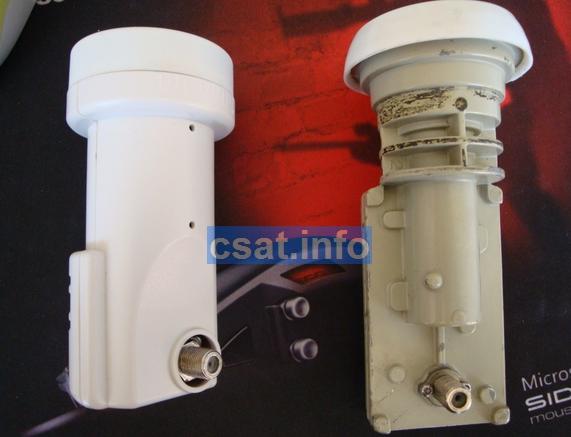

与ASK11.3单本振的头放在一起相比,绝对是属于精巧型,重量也轻一些,

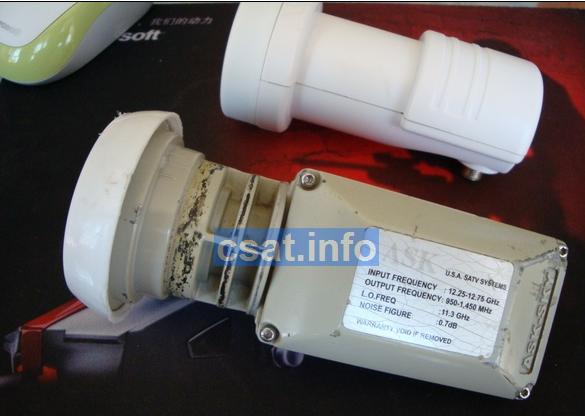

这款旧的ASK高频头目前一直在使用中,非常稳定,而它的噪声指标从数值上看比WNC高很多,是0.7db.

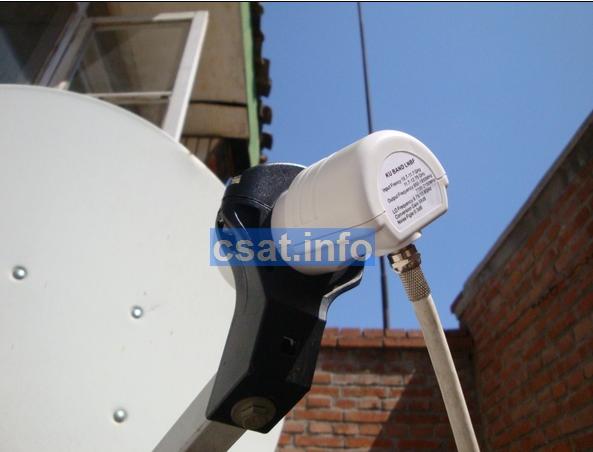

这款双本高频头安装到天线上的样子,天线是60cm中卫的.
下面来进行接收测试对比,为了便于比较我们选择的是的2组典型参数进行,这2组参数强度有所不同,只有仔细调节才能同时兼顾.

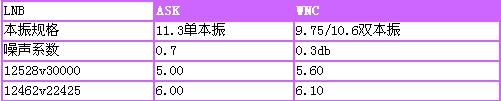

DM800HD接收机,中卫60cm天线,线缆长度约30m左右:
上面的结果是细调极化角之后的最佳值,可以看出WNC双本振高频头比ASK的略好,但由于WNC和ASK各自的本振频率和增益曲线不同,实际使用中也可能会受到测试者地理位置,遮挡物,极化角等影响而有所变化,测试数据仅供参考.
