[图文]试论数字化硬盘播出系统的改造方案

陕西电视台的模拟、数字硬盘混合播出系统经过一段时间的酝酿，现已提到议事日程，如何克服六通道硬盘播出系统存在的不足，结合广告串编系统，构筑一个五加一的新硬盘系统，并使得该系统与原六通道硬盘播出系统资源共享而物理结构又相互分离，其难度可想而知，因此，拓扑的选取相当重要。

陕西电视台老系统原六通道硬盘播出部的结构，如图1。

图1

陕西电视台有二个上载服务器，Profilo的1044和062，1044有4个编码口，4个解码器；1062有6个编码口，2个解码器；上载服务器同播出服务器分离，用FC和以太网相连，播出服务器有2个Profilo的1008，各8个解码通道。

结合以上结构，如何将广告串编系统扩充到此结构并使之优化，我们有以下几个方案并探讨各自的优缺点。

方案一

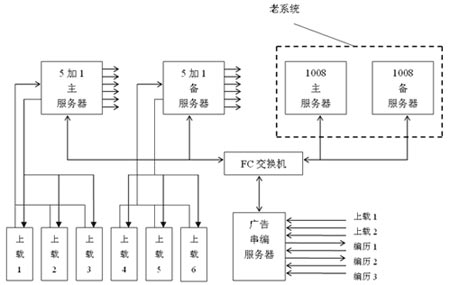

独立建立五加一硬盘系统和广告串编系统，如图2。

图2

五加一视频服务器系统打破了原六通道系统的上载服务器与播出服务器分离的格局，将上载与播出集成于同一服务器中，使用多通道视频服务器（12或16通道服务器）。4个视频播出通道，1个延时播出通道，1个备用通道。广告串编视频服务器是集数据库服务器与视频服务器于一身，其主要功能是将SDI信号转码成MPEG-2IBP帧数据流，并能根据字段属性将其编历打包或拆卸，并根据满足的条件实施传输。

此系统的特点是结构简单，花钱最少，性能价格比最优，最大的优点是由于使用上载与播出集于一身的服务器，彻底改变了由于上载与播出的分离，从而导致视频素材不能随上随用，传输视频完全取决于服务器本身的迁移倍速和素材管理软件这一瓶颈上。大大减少了素材管理软件调度的压力。使系统能做到随上随播，对即时性素材的播出优点无语论比。然而此种结构也有其致命的缺点。对广告串编视频服务器用软件对SDI进行编码转换，其速度不可而知，可靠性无法保证，尤其对于即时性广告的播出更无法保证。

为继承以上的优点，克服存在的缺点，我们考虑了方案二。方案二是将方案一的广告串编视频服务器拆散成一个上载服务器和一个数据服务器。

方案二。

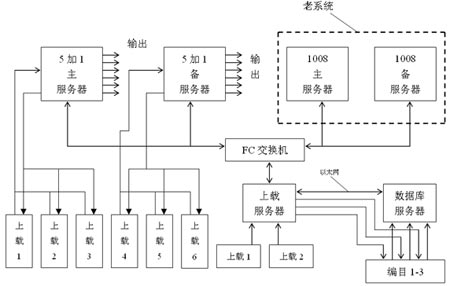

方案二的五加一视频服务器是将上载与播出集于同一服务器中。广告串编系统由上载服务器和数据库服务器组成。上载服务器承担对视频素材的编码、存贮；数据库服务器负责对素材的编历、打包，拆卸，如图3。

图3

此系统的特点是结构简单，花钱较方案一多，因此性能价格比有所下降。最大的优点仍是上载与播出集于一身的服务器，从而改变了由于上载与播出分离所带来的素材迁移的瓶颈。减少了素材管理软件的压力。此方案对于即时性新闻播出优点突出。上载服务器对广告SDI信号进行硬件MPEG-2 IBP帧编码，实时性较好，广告编历方便，任意性较好。对于广告的打包、拆卸只需对广告的指针进行记录、排队、封装和拆包，无需对视频素材进行修改或删除。然而缺点也致命。对于广告的即时性素材无法播出。因为打包确定后需要视频素材的迁移。对素材管理软件的要求进一步提高，尤其对什么样的素材包需要迁移，什么样的素材包无需迁移；需要迁移的素材包到底是迁移到老播出服务器还是迁移到五加一新播出系统服务器，这个问题是素材管理软件最为困难的课题。新系统的数据库服务器同老系统的数据库服务器有一个主、次衔接问题，什么样的新数据库数据能在老数据库上登记，什么样的新数据库数据不能在老数据库上登记，如何登记，播过的素材如何只在老数据库上删除，而不删除新
