基于C/S和B/S结构的硬盘播出控制系统

福州电视台根据数字化的进程和节目播出的需要，对新闻综合频道、影视频道、生活频道和开办的少儿频道的播出系统进行硬盘改造，少儿频道实行全硬盘播出，其余三个频道实行广告和部分节目的硬盘播出。我们对重要设备采用主备热备份方式，构建了安全性、可用性、先进性、兼容性、可扩展性的《基于C/S和B/S结构的硬盘播出控制系统》的播控系统。

一、系统构成

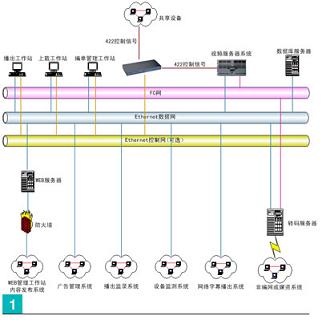

图一

如图1，整个系统的架构由以下几个子系统组成：播出控制系统、播出监录系统、设备监测及报警系统、广告管理系统、WEB管理及内容发布系统、网络字幕播出系统以及转码系统组成，其中播出控制系统为整个网络自动播出系统的核心，福州电视台目前使用了播出控制系统、播出监录系统、设备监测及报警系统、广告管理系统、WEB管理及内容发布系统、字幕播出系统构成一套网络自动播出管理系统。

本系统设计为4套节目的盘带混合播出系统，采用数字音频嵌入方式，视音频服务器采用ProfileXP1100系列，整个系统以数据库服务器为核心，各个终端通过网络实现数据的交互，从而实现从总编室节目单编辑、到审核、到上载、播出的全网络化操作流程和网络化自动播出软件。所有终端的操作系统均采用Windows2000Professional中文版。

本系统采用3网结构，视频服务器之间通过FC网进行素材传输；视频服务器、控制工作站、数据库服务器采用100M以太网进行数据交换；控制站、串口服务器采用专用100M控制以太网进行控制命令的传输，避免网络堵塞引起控制精度问题。

1.视频服务器设计

本系统采用GVGProfileXP1100系列3台，其中1台PVS1106D为主播出服务器，1台PVS1104D为备播出服务器，1台PVS1104D为上载服务器，播出通道和节目存储为完全镜像方式；上载通道位于上载服务器上，同时主播出服务器提供2个应急上载通道，供新闻及广告等节目应急上载。本方案充分利用ProfileXP1100系列双向编解码器通道特性，没有专门配置编辑审看通道，同时延时通道和上载通道共享。

（1）播出通道

本系统有10个播出通道

通道安排：

PVS1106D的4个解码通道：4个频道的主播出通道。

1个解码通道：4个频道的循环垫片通道。

1个解码通道：4个频道的播出监看通道。

PVS1104D的4个解码通道：4个频道的备播出通道。

主备播出通道和节目素材存储实现完全镜像方式，满足服务器没有单一崩溃点。

（2）播出审看通道

本系统充分利用ProfileXP1100系列双向解码器的特点，主播出服务器的播出审看通道采用共享使用方式，在不同的工作模式审看通道可被不同的控制站使用，同一时刻只允许一个用户使用，用户使用结束后释放资源，供其他用户使用。

同时永达励图公司Ela.NET硬盘播出软件系统，专门针对GVGProfile开发了MPEG2的软件节目审看功能，在播出控制机的VGA上即可快速节目浏览回放，不占用解码器，当服务器通道使用紧张时，可满足播出审看需要。

（3）上载通道

本系统共提供最多6个上载通道。

6个上载通道分别位于上载服务器和主播出服务器中，这样即使某台服务器出现故障，也不会影响节目上载工作。

上载通道位于：

PVS1106D的2个上载通道。
