[图]世界杯射击比赛电视转播技术特点介绍

现今体育节目的转播已经从单一的现场转播技术手段发展到运用多技术、多种转播设备进行转播。2006年三月，射击比赛世界杯赛在广州举行，这是一次大型的国际赛事，作为东道主，我们对其进行了转播。体育制作设备由两部分组成，一是宏观制作部分，包括数字摄像机、录像机、数字音轨、数字传输这样一个完整的制作环节，这部分带来基本的视觉画面；其二由数字特技、数字包装这样的微观加工部分组成，这部分使节目出新出彩。在这次的射击转播中，我们尝试采用多种新技术，包括采用遥控摄像机系统、DVI-Master电子靶系统及切换台电子分屏分区域抠像技术等新技术，达到了很好的效果。

一 系统的基本构成

在体育转播中需要提供公用信号或单边制作信号。由于体育赛事举办地点的特殊性，对体育赛事进行电视信号制作，通常使用的是具备独立制作能力的电视转播车。体育转播分为制作和节目两部分，节目包括解说、采访等，这里着重描述公用信号的制作。

运动转播节目的拍摄方式直接影响賽事呈现的效果。相对于其它运动项目，拍摄射击项目在角度选择、光线运用、动作刻画、瞬间捕捉四个关键方面比较单一，针对射击比赛的特点，需要：第一，在同一角度中多层次、多方向拍摄；第二，运用多种技法（包括分屏、正侧面特写、多角度慢动作重放等等）；第三，长焦距镜头拍摄特写、刻画细部；第四，镜头的配置直接影响到画面的感染力，除了标准镜头外，还应配置大倍率镜头和广角镜头。没有大倍率镜头在体育转播中对球员的特写就无法产生足够的冲击力。在我们缺乏大镜头时，折衷办法是打开倍率镜，但这样会带来一些小问题：第一，景深变化更小，聚焦困难；第二，影像质量降低；第三，需要补偿二级光圈，因此在实际应用中对现场照度要求较高。

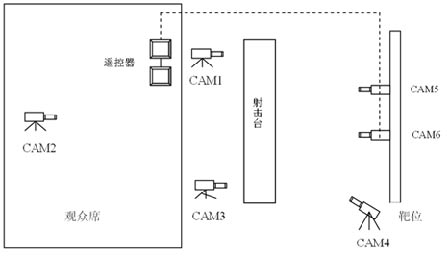

根据射击比赛特点，我们设计了以下的转播方案（如图1），在靶场内架设6台池上388数字摄像机。

图 1

由于射击比赛中运动员是从正面向靶射击，不可以在其正面架设摄像机，所以我们采用在靶上方安装遥控摄像机的方法，CAM5、CAM6这两台安装在遥控云台上，吊装在比赛运动员正上方指定位置，由2套Telemetrics CP-D-3A桌面串行控制器遥控，用于射击比赛时候捕捉运动员正面特写。

CAM1、CAM2和CAM3分别安置在观众席指定的位置，多方向拍摄不同的镜头，CAM2用于大全景，全面反映比赛情况，作为导演的切换中心，贯穿整场比赛，始终可用。CAM1、 CAM3用不同景别拍摄运动员。拍摄近景和特写时，与 CAM2配合，相互补充、交替拍摄。比赛前、后队员进场及采访，也使用这两个机位。

CAM4从侧面拍摄运动员的特写、刻画细部等，配置高倍率大镜头。

6台摄像机组成射击固定靶的转播系统。除了摄像机系统外，为了让观众看到运动员射击时实时成绩，我们还在现场安装了电子靶系统。

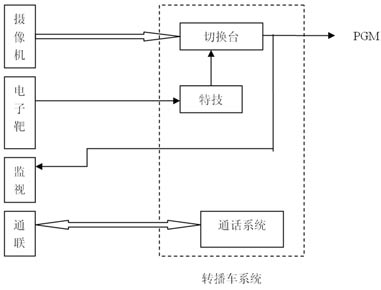

电子靶系统就是通过DVI-Master图形处理器和现场的电子靶互相连接，把处理过的电子靶信号转换为数字信号传到转播车上进行特技处理，为了方便导演和电子靶操作员的沟通，还配置了通联和返送PGM信号的监视，如图2所示。

图 2

二 遥控摄像机系统

在射击比赛中，为了让观众看到运动员射击时镜头，采用了安装在运动员正上面的遥控摄像机。摄像师采取遥控方式操作摄像机，特殊的角度拍出不少精彩镜头，从独特的视角给予观众独特的画面审美，大大提高了节目的可视性。摄像师通过遥控方式控制摄像机的俯仰
