1 引言
IPTV利用计算机或机顶盒+电视作为接收终端，完成的业务包括电视直播、视频点播、时移电视、网络浏览、信息服务、互动游戏，以及未来可扩充的业务［1］。随着宽带用户的增多，以影视服务为主的宽带流媒体服务成为宽带增值业务中的重要服务。与此同时，人们对高质量高清晰影音服务的需求使得高清发展成为必然趋势。因此，高清与IVI'V的结合必将成为当前宽带网络上最具发展潜力、最具盈利前景的热点宽带增值应用之一。
2 IPTV机顶盒总体设计
根据高清IPTV机顶盒所具备的功能，综合考察ST，Broadcom等几大主流IPTV芯片厂商的方案以及目前的市场状况，笔者选择ST公司的STB7100芯片进行设计［2］。该产品是世界上第一个支持H．264／AVC和MPEG一2高清标准的单芯片解决方案，单片集成了高性能多标准的视频解码电路和机顶盒所需的全部功能。STB7100芯片是sTB710x系列中性价比很高的一款产品，在一个单片上集成了STB的所有功能和多标准解码电路，可同时解码多个高清视频流，并把合成的视频输出到2个电视机，或以画中画的形式显示到屏幕上。STB7100芯片提供了整套解决方案，嵌入式操作系统可采用Linux，OS21，WinCE中任一种，为上层的软件开发提供了更大的选择余地。
3 IPTV机顶盒硬件结构设计

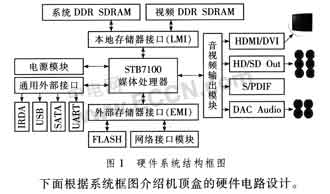

根据系统要求制定了硬件结构总体框架图，如图l所示，选用专用的机顶盒解码芯片作为主控CPU，并设计CPU的外围电路和必要的功能电路［3］。本地存储器接口模块(Local Memory Interface，LMI)的32位DDR存储器用于系统运行和音视频数据存储；外部存储器接口模块(External Memory Interface，EMI)提供了对各种外设的支持，包括Flash，ROM和网卡等。其中，网口模块用于完成接收及处理IP数据和音视频流功能；音视频输出模块完成音视频信号的输出功能；电源模块负责芯片及整个系统的供电；外部接口完成CPU对各功能模块的信号传输的控制功能。
3．1机顶盒核心处理芯片STB7100
sTB7100是一款高性能、单芯片集成的音视频解码的媒体处理器，其主要模块有：
1)处理器核心器件
主频为266 MHz的高性能ST40是器件的CPU核心，属于ST的32 bit RISC系列，采用SuperH体系结构，负责控制芯片的其他部分，包括与2个ST231CPU之间的通信。此外，还有2个主频都是400 MHz的ST231CPU用于处理音频和视频。
2)视频解码模块及接口
sTB7100支持多种视频解码标准，包括H．264／AVC，MPEG一2双向解码标准。分辨力最高支持1 920×1 080i或l 920×720p。同时，STB7100拥有D1标清输入、RGB／YPbPr／YC／CBS模拟的高清和标清输出等多种视频接口，还集成了高带宽数字媒体接口(HDMI)和高清晰内容复制保护接口(HDCP)。
3)音频解码模块及接口
采用1个400 MHz的ST231 CPU作为解码器，兼容所有通用的音频标准。音频流输入可以是I2S格式的PCM数字输入或经过内存的传输子系统内部源输入。输出接口包括S／PDIF串行数字音频输出和24 bit立体声模拟输出。
4)其他外设接口
STB7100提供了丰富的外设接口供选择，包括UART接口、红外接口、SmartCard接口以及1个串行ATA(SATA)硬盘接口和1个USB2．0主控制器端口。
3．2本地存储器接口模块(LMI)
为满足不同类型视频的要求，必须有足够的内存空间用于存储和解码视音频流。LMI选择64 Mbyte大小的内存用于H．264解码或MEPG一2双向解码，其连接方式如图2所示。
其中，DDR的内部块寻址由BAO和BAl决定，可寻址4个内存块，即一个内存芯片存在4个Bank。A0一A12用于对块内行地址进行
